阿尔加维游艇排气口分层结构设计

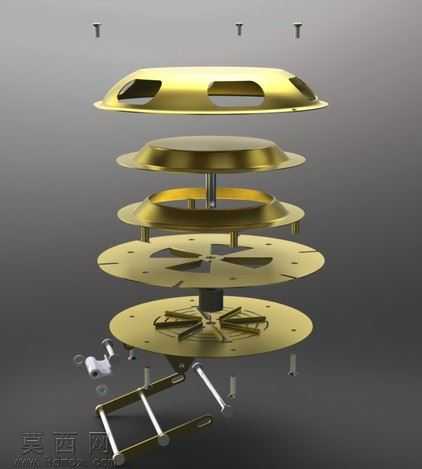

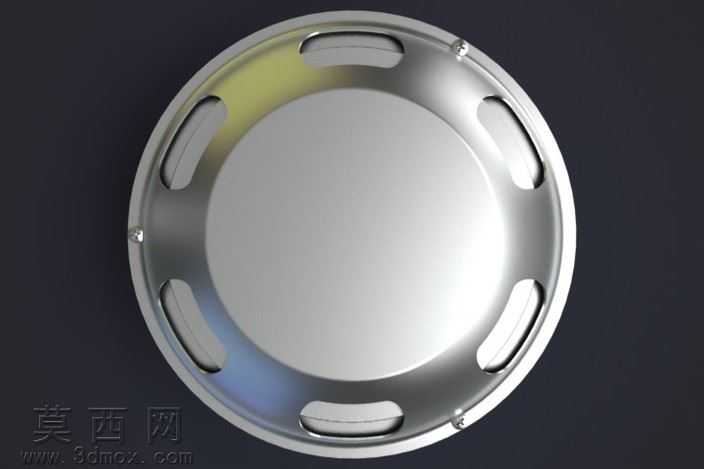

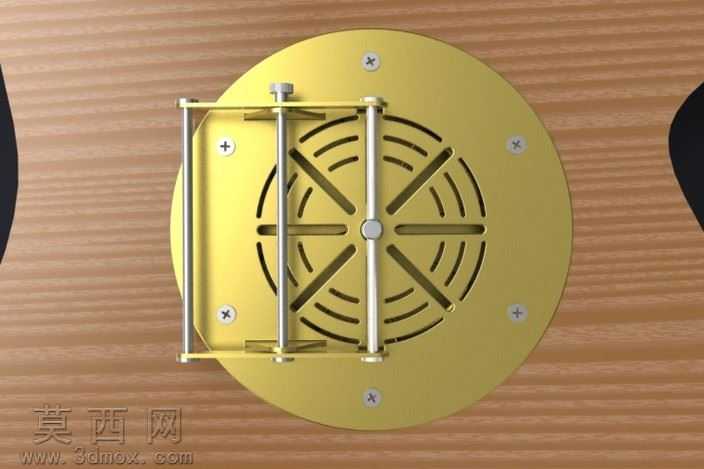

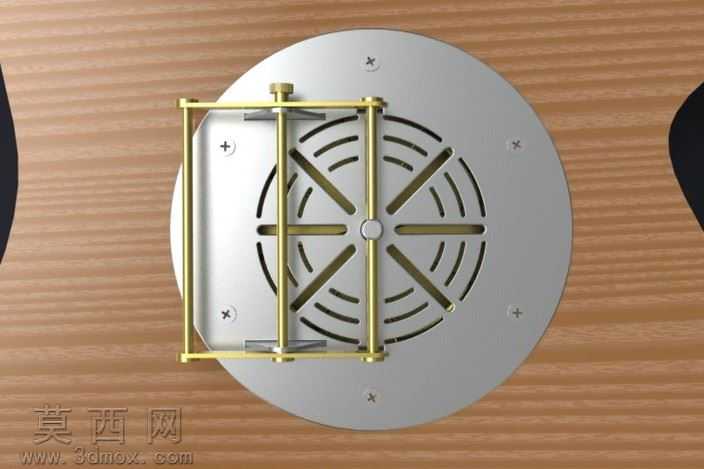

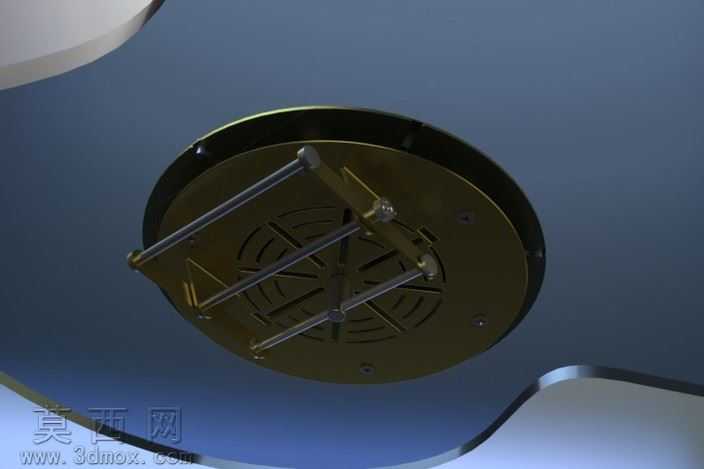

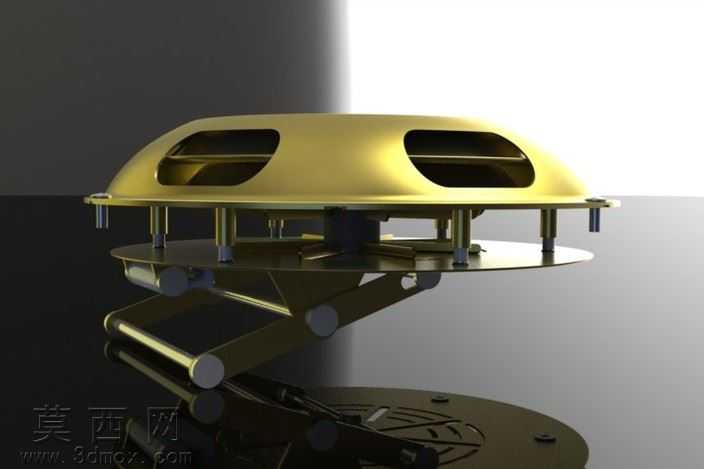

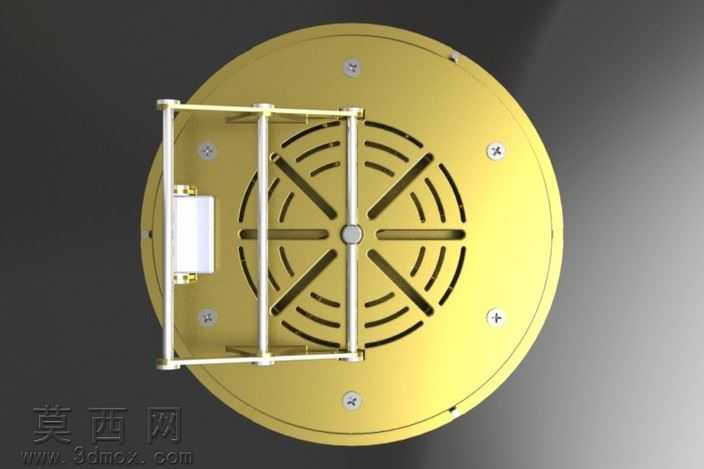

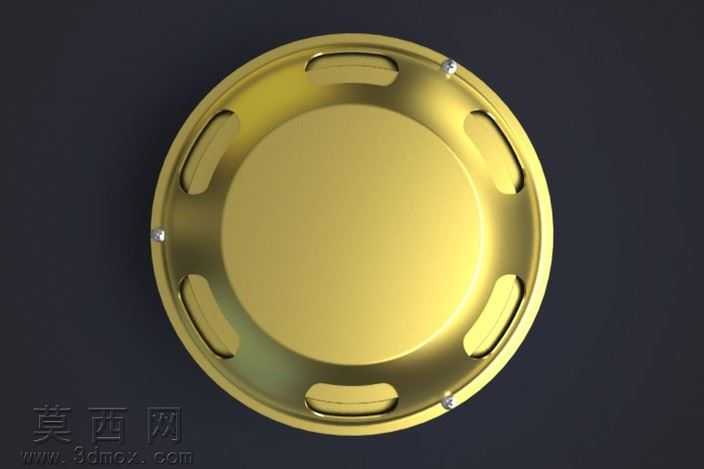

本作品为游艇配套的排气口结构三维设计，建模阶段采用主流三维机械设计软件完成全参数化搭建，先从核心功能需求出发拆解整体结构，将排气口拆分为顶部外罩、多层导流隔板、中心支撑轴、底部基座、紧固件及操作拨杆等独立子零件，每个零件的尺寸参数均围绕游艇甲板安装场景做适配，确保安装后与甲板表面齐平不突兀。渲染阶段为金属构件赋予了哑光镀金金属材质，调整材质的反射粗糙度参数模拟真实船用五金件的表面质感，搭配深灰色中性背景突出零件的分层爆炸展示效果，通过爆炸视图的呈现方式清晰展现各层零件的装配关系，让观看者可以直观理解内部的气流走向与零件配合逻辑。结构设计上采用了多层叠片式导流结构，相邻隔板之间预留均匀的气流通道，既可以保证排气通风的通畅性，又通过层叠的遮挡结构实现防水效果，避免航行过程中溅起的海水倒灌进入舱室内部；同时在结构中加入了简易锁止机构，当排气口处于完全关闭位置时可以自动卡合固定，防止航行颠簸导致盖板意外开启。设计过程中先后迭代了多版方案，最初的双边锁止结构因装配复杂度较高被优化，后续加入的摩擦限位结构采用塑料进气件作为滑动阻尼元件，让排气口可以在完全开启到完全关闭的任意位置悬停，无需额外的档位固定结构；拨杆操作结构做了人体工学适配，操作时的阻尼感适中，即使在甲板湿滑的场景下也可以轻松完成开合操作。所有配合面均做了公差适配设计，中心轴与各层隔板的轴孔配合采用间隙配合，保证转动调节时顺畅无卡滞，底部基座预留了标准安装孔位，可以直接通过紧固件固定在游艇甲板的预设安装位上，无需额外做安装位改造。
