正弦无刷直流电机控制器结构设计

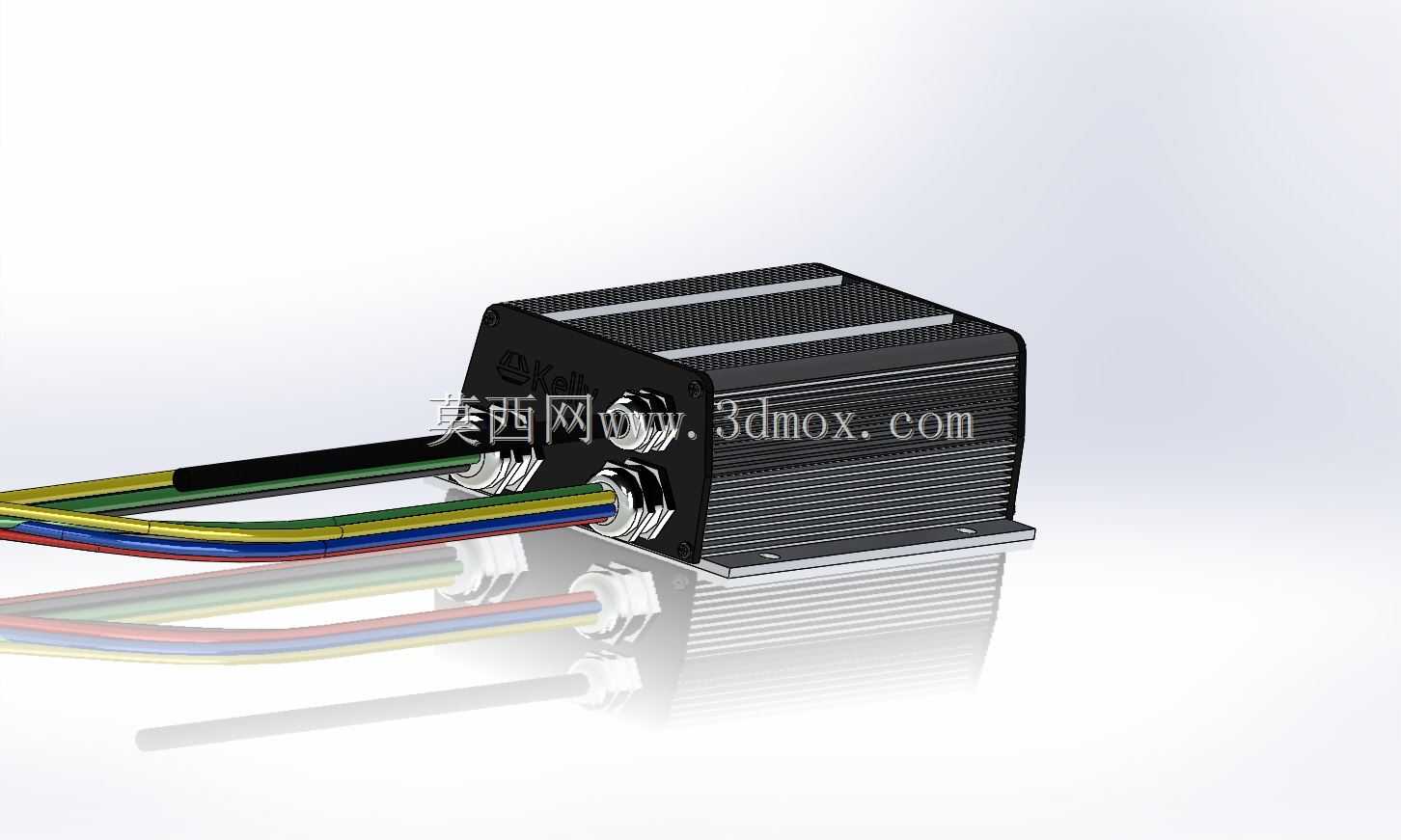

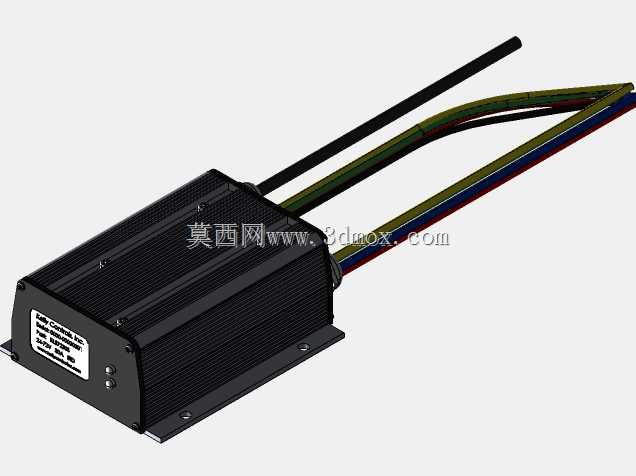

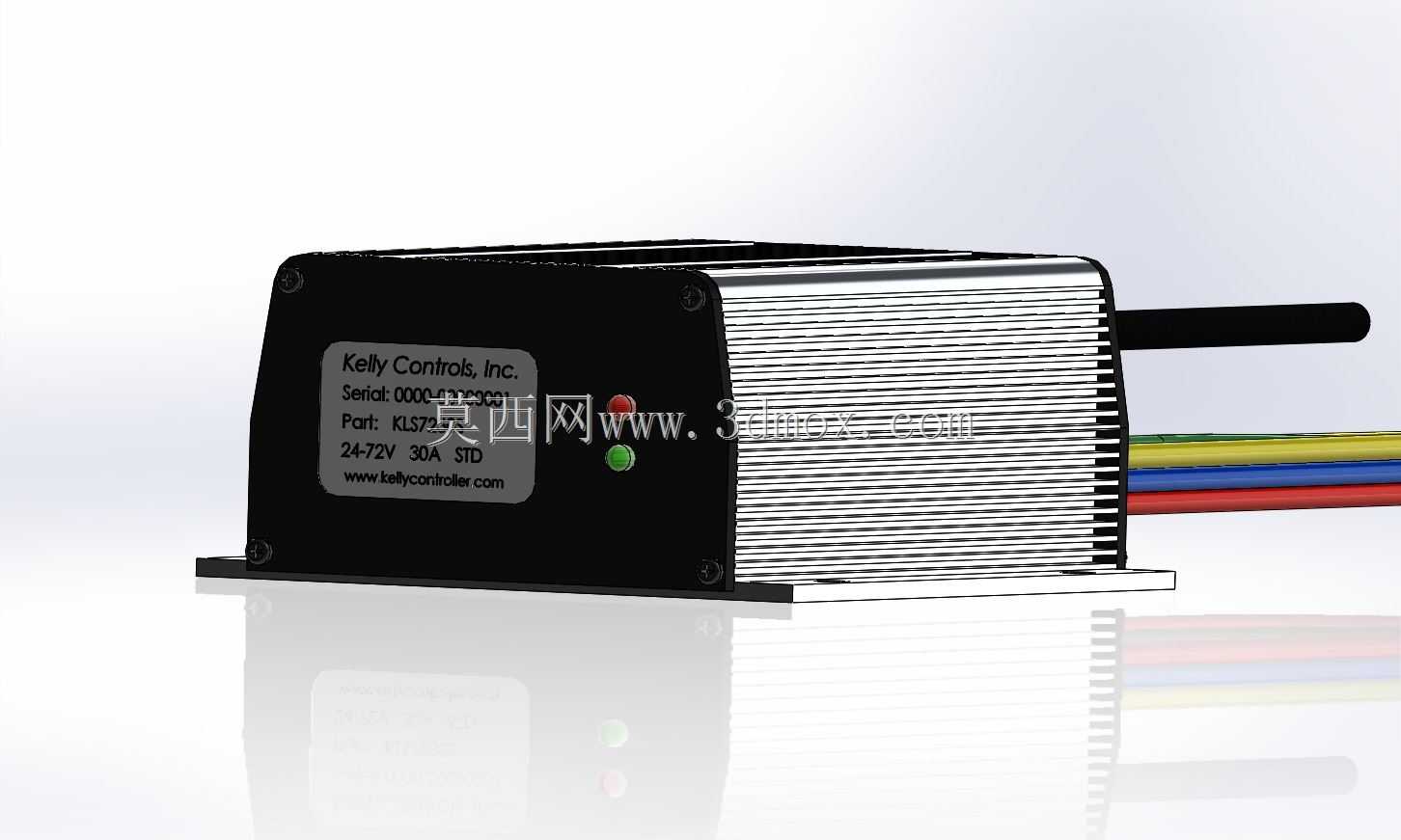

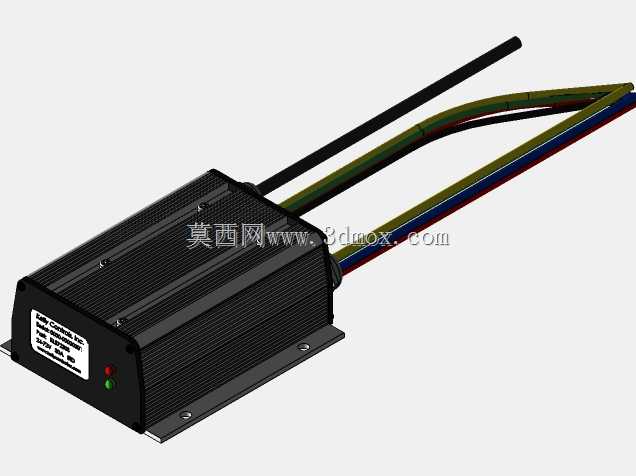

这款正弦无刷直流电机控制器，主要面向低压大功率直流驱动场景设计，常见于低速电动车辆、工业AGV搬运设备、小型电动工程机械、户外作业移动装备的动力系统配套，作为动力链路的核心控制单元，负责接收整车或设备端的操控指令，将直流电源输出的电能转换为适配无刷电机的正弦波驱动信号，精准调控电机的转速、输出扭矩与运行方向，同时承担运行状态下的过流、过压、过热保护功能，保障动力系统在复杂工况下的稳定运行。产品设计阶段充分考虑了户外移动装备的使用环境，主体外壳采用分体式结构设计，一侧为密封式端盖，用于布置状态指示灯、参数标识铭牌与出线结构，指示灯采用红绿双色设计，可直观反馈设备通电、运行、故障三类核心状态，出线端预留多色动力线与信号线排布空间，方便现场接线时快速区分线路功能；另一侧为密集鳍片式散热壳体，通过一体挤压成型的铝制散热结构，在不额外增加散热风扇的前提下，将功率器件运行产生的热量快速导出，适配长时间大电流输出的散热需求，底部预留带安装孔的固定支脚，可直接通过螺栓固定在设备的金属安装基板上，安装边界规整，支脚开孔间距适配行业通用的电控安装尺寸，无需额外定制转接支架即可完成装配。整体外形采用方正紧凑的布局设计，在有限的空间内整合了功率驱动板、主控板、电流采样模块与接线端子，外壳边角做圆弧过渡处理，避免装配过程中划伤操作人员或配套线路，密封端盖与散热壳体之间采用嵌入式密封槽设计，可阻挡日常使用中的灰尘与溅水侵入，适配非密闭舱室的安装环境。设计过程中针对大电流输出的工况做了专项优化，功率器件与散热壳体之间采用高导热介质贴合，降低热阻，同时内部线路布局做了强弱电分离处理，减少功率回路对信号采样的干扰，保障正弦波驱动信号的输出精度，让电机运行过程中噪音更低、扭矩输出更平顺，适配对运行平稳性有要求的载人电动设备与精密搬运设备使用场景。
