多片式摩擦离合传动结构设计

多片式摩擦离合器是机械传动系统中应用极为广泛的动力接合与切断部件，常见于需要频繁启停、平稳换挡、过载保护的传动场景，覆盖机床主轴传动、工程机械变速系统、船舶传动链路、农用机械动力切换单元等多个工业领域，核心作用是在主动轴持续运转的状态下，实现从动轴的平稳接合或彻底分离，完成动力传递路径的通断控制，同时可在传动负载超出额定阈值时通过摩擦片打滑实现过载保护，避免后端传动部件受冲击载荷损坏。

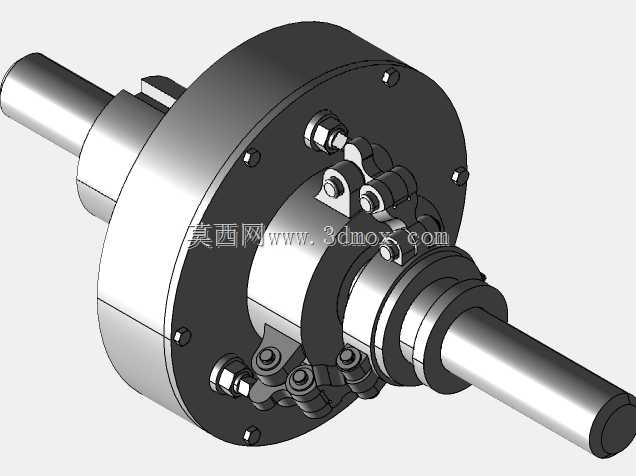

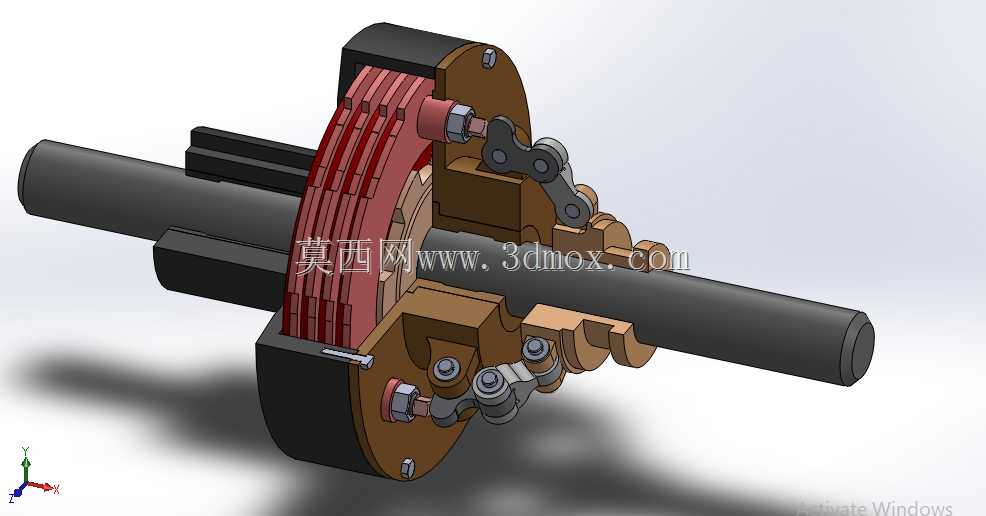

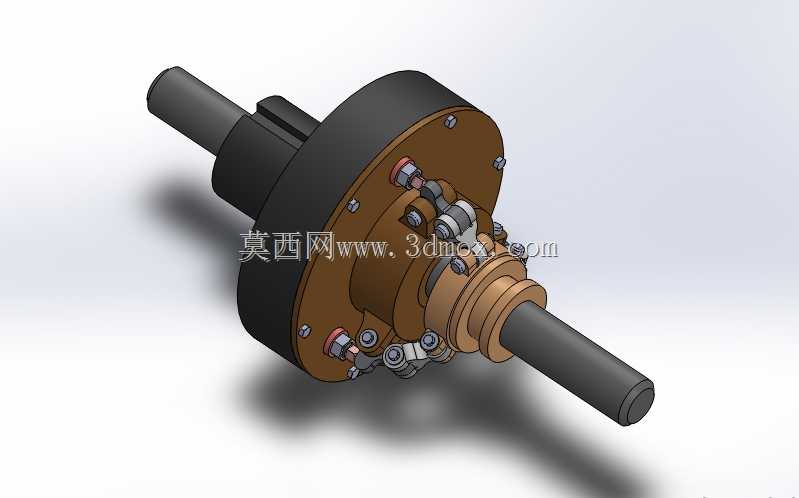

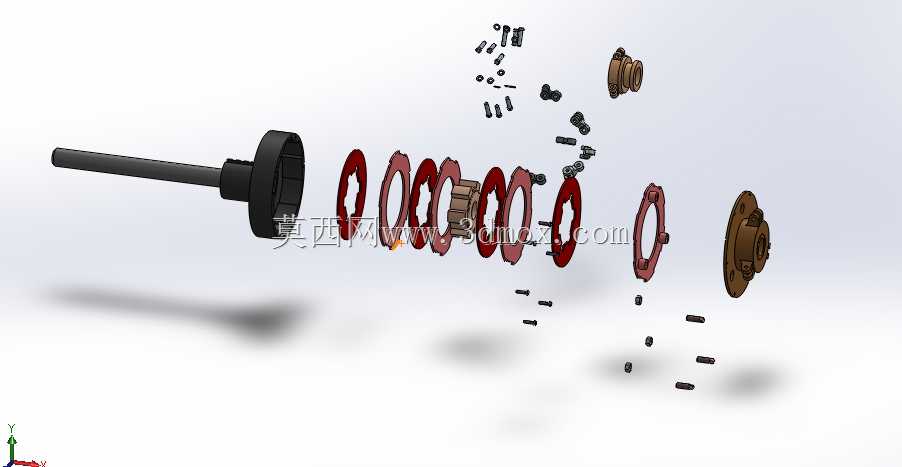

该结构采用多组叠装的摩擦副作为扭矩传递核心，相比单片式离合器，在同等径向安装尺寸下可通过增加摩擦接触面积大幅提升扭矩传递容量，无需放大整体外径即可适配更大功率的传动需求，结构紧凑性优势突出。整体结构沿同轴双轴布局，主动轴与从动轴保持同轴线安装，摩擦片组分为主动摩擦片与从动摩擦片交替叠装，主动摩擦片通过外花键与主动侧的传动鼓连接，从动摩擦片通过内花键与从动侧的传动毂连接，未施加压紧力时各摩擦片之间存在微小间隙，主动轴转动时摩擦片之间无接触传力，从动轴保持静止状态；当外部操纵机构通过杠杆压爪施加轴向压紧力时，所有摩擦片被压紧在压盘与承压盘之间，依靠接触面间的摩擦力将主动轴的扭矩逐步传递至从动轴，实现平稳的软接合，避免刚性接合带来的传动冲击与零件损伤。

设计过程中重点匹配了安装边界的尺寸约束，整体径向轮廓以摩擦片组的外径为最大边界，轴向尺寸覆盖操纵杠杆机构、压紧组件、摩擦片组与轴端连接段，可直接适配同直径规格的传动轴安装，无需额外改造轴系结构。操纵端的杠杆机构采用增力比设计，仅需较小的轴向操纵力即可产生足够的摩擦面正压力，保证扭矩传递的可靠性，同时预留了操纵行程的调整余量，可补偿摩擦片长期使用后的磨损量，延长结构的整体使用寿命。摩擦片组的叠装数量可根据额定传递扭矩灵活调整，适配不同功率等级的传动需求，压盘与承压盘的接触面做了平面度处理，保证各摩擦片受力均匀，避免局部偏磨导致的扭矩传递不稳定。轴系连接部分采用花键配合结构，既保证了扭矩传递的同轴度，也允许摩擦片在轴向有微小的滑动余量，保障接合与分离动作的顺畅性，整体结构兼顾了大扭矩传递能力、平稳接合特性与紧凑的安装尺寸，可直接集成到各类需要动力通断控制的传动系统中。
