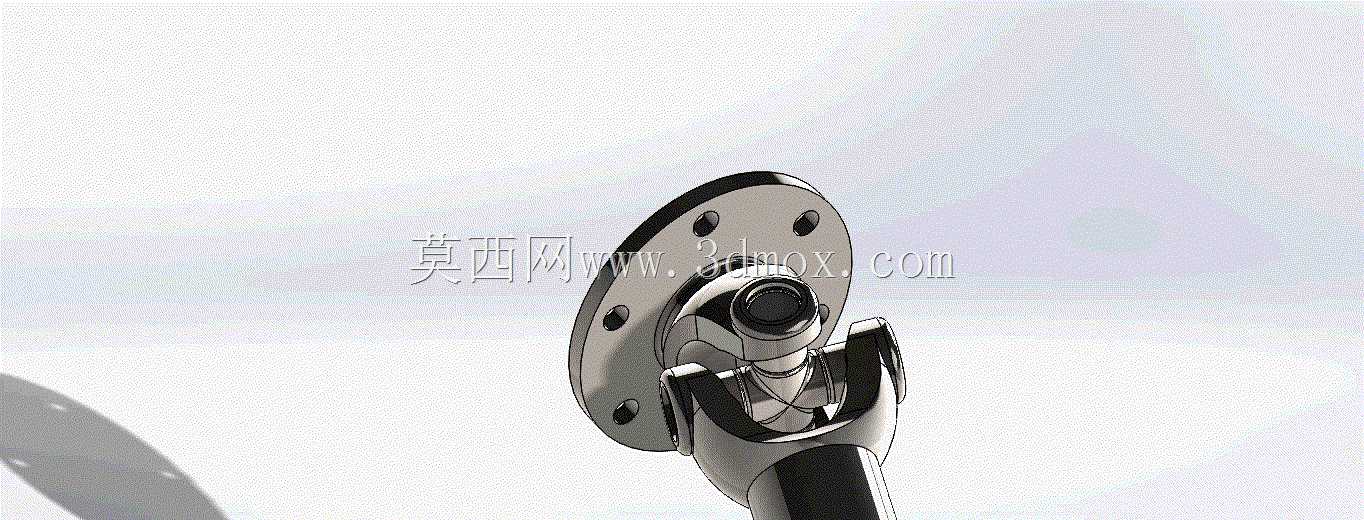

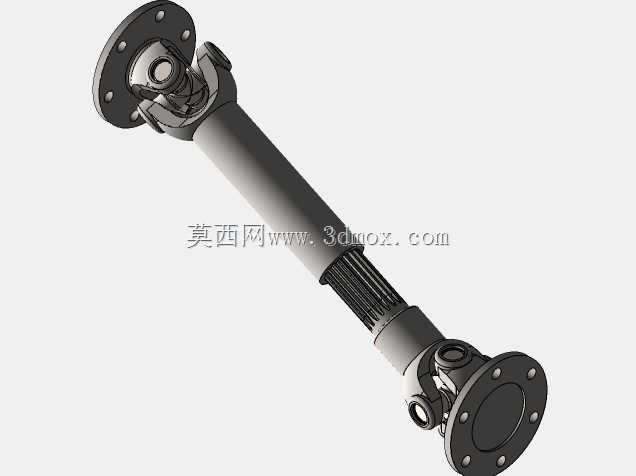

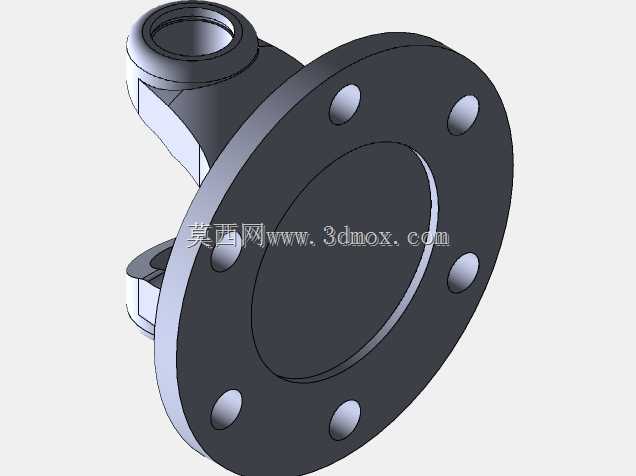

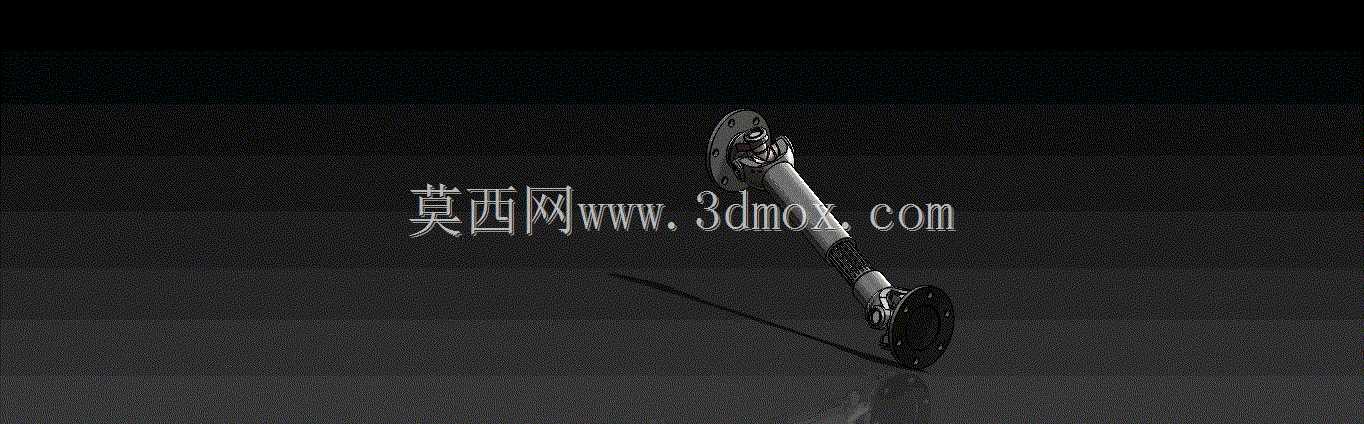

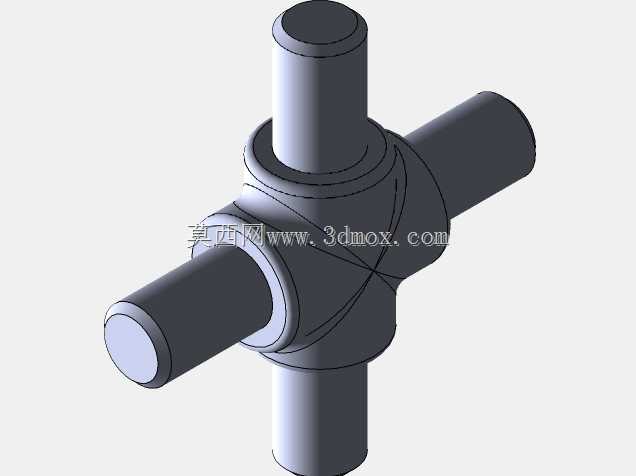

这类带法兰安装面的万向轴,核心应用场景集中在存在轴线夹角的动力传输工位,常见于工业传动系统、车辆底盘传动链路、自动化生产线的动力输出端,用来补偿两根连接轴之间的轴向偏移、角度偏差,避免刚性连接带来的轴系憋劲、轴承过载问题。从结构设计来看,该万向轴采用单十字轴式铰接结构,主动端为四孔法兰安装面,法兰盘上的安装孔做了沉孔处理,可配合内六角螺栓实现与动力输出端法兰的紧密贴合,安装时需注意螺栓的预紧力均匀性,避免法兰面贴合不严产生传动振动。十字轴与两端叉形架的配合部位预留了润滑脂加注通道,实际使用中可定期补充润滑脂,降低铰接部位的磨损速率,延长部件使用寿命。设计阶段首先要确定额定传递扭矩范围,匹配对应轴系的动力输出参数,十字轴的轴颈直径、
叉形架的壁厚都需要根据扭矩载荷做强度校核,避免冲击载荷下出现结构断裂。法兰端的安装孔位采用圆周均布设计,适配常规通用法兰的安装尺寸,安装边界上,法兰盘外径、铰接部位的最大摆动半径是布局时需要重点考量的参数,要预留足够的摆动空间,避免轴系转动过程中与周边机架、护罩产生运动干涉。从动端采用轴头直连结构,可配合键连接实现与从动部件的扭矩传递,轴头的长度、直径公差需要与配合部件的安装孔严格匹配,保证同轴度误差在允许范围内,减少传动过程中的径向跳动。实际选型时,要先核算工作状态下的最大轴线夹角,该结构的万向轴允许两轴之间存在一定角度的偏斜,但偏斜角度过大会大幅降低传动效率、加剧铰接部位磨损,因此布局时要尽量控制轴系的偏角在合理区间,

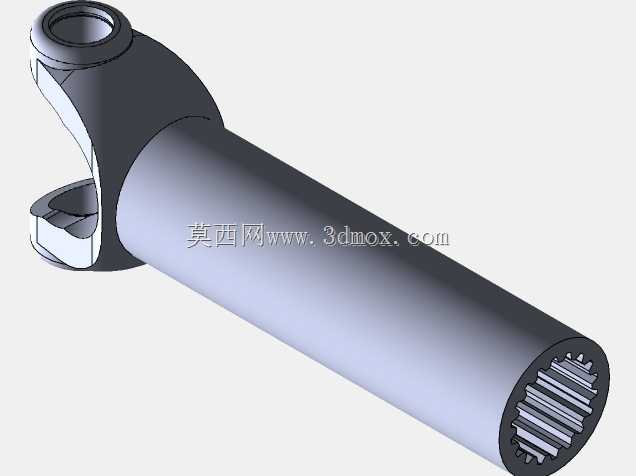

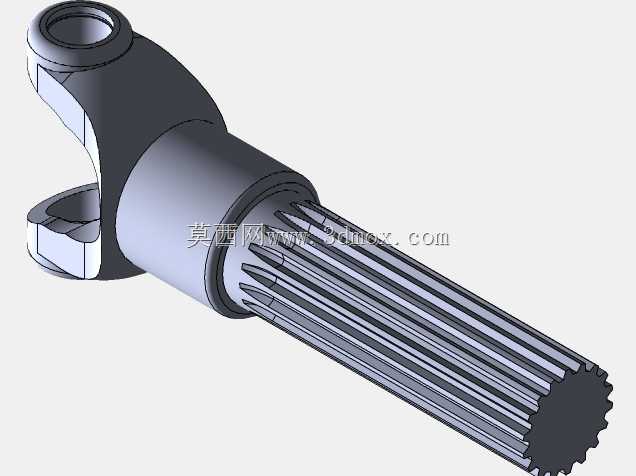

若存在较大的轴向窜动,还可搭配花键伸缩结构使用,补偿轴向位移。整个部件的铰接部位做了限位结构,避免转动过程中叉形架脱出,各配合面的加工精度直接影响传动平稳性,建模时需要严格按照公差配合要求设定各部位的尺寸间隙,保证装配后铰接部位转动灵活无卡滞,同时不存在过大的旷量,避免正反转切换时产生冲击噪音。
