钢管桁架式竞速小车承载车架结构设计

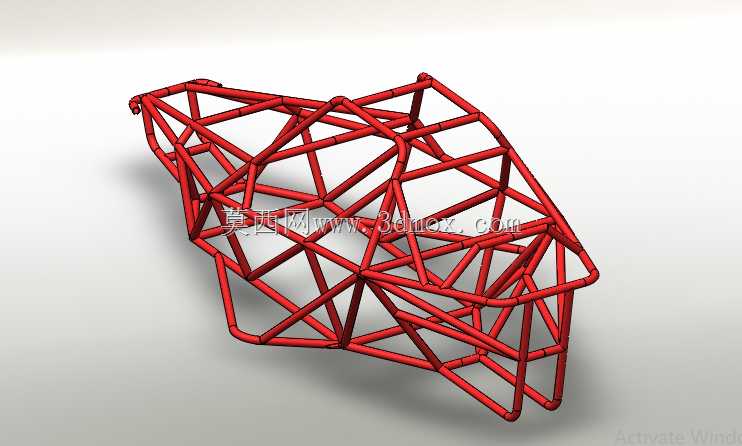

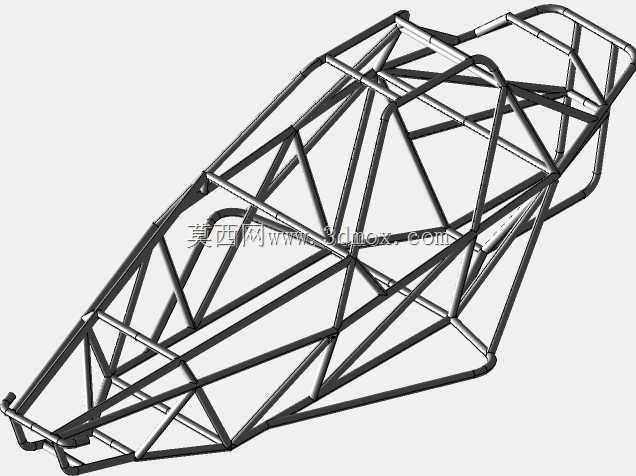

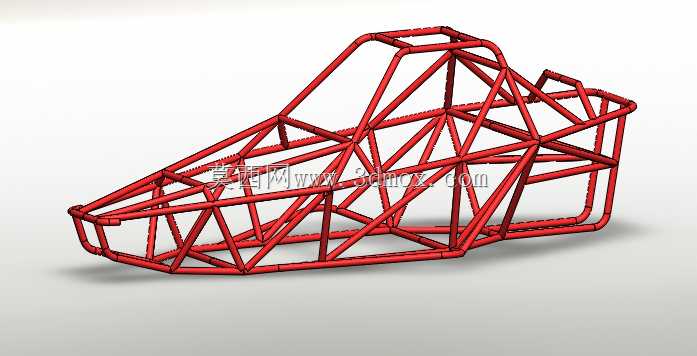

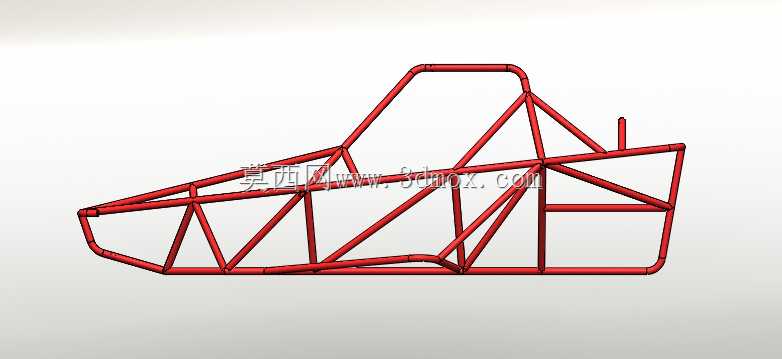

该款钢管桁架式小车车架，是小型竞速类载人小车的核心承载基体，主要应用于大学生方程式赛事、小型越野休闲代步车、场地竞技卡丁车的底盘搭建场景，是整车上装部件、行走系统、动力总成的安装承载基础。从实际用途来看，这款车架需要承接驾驶员体重、动力系统输出载荷、行驶过程中路面传递的颠簸冲击，同时还要在发生碰撞时通过管架的形变吸能保障驾乘人员安全，是决定整车行驶稳定性、结构安全性的核心部件。从功能特性上看，整体采用空间钢管桁架结构，相比传统冲压焊接式底盘，该结构在同等重量下拥有更高的结构强度与抗扭刚度，能够在激烈驾驶的极限工况下避免车架出现不可逆形变，保证四轮定位参数始终处于设计区间，减少行驶过程中轮胎的异常磨损，提升整车的操控响应速度。设计思路上，整体遵循轻量化与高刚性平衡的原则，前部采用收窄的锥形管架布局，既能够降低整车迎风面积优化空气动力学表现，也能在正面碰撞时通过前部管段的逐级溃缩吸收冲击能量；中部驾驶舱区域采用环绕式加强管布局，在驾驶员周边形成封闭的刚性防护笼，侧方设置横向交叉加强筋，可在侧向撞击时分散冲击力，避免舱体侵入挤压驾乘人员生存空间；后部预留规整的动力总成安装空间，管架的安装点位经过受力优化，可适配不同规格的小型内燃机、电机驱动总成以及悬挂摆臂的安装固定。外形尺寸与安装边界方面，整车架从前部防撞梁到后部动力安装端的总长适配小型单座小车的布局需求，宽度满足单人驾乘的横向空间要求，驾驶舱的管架边界预留了座椅、方向盘、操纵踏板的安装余量，底部的管架平面预留了电池、油箱等部件的固定点位，轮边的管架位置匹配双叉臂独立悬挂的安装坐标，不需要额外做大规模切割修改即可完成行走系统的装配，各管段的连接节点均采用相贯线焊接设计，避免应力集中导致的管架断裂问题，能够满足场地竞技、非铺装路面行驶的高强度使用需求。
