普通车床配套尾座进给锁紧机构

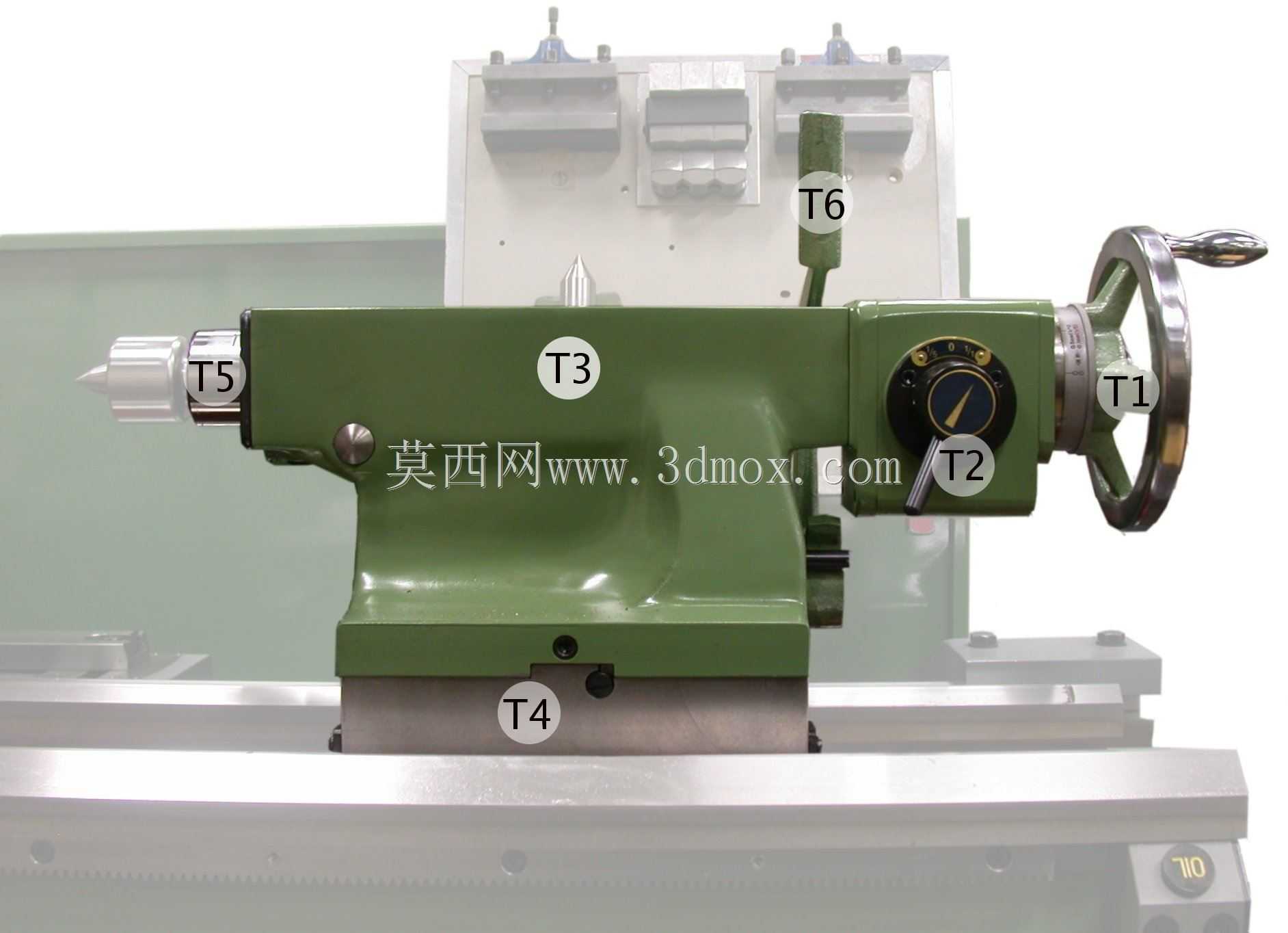

该尾座机构是卧式普通车床的核心配套功能部件，主要安装在车床床身导轨面上，沿导轨轴向滑动调整工作位置，承担轴类零件加工过程中的顶尖顶持、钻孔、铰孔、攻丝等工序的作业支撑功能，是车床完成长轴类零件装夹、孔系加工不可或缺的组成部分，广泛应用于通用机械加工、五金零件制造、设备维修车间的常规车削作业场景中。从功能特性来看，该尾座集成了手动进给、位置锁紧、套筒伸缩、顶持力调节等核心功能：端部的套筒可安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，通过侧方手轮的旋转带动内部丝杠副传动，实现套筒的轴向伸缩进给，手轮旁设置的刻度盘可精准读取进给位移量，方便操作人员控制孔加工深度与顶尖顶持的行程；本体上设置的多组锁紧机构，可分别实现套筒位置锁止、尾座整体与床身导轨的位置锁止，避免加工过程中出现部件位移导致的加工精度偏差、零件飞出等安全问题；顶部设置的操作手柄可快速切换套筒的锁紧与释放状态，提升作业过程中的操作效率。从设计思路来看，该尾座采用经典的铸铁本体结构，保证部件整体刚性与减震性能，内部传动丝杠采用梯形螺纹设计，具备良好的自锁性能，可在进给停止后自动保持套筒位置，无需额外锁紧即可承受常规的轴向切削力；各操作部件的位置布局符合人机工程学要求，手轮、锁紧手柄均设置在操作人员易于触及的侧方与顶部位置，无需大幅改变操作姿势即可完成全部调节动作；安装基面与车床导轨的配合面经过精密刮研适配，保证尾座套筒轴线与车床主轴轴线的同轴度要求，避免顶持零件时出现别劲、零件加工锥度超差等问题。从安装边界与尺寸适配来看，该尾座的导轨安装槽宽度适配常规卧式车床的床身导轨规格，底座长度可保证在最大伸出量下的支撑稳定性，套筒直径、伸缩行程匹配对应规格车床的最大加工长度与最大回转直径参数，安装时无需对车床本体进行额外改造，可直接通过压板结构固定在床身导轨的任意轴向位置，适配不同长度零件的装夹顶持需求；整体外形紧凑，不会与车床刀架的进给行程产生干涉，可在全行程范围内配合刀架完成各类车削加工作业。
