100吨四柱式液压整机三维设计

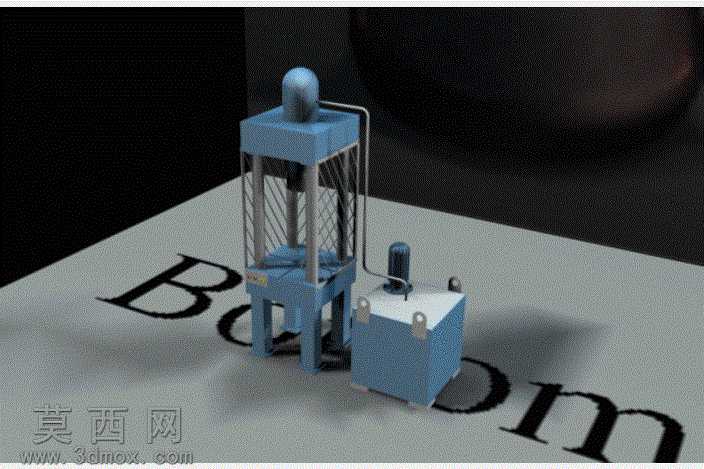

本作品为100吨规格四柱式液压机的完整三维设计模型，涵盖主机执行机构与配套液压动力站两大核心部分，建模过程严格遵循重型液压设备的实际设计规范，所有零部件尺寸参数均匹配100吨公称压力的载荷要求。建模阶段采用自顶向下的设计思路，先搭建整机的装配骨架，确定主机四柱导向结构的中心距、工作台面尺寸、滑块最大行程、开口高度等核心参数，再逐一拆分细化各个零部件：主机部分包含上横梁、活动滑块、下工作台、四根高强度承重立柱、主工作油缸、顶部蓄能装置、侧面安全防护网等结构，每一处连接结构、安装孔位、加强筋布局都按照真实加工装配逻辑设计，还原了立柱与横梁的锁紧结构、滑块导向套的装配位置、油缸与上横梁的法兰连接细节；配套液压动力站部分包含油箱总成、驱动电机、液压泵组、控制阀组、油路管道、吊环安装位、液位显示结构等，油路管道的走向完全匹配液压系统的原理逻辑，还原了动力站与主机之间的管路连接布局。材质与渲染阶段，针对不同零部件的实际材质属性赋予对应材质：主机机身、动力站油箱采用机床专用蓝色金属漆材质，还原工业设备的漆面质感；立柱、活塞杆等运动部件赋予镀铬金属材质，体现高硬度光滑表面的反光特性；安全防护网采用金属网格材质，兼顾通透感与金属质感；油箱顶部的电机、阀组等部件分别赋予铸铁、黑色金属等对应材质，地面采用哑光水泥地面材质，通过三点布光搭建工业展示场景，渲染出的效果图清晰展现整机的结构比例与外观细节，能够直观呈现设备的整体形态与各部件的装配关系，可用于液压设备的结构展示、方案汇报、教学演示等场景，完整还原了100吨四柱液压机的真实结构特征。
