220kv输电通讯铁塔结构设计图纸

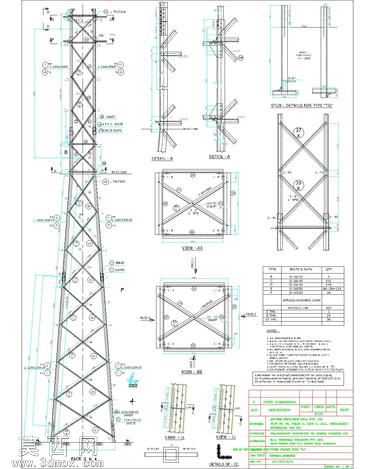

本作品为220kv电讯塔的全套结构设计图纸，完整呈现了该类高耸桁架结构铁塔的整体构造与细节设计。设计过程中首先依据220kv高压输电与通讯搭载的荷载要求，确定了铁塔的变截面锥形整体形态，底部采用宽大的支座结构保障整体稳定性，向上逐步收窄截面以降低风阻与上部结构自重，适配高耸设施的抗风、抗震性能要求。整体结构采用空间桁架体系，主材选用等边角钢构件，通过节点板与螺栓实现各杆件的拼接固定，图纸中详细绘制了主塔架的立面排布、横隔面的交叉支撑构造、不同高度位置的横担安装节点，清晰标注了各段杆件的长度规格、连接孔位位置、节点板的尺寸与焊接要求。针对塔脚与基础的连接部位，单独绘制了支座锚固详图，明确了地脚螺栓的排布方式、底板的厚度与加劲肋的设置形式，保障上部结构荷载能够可靠传递至混凝土基础。对于塔身不同高度的横隔构造，分别设计了对应规格的交叉斜撑与辅助杆件，通过合理的杆件角度设置，将塔身承受的风荷载、导线拉力、自重荷载均匀分解传递至各主材杆件，避免局部应力集中导致的结构失稳。图纸中还配套绘制了各典型节点的放大详图，明确了不同规格角钢拼接时的切角要求、螺栓的紧固等级、构件的防腐处理要求，同时附带了完整的构件材料明细表，标注了各类杆件的材质、数量、单重与总重，为后续的构件加工、现场拼装提供了完整的设计依据。整套图纸严格遵循电力铁塔设计的相关规范，结构受力逻辑清晰，节点构造合理，既保障了铁塔的结构强度与长期使用可靠性，也兼顾了加工制造与现场安装的便利性，能够直接用于220kv等级输电通讯铁塔的生产施工参考。
