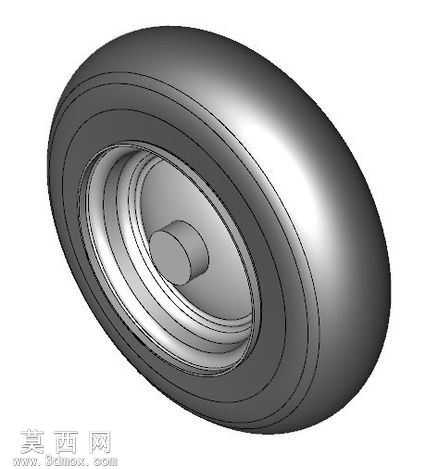

独轮手推车轮胎轮毂三维结构设计

本作品为独轮手推车配套的轮胎轮毂一体化三维建模成果，建模过程中严格遵循手推车载重行走部件的实际工程尺寸比例，依托三维建模软件完成全参数化结构搭建。首先针对轮毂部分进行结构拆解建模：先绘制轮毂中心轴套的截面草图，通过回转特征生成与轮轴适配的中空轴套结构，轴套外壁设计多层阶梯式限位凸台，用于匹配轴承安装位与轮辐的定位衔接；轮辐部分采用等弧度环形分布的加强筋结构，通过圆周阵列特征完成均匀排布，每道轮辐的过渡位置均做圆角处理，避免应力集中导致的结构断裂，轮辐外侧延伸出轮辋的卡装槽结构，槽体内侧设计两道环形凸起卡扣，用于卡合轮胎的内圈边缘，防止轮胎在承重滚动过程中发生滑脱移位。轮胎部分采用实体建模方式，先绘制轮胎的外轮廓截面，通过回转特征生成基础胎体，胎面位置设计多道平行的环形防滑凹槽，通过环形阵列切除特征完成槽体加工，胎体与轮辋接触的内圈位置做加厚处理，匹配轮辋卡装槽的尺寸公差，保证装配后胎体与轮毂的贴合度。材质渲染阶段，轮毂部分赋予哑光金属铸铁材质，调整金属粗糙度与反光参数还原铸铁部件的哑光磨砂质感，轮胎部分赋予高耐磨黑色橡胶材质，调整材质的漫反射与凹凸参数，模拟橡胶表面的细微颗粒质感与防滑槽的立体纹理，轴套位置额外赋予金属光泽的轴承钢材质，区分不同部件的材质差异。整体建模过程中对所有装配配合面做了公差校验，确保轴套与轮轴、轮辋与轮胎的配合间隙符合手推车的实际装配要求，结构设计上兼顾了承重强度与轻量化需求，轮辐的加强筋结构在减少整体用料的同时提升了径向承重能力，胎面的防滑槽设计可提升手推车在不同路面的抓地力，避免推行过程中出现打滑问题，完整还原了独轮手推车行走轮的全部结构细节，可用于手推车产品的结构验证、装配演示以及工程出图参考。
