波音隐身概念猛禽战机三维建模设计

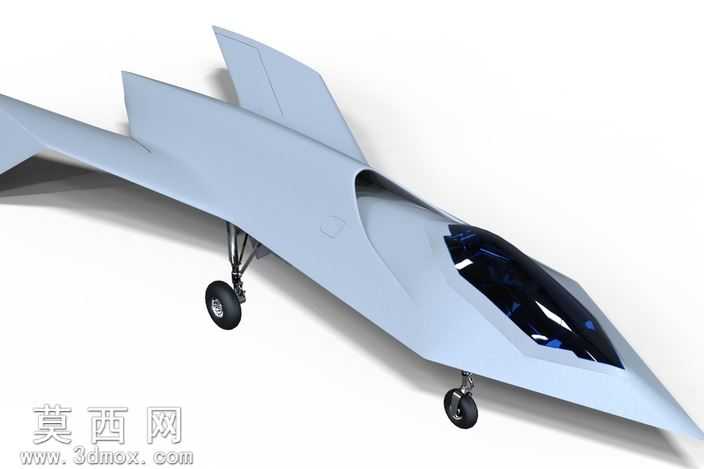

本作品为隐身概念战机的三维建模成果，建模阶段以低可探测性飞机构型设计逻辑为核心，首先梳理了无垂尾融合翼身的整体气动布局特征，在三维软件中通过多基准面搭建草绘框架，先勾勒出整机尖锐菱形机头、大后掠翼身融合体的轮廓线，对机身棱边做平行对齐处理，保证各边缘的雷达反射波瓣控制在预设的狭窄方向内。建模过程中优先保证曲面连续性，通过放样、边界混合等指令生成顺滑的机身蒙皮曲面，对进气道采用了背负式埋入设计，将进气口完全融入机身上表面曲面，避免发动机叶片形成强雷达反射源，同时对座舱盖做一体化镀金镀膜层的材质预设，模拟座舱的电磁屏蔽效果。起落架部分采用参数化建模方式，分别构建了减震支柱、轮毂、轮胎、收放连接机构的独立零件，还原了前三点式起落架的结构细节，轮胎表面做了细微的胎纹纹理处理，轮毂金属部件赋予了哑光航空铝材质，搭配高反光的镀铬液压杆材质，区分不同部件的质感差异。整机机身主体采用哑光吸波涂层材质，调整材质的粗糙度、反射率参数还原隐身战机蒙皮的低光泽质感，座舱盖使用半透明深色聚碳酸酯材质，添加轻微的环境反射效果，模拟真实座舱盖的光学特性。渲染阶段采用影棚级三点布光，主光从侧上方打亮机身棱边轮廓，辅光补全暗部细节避免死黑，添加微弱的环境HDR贴图模拟天空反射，突出翼身融合曲面的流畅感，同时保留起落架、座舱接缝处的细节阴影，让整体模型兼具概念设计的未来感与工业设计的严谨性。设计思路上围绕隐身作战需求，省略了传统外露的垂尾、平尾结构，将操纵面整合到机翼后缘，保证整机侧向、正面的雷达反射截面积最小化，整体构型参考了90年代波音隐身验证机的设计特征，在还原核心隐身设计逻辑的同时，对曲面细节做了优化调整，让整机视觉上更具冲击力，同时保证各结构比例符合航空设计的基本常识，没有出现违背气动原理的结构错误。
