单头开口呆扳手工业级三维建模作品

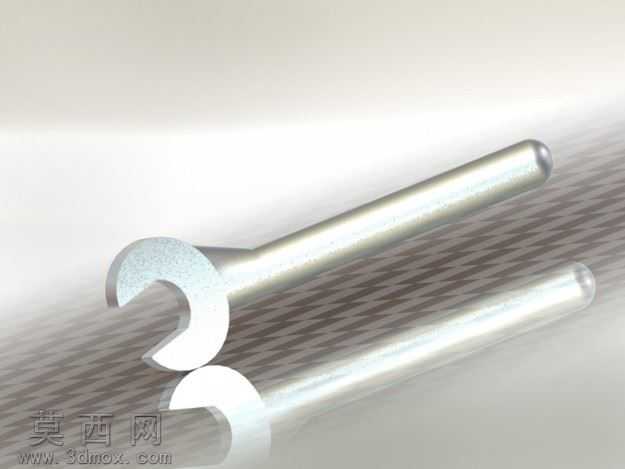

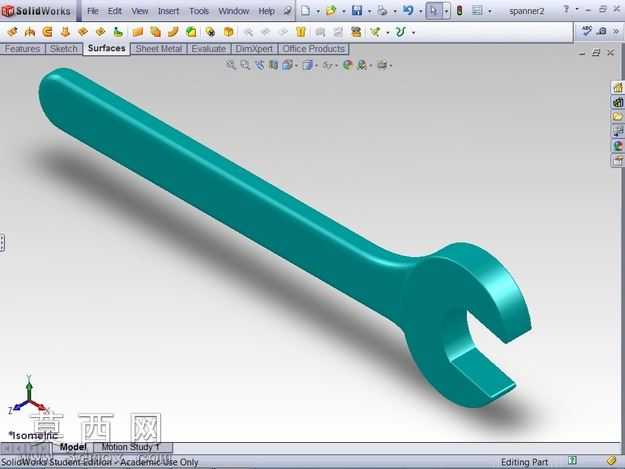

本作品为单头开口呆扳手的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用全参数化草图驱动的特征建模逻辑，从手柄到开口工作端的所有尺寸均遵循手动扳手的通用工业设计规范，可通过修改关键参数快速适配不同规格的螺栓螺母紧固需求。建模初始阶段首先绘制扳手的纵向中心基准轴，以此为定位基准绘制手柄的轮廓草图，手柄部分采用符合人体工学的长条形流线型设计，整体截面为带圆角的扁矩形，从握持端到工作端采用平滑的渐变过渡，既保证了握持时的贴合舒适度，也能在承受紧固扭矩时实现应力的均匀分散，避免应力集中导致的结构断裂风险。手柄的边缘全部做了等半径圆角处理，还原真实五金工具的倒角工艺，消除锐边结构，同时提升模型渲染时的光影过渡自然度。工作端的开口结构建模严格遵循呆扳手的开口尺寸公差规范，开口的两个夹持面做了微小的倾角设计，与标准六角头螺栓、螺母的侧面完全贴合，保证紧固作业时的受力均匀，不会出现打滑损伤紧固件棱角的问题；开口与手柄衔接的位置做了加厚过渡处理，该区域为扳手承受扭矩的核心受力区，建模时通过放样特征实现截面的平滑过渡，同时做了内圆角处理分散应力，还原真实产品的结构强度设计逻辑。材质设置阶段，为模型赋予了五金工具常用的哑光金属材质，调整了材质的粗糙度、金属度参数，还原铬钒钢扳手经过表面处理后的细腻质感，渲染时采用软件内置的工作室光照环境，通过多方向的柔和光源打光，清晰呈现扳手的曲面过渡、棱角细节与材质质感，阴影设置采用软阴影模式，让模型的展示效果更贴近真实产品的实物观感。整个建模过程完全遵循机械设计的工艺合理性，所有特征均具备可编辑性，既可以作为五金工具设计的参考原型，也可用于装配场景的工具配套模型使用，模型的结构完全还原真实呆扳手的形态，无冗余几何特征，曲面连续性达到G2级别，在不同角度的观察下都具备流畅自然的视觉效果。
