摩托车多片式离合器总成结构三维设计

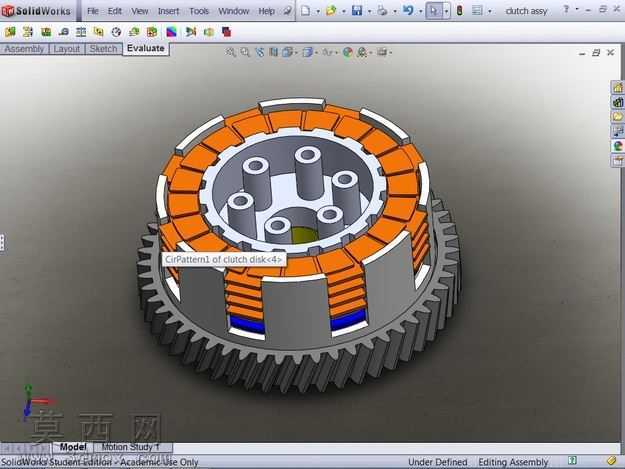

本作品为摩托车配套的多片式离合器总成三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成所有单体零件的参数化建模，再按照实际装配约束关系完成总装配合，完整还原了多片离合器的真实结构与装配逻辑。建模阶段针对离合器的核心结构做了精细化还原：外侧带传动齿的离合器外罩采用回转特征加阵列齿形的建模方式，精准还原外齿的模数、齿形参数与罩体的卡槽结构，保证与从动摩擦片的配合间隙符合实际设计要求；中心的离合器轮毂同样通过回转特征构建基体，完成与摩擦片内齿匹配的卡槽结构建模，同时还原中心轴孔、固定螺栓孔的位置与尺寸精度；交错排布的主动摩擦片、从动摩擦片采用薄壁回转特征建模，表面的摩擦材料层通过材质分区做区分，通过圆周阵列与轴向堆叠的方式完成装配，还原摩擦片组的叠压顺序与配合关系；离合器压盘、压紧弹簧、固定卡簧等附属零件均按照实际尺寸完成参数化建模，弹簧部分采用螺旋扫描特征还原真实的螺旋形态与节距参数，所有零件间的装配约束完全贴合实际机械装配规则，无过约束、欠约束问题，可实现离合器分离、结合状态的运动模拟。渲染阶段针对不同零件的材质特性做了区分设置：离合器外罩、轮毂、压盘等金属结构件采用哑光合金钢材质，还原金属零件的磨砂金属质感与边缘倒角的高光效果；摩擦片的摩擦基材采用橙红色耐高温复合材料材质，还原摩擦材料的粗糙哑光质感，摩擦片的金属基片采用亮面钢材材质，与摩擦层形成清晰的视觉区分；压紧弹簧采用弹簧钢材质，还原弹簧表面的金属光泽；齿轮部分做了齿面的光影细化，突出齿形的轮廓结构。整体模型结构完整，装配关系准确，可用于摩托车传动系统的结构展示、运动仿真教学、离合器工作原理演示等场景，清晰展现了多片湿式离合器通过摩擦片间摩擦力传递扭矩、通过压盘移动实现动力切断与结合的核心工作逻辑，模型细节还原度高，各零件的尺寸比例符合摩托车离合器的常规设计参数，能够直观呈现多片离合器的内部构造与零件配合关系。
