雅马哈100cc二冲程发动机SolidWorks装配模型

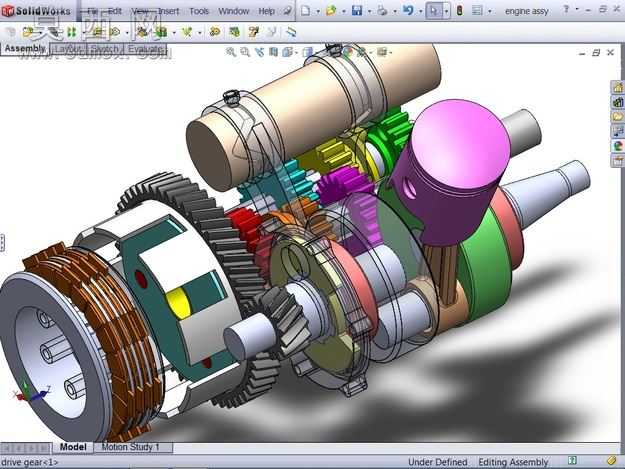

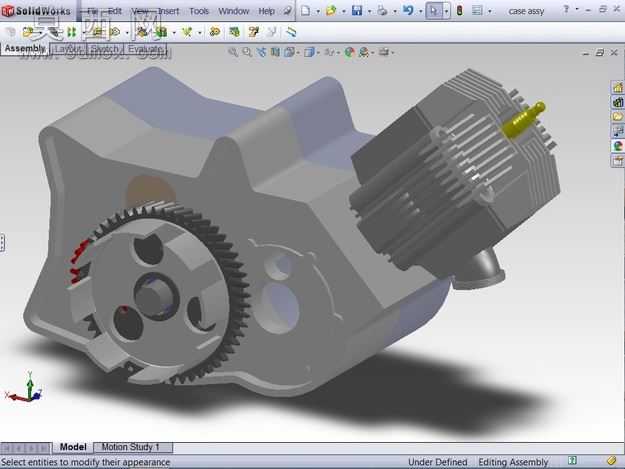

本模型为参考1974年雅马哈100cc二冲程发动机结构自主设计的完整动力装置三维装配体，建模全程基于SolidWorks平台完成，从核心零件到附属组件均按照真实内燃机的传动逻辑逐一搭建。建模流程遵循从零件到装配的正向设计逻辑：首先完成活塞、曲轴、连杆、传动齿轮、离合器组件、缸体、输出轴等核心零件的独立建模，每个零件的特征均通过拉伸、旋转、切除、阵列、扫描等SolidWorks基础特征命令构建，未使用外部导入的异形网格文件，所有特征均可编辑修改；完成全部零件建模后，按照实际装配关系添加同轴、重合、齿轮啮合、限位等配合约束，完整还原发动机的装配层级，同时添加了运动仿真的基础配合条件，可直接用于运动模拟演示。参数设计层面，模型整体尺寸参考雅马哈100cc二冲程发动机的实际规格设定，所有传动齿轮的模数、齿数、压力角均符合小排量内燃机的传动匹配逻辑，活塞行程、缸径参数与100cc排量的设计目标匹配，离合器摩擦片的叠片数量、齿轮组的传动比均参考同类型量产机型的参数设定，各零件间的装配间隙符合机械设计公差要求，不存在干涉错位问题。渲染材质方面，模型在SolidWorks内置的外观渲染系统中为不同零件分配了对应材质：缸体、曲轴箱等壳体类零件分配了金属铝材质，活塞、气门等运动件分配了合金钢材质，离合器摩擦片分配了复合摩擦材质，齿轮组件根据功能不同分别分配了调质钢、渗碳钢材质，输出轴、紧固件分配了镀锌钢材材质，不同材质通过颜色区分清晰，装配体的爆炸视图、剖切视图均可直接生成，结构展示直观清晰。结构原理层面，模型完整还原了二冲程发动机的核心工作结构：包含曲柄连杆机构，可将活塞的往复直线运动转化为曲轴的旋转运动；包含多级齿轮传动组，可将曲轴输出的动力经过减速增扭后传递至输出轴；包含多片式离合器组件，可实现动力的接合与切断；包含进气、排气、扫气的对应气道结构，完整呈现二冲程发动机两个行程完成一个工作循环的结构基础，所有运动部件的连接关系均与真实发动机一致。软件兼容层面，模型为SolidWorks原生装配体格式，兼容SolidWorks2012及以上所有版本，同时可导出为STEP、IGS等通用三维格式，适配UG、Pro/E、CATIA等主流三维设计软件打开编辑，不存在特征丢失、装配体错位的问题，模型附带完整的零件树与配合关系列表，方便使用者拆解查看每个组件的结构。研发教学应用层面，该模型可作为内燃机原理课程的直观教学教具，帮助学习者理解二冲程发动机的工作过程与装配关系；也可作为小排量动力装置研发的参考模型，用于改装设计、结构优化的基础参照；还可用于机械设计相关课程的装配建模练习案例，帮助学习者掌握复杂装配体的建模与配合方法，同时也可作为科普展示、动画制作的三维素材使用。
