5吨立式液压千斤顶三维结构设计模型

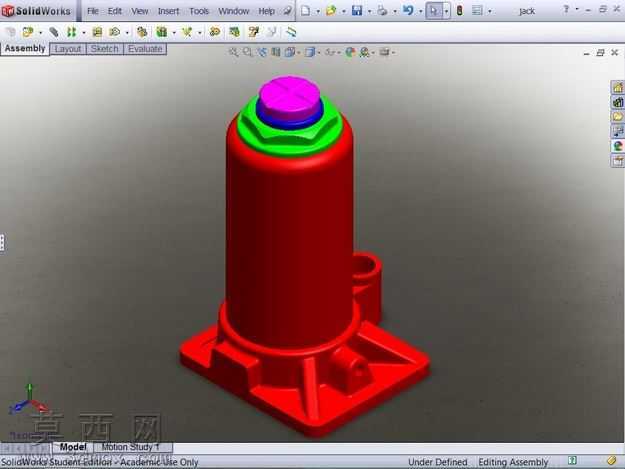

本模型为5吨额定承重的立式液压千斤顶三维装配体，采用SolidWorks完成全参数化建模与装配约束搭建，完整还原了立式液压千斤顶的核心结构与装配逻辑。建模过程中遵循实际产品的尺寸比例与工程规范，首先完成底座部件的建模：方形带加强筋的底座采用拉伸凸台结合筋特征生成，底座侧边的泵体安装位通过异形拉伸与圆角处理完成，保证底座承重结构的力学合理性，所有加强筋的厚度、倾斜角度均参考实际5吨千斤顶的工程参数设置，避免结构出现应力集中的设计缺陷。其次完成缸筒主体的建模：圆柱形主缸筒与底座采用同轴心配合约束，缸筒外壁的光滑曲面通过旋转凸台生成，侧边的小泵腔结构与主缸筒做合并实体处理，保证油路连通结构的完整性。顶部的承重调节组件依次建模：绿色的锁紧螺母采用螺旋线扫描生成标准梯形螺纹，与缸筒顶部外螺纹做螺旋配合，蓝色的密封垫圈采用橡胶材质的外观参数设置，顶部紫色的承重顶帽做了圆弧顶面处理，模拟实际顶帽与被承重物件接触的防滑适配结构。装配阶段全程采用真实工程配合关系，底座与缸筒为同轴心加面重合的固定配合，锁紧螺母与缸筒为螺旋机械配合，顶帽与活塞杆顶端为同轴心加轴向限位配合，所有零件无干涉、无过定义，装配体可实现模拟顶升动作的运动算例演示。材质与渲染层面，主体缸筒与底座赋予亮红色金属烤漆材质，调整材质的粗糙度与反光度模拟工业漆面的质感，锁紧螺母赋予镀锌金属材质，密封垫圈赋予哑光蓝色橡胶材质，顶帽赋予紫色硬质工程塑料材质，不同部件的材质区分清晰，能够直观分辨各零件的功能属性。设计思路上围绕立式液压千斤顶的液压顶升原理，还原了手动液压泵、主缸活塞杆、锁紧机构、承重底座的全部核心结构，省略了内部微小的密封件、钢珠等非外观核心零件，在保证结构展示完整性的同时控制模型体量，适合用于液压传动原理教学、起重工具结构展示、机械装配练习等场景，模型的所有特征均保留参数化编辑属性，可根据不同承重需求修改缸筒直径、活塞杆行程、底座尺寸等参数，快速衍生出不同规格的千斤顶模型。
