CatiaV5超跑概念车外观结构设计模型

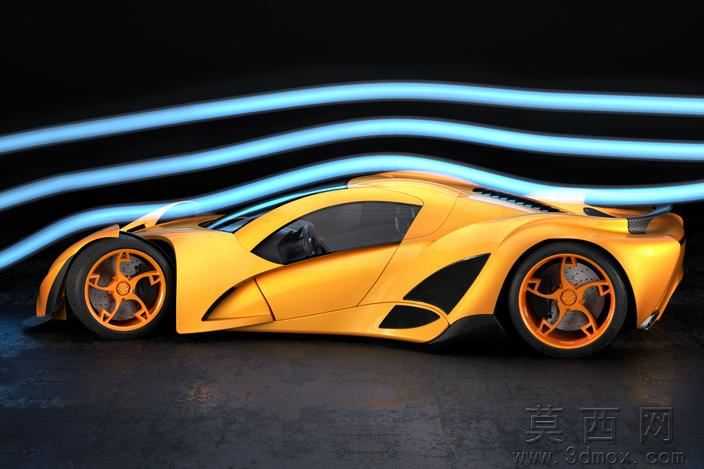

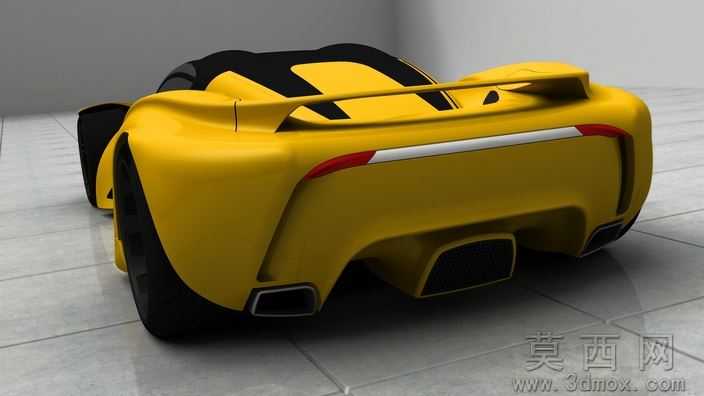

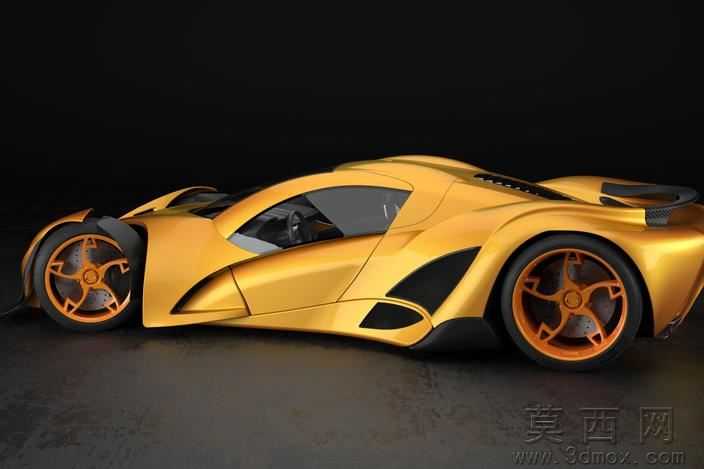

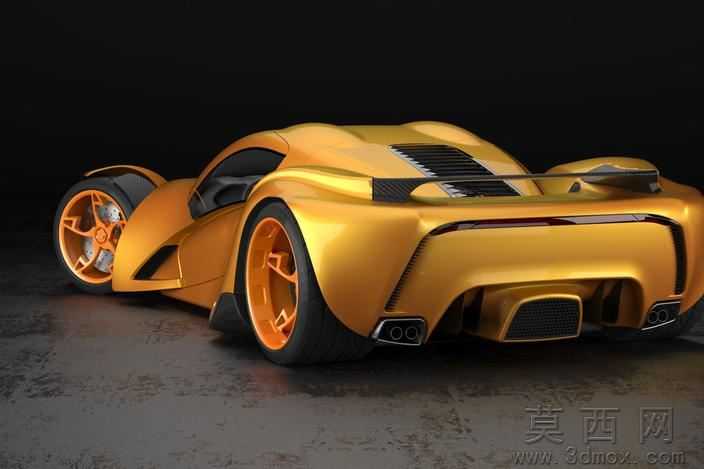

本款超跑概念模型采用CatiaV5软件完成全流程设计搭建，建模阶段从整车比例草图开始，先确定轴距、轮距、车高的核心参数，以曲面建模为核心逻辑，先搭建车身主控制曲线，通过多截面曲面、桥接曲面命令逐步勾勒出流畅的溜背造型、外扩式轮拱、车尾大尺寸扩散器与中置排气结构，所有曲面经过连续性检查，保证G2以上曲率顺滑，无破面、褶皱问题。参数设计阶段严格遵循超跑空气动力学逻辑，前轮轮距略窄于后轮，车尾尾翼角度预设为15度下倾角，车身侧部进气道开口角度匹配刹车系统与中置动力单元的散热需求，轮毂采用五辐镂空设计，单轮参数匹配19寸运动轮胎规格，轮胎表面还原真实胎纹细节，刹车卡钳、刹车盘的结构尺寸完全按照实车比例缩放。渲染材质阶段车身主体采用金属香槟金车漆材质，调整金属度、粗糙度参数模拟出高亮金属漆面的反射效果，轮毂采用亮橙色哑光金属材质，与金色车身形成撞色视觉效果，车窗部分采用深色半透明玻璃材质，轮胎采用哑光黑色橡胶材质，地面搭配做旧水泥质感材质，通过三点布光方案突出车身曲面的光影转折，还原超跑的运动质感。结构原理层面模型还原了超跑中置后驱的布局逻辑，车尾预留动力单元安装空间，侧裙位置设计导流结构梳理车底气流，扩散器结构可快速导出车底空气形成下压力，轮拱位置的开口可导出轮腔内部乱流降低风阻。软件兼容方面模型除原生Catia格式外，还导出STEP、IGES通用中间格式，可兼容SolidWorks、UG、ProE、3dsMax等主流三维设计软件，不同软件打开时可保留完整曲面结构，无需额外修复破面。研发教学应用层面该模型可作为汽车外观曲面设计教学案例，帮助学习者掌握Catia高阶曲面建模技巧，也可作为概念超跑设计的参考原型，用于汽车造型方案评审、空气动力学仿真前期参考，还可导入渲染软件制作汽车宣传效果图、动画演示素材，适合工业设计专业学生、汽车设计从业者、三维建模爱好者学习使用。
