斜置阶梯式花纹铝板钣金工具盒

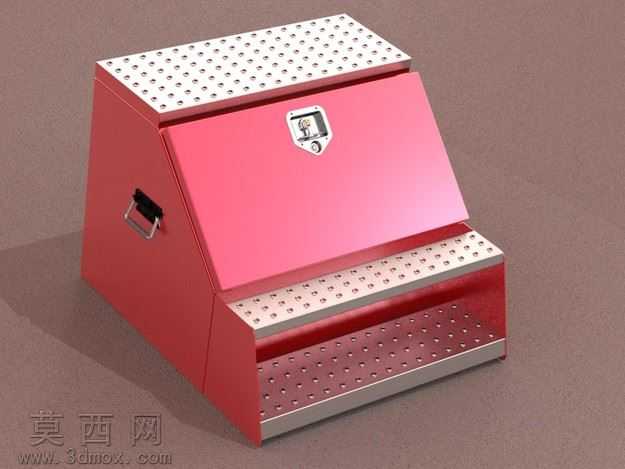

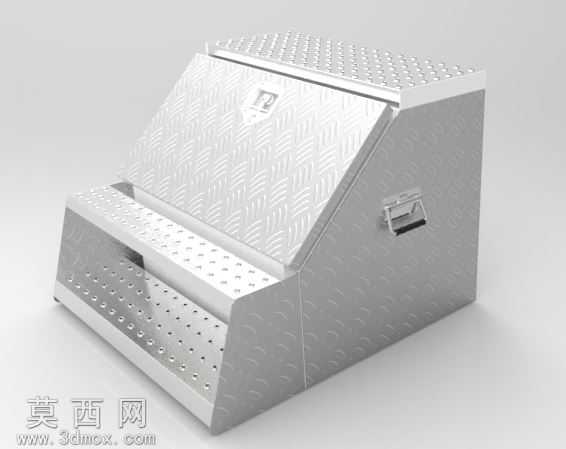

本作品为斜置阶梯式钣金工具盒三维建模作品，建模阶段基于800×600mm的实际使用尺寸基准，采用SolidWorks进行全参数化钣金特征建模，严格遵循钣金加工的工艺规范，所有折弯处预留合理的折弯扣除量与工艺圆角，避免出现加工干涉或无法落料的结构问题，同时对板材拼接处的咬合、焊接预留位做了精准的结构匹配，确保模型可直接导出展开图用于实际下料生产。模型整体采用斜置梯形主体搭配双层阶梯置物台的结构设计，主体箱体为封闭式大容量储物空间，可容纳体积较大的电动工具、成套扳手等重型五金工具，前置的双层阶梯台面采用密集冲孔设计，既可以通过孔洞实现小型螺丝刀、批头、钻头等细小零件的分类插放收纳，冲孔结构也能有效减轻整体箱体自重，同时提升台面的防滑耐磨性能。材质与渲染阶段，主体板材选用工业常用的花纹铝板材质，还原了菱形花纹防滑板的表面凹凸纹理，金属材质的粗糙度、反射参数均按照真实铝合金板材的物理特性调试，箱体侧面加装的金属提手做了金属镀铬的材质表现，还原五金配件的金属光泽感，渲染时采用柔和的影棚布光，清晰呈现板材的纹理走向、折弯处的工艺细节以及不同金属部件的质感差异。设计思路上充分考量了现场作业的实际使用需求，斜置的台面角度适配操作人员站立取放工具的视线高度，无需大幅度俯身即可快速拿取阶梯台面上的常用工具，封闭式的主箱体带盖结构可避免工具积灰、受潮，侧面的嵌入式提手方便整体搬运转移，整体结构无多余冗余设计，所有板材均为常规厚度的花纹铝板，加工工艺成熟，兼具实用性与结构耐用性，可直接作为车间工位工具收纳、车载维修工具存放的实际产品方案参考。
