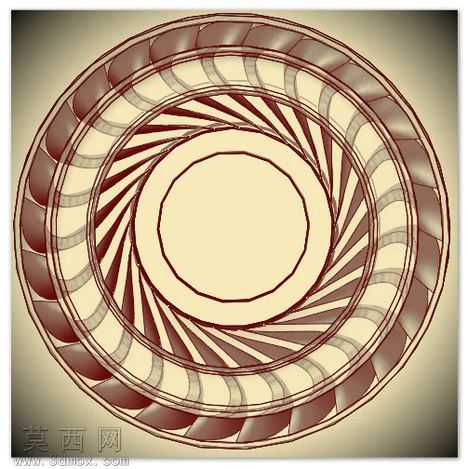

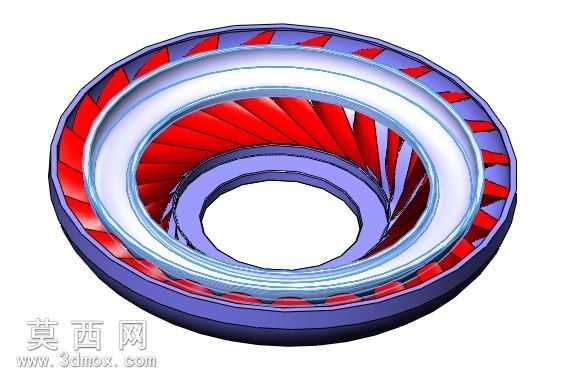

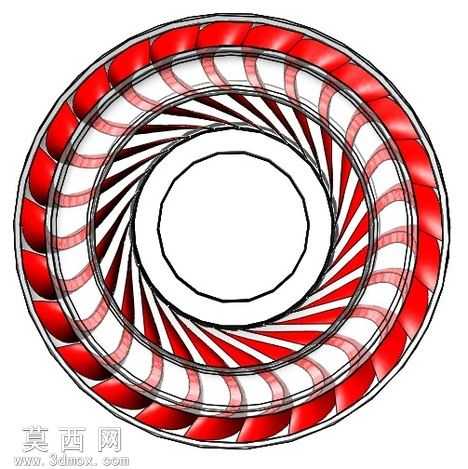

液力变矩器涡轮精密结构三维设计

本作品为液力变矩器核心部件涡轮的三维参数化建模成果，建模过程依托三维设计软件完成全尺寸特征构建，严格遵循液力传动部件的工程设计规范，还原涡轮在液力变矩器内的真实工作结构形态。建模初期先梳理涡轮的核心功能逻辑：作为液力变矩器中将流体动能转化为机械能的输出端部件，其叶片曲面形态直接决定传动效率与扭矩转换性能，因此首先完成循环圆轮廓的基准绘制，确定涡轮内外环的回转基准面，以变矩器循环圆的设计参数为依据，绘制内外环的截面轮廓线，通过回转特征生成涡轮的基础环形基体。叶片建模是整个设计的核心环节，采用曲面放样与实体加厚结合的方式构建叶片结构：先根据液流角设计参数绘制叶片进出口的截面型线，匹配泵轮输出的液流冲击角度，保证液流平滑进入涡轮流道，相邻叶片间的流道截面沿圆周方向均匀分布，共设置数十组沿环形阵列的曲面叶片，叶片型线从内环到外环采用渐变曲率设计，既保证液流在流道内的顺畅转向，减少流体冲击损失，又兼顾结构强度需求，避免工作过程中因液力冲击产生结构形变。材质设计上，针对涡轮实际工作场景，为模型赋予金属合金材质效果，外环与内环部分设置哑光金属质感，模拟铸钢基材的表面处理效果，叶片部分添加细微的金属拉丝纹理，还原机加工后的表面质感，同时通过渲染参数调整，区分不同结构面的光影反射效果，清晰呈现叶片的曲面弧度与流道的空间形态。结构细节处理上，在涡轮与输出轴连接的内环位置，设计了匹配传动花键的安装基准结构，外环边缘做了圆弧过渡处理，消除应力集中的结构隐患，所有叶片与内外环的连接位置均做了圆角过渡处理，还原实际生产中的工艺结构，避免建模中出现尖锐棱角的非工程化设计。整个建模过程完全遵循自上而下的设计思路，先确定整体安装尺寸与循环圆参数，再逐步细化叶片、连接结构等细节特征，所有特征均保留参数化关联，可根据不同排量的液力变矩器设计需求调整叶片数量、曲率角度、内外环直径等参数，模型可直接用于后续的工程仿真分析、装配干涉检查以及生产加工参考，完整还原了液力变矩器涡轮的工程结构特点，兼具设计展示与工程应用价值。
