简单桁架式槽型托辊长距离输送机

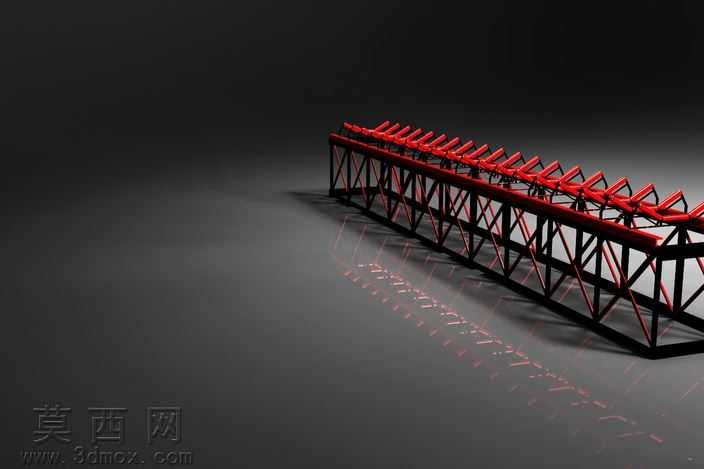

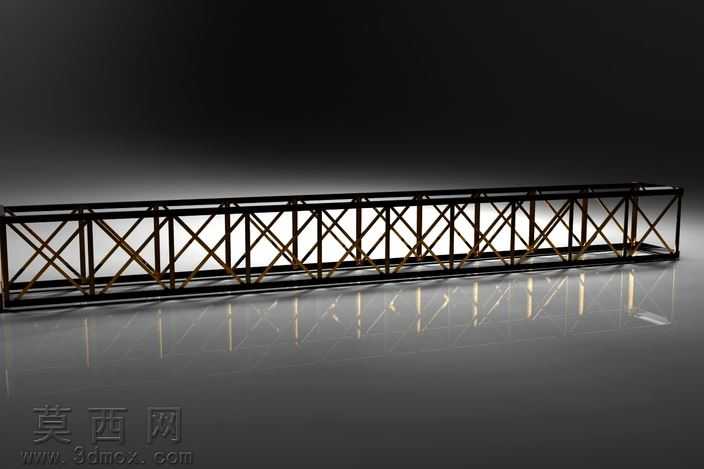

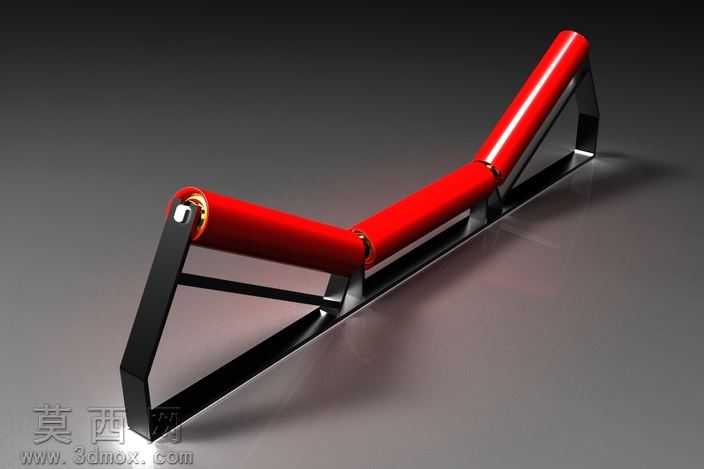

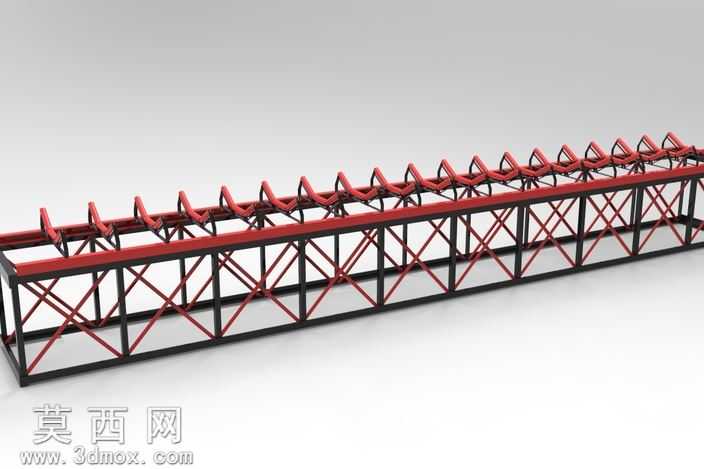

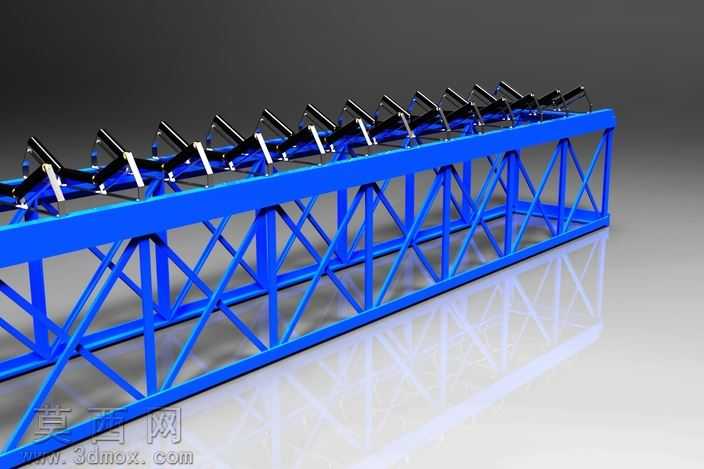

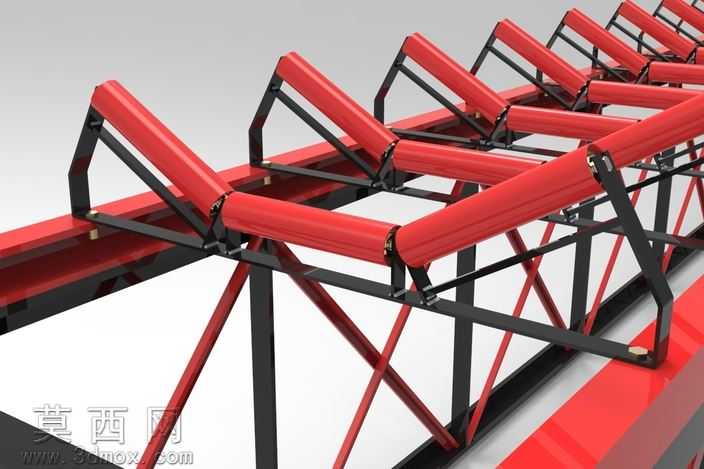

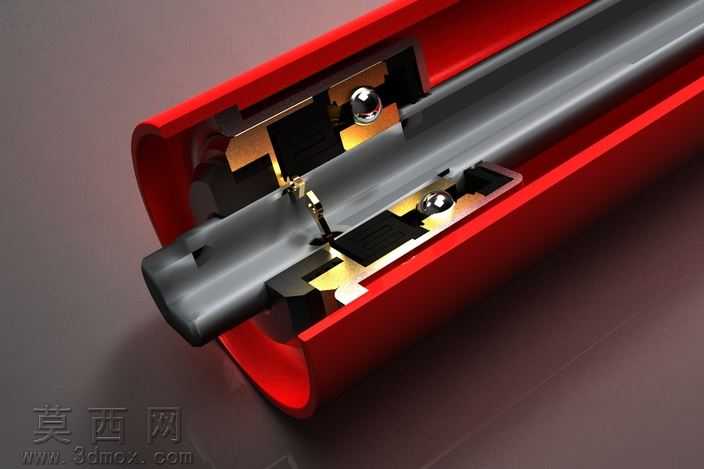

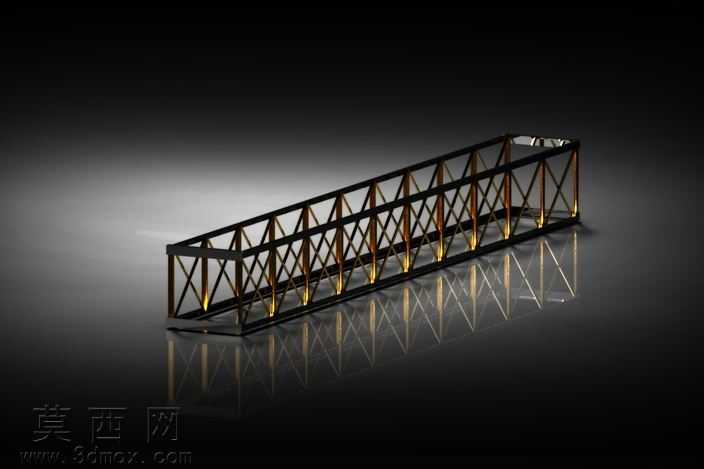

本模型为长距离散料输送用桁架式输送机，采用三维参数化建模完成整体结构搭建，建模过程中先以基准轴、基准面定位整体输送线路走向，确定桁架的总跨度与托辊组排布间距，保证整体结构的直线度与安装基准统一。主体桁架部分采用型材拼接的格构式结构，建模时分别绘制上下弦杆、斜向腹杆、横向连接杆的实体特征，通过阵列、镜像命令完成整段桁架的快速排布，腹杆采用交叉斜撑布局，在保证结构整体抗扭、抗弯刚度的同时，有效降低机架整体自重，适配长距离输送的大跨度架设需求。上部承载段采用槽型托辊组设计，每组托辊由三个托辊单元组成，两侧托辊倾斜设置形成槽型截面，可增大散料装载截面积，避免输送过程中物料撒漏，托辊组按照等间距沿桁架上弦排布，建模时对托辊的辊体、转轴、安装支架分别做细节特征处理，还原托辊与机架的安装配合关系。材质渲染阶段，桁架主体框架赋予哑光黑色金属材质，斜向腹杆与托辊安装支架赋予醒目的红色防锈漆材质，托辊辊体赋予深灰色橡胶包覆材质，通过环境光、漫反射参数调整，还原工业设备的真实金属质感与漆面质感，渲染视角选择斜向俯视角度，可完整展示桁架的格构结构与上部托辊的排布规律。设计思路上优先考虑长距离输送的结构稳定性，格构式桁架相比实体机架可大幅减少材料用量，降低设备制造成本与架设难度，槽型托辊组的排布角度经过适配调整，可满足矿石、煤炭、砂石等散状物料的连续输送需求，各部件的安装接口预留标准装配间隙，可直接拆分导出用于生产加工参考，整体结构无冗余特征，各杆件连接节点、托辊安装位的建模精度满足装配校验需求，可用于输送设备的方案展示、结构受力分析参考以及教学演示使用。
