食品加工用输送称重控制一体机三维设计

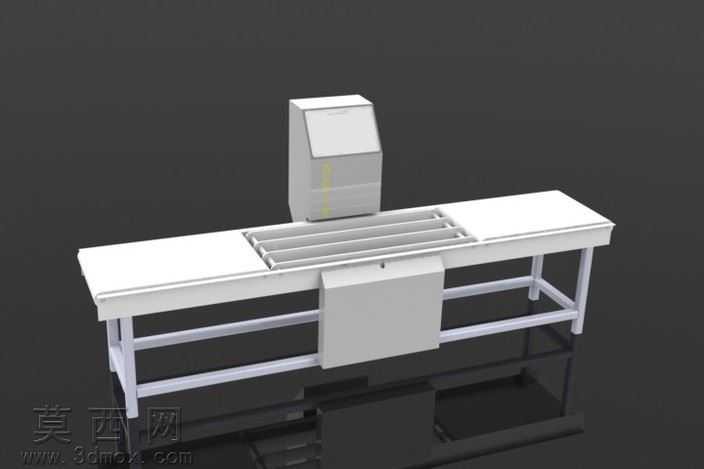

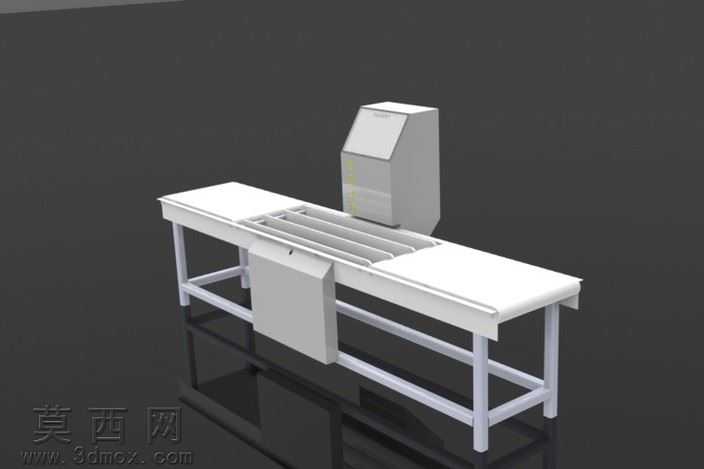

本模型采用SolidWorks进行全参数化三维建模，整体围绕食品加工环节的在线称重检测工位展开设计，完整还原了带式输送、在线称重、不合格品拦截控制的一体化设备结构。建模过程中首先搭建主体支撑框架，采用标准方管焊接结构的简化建模，对支腿、横撑、连接角件均做了等比例还原，框架表面赋予哑光白色喷塑材质，还原工业食品设备常用的外观处理效果，支腿底部设置可调脚杯结构，用于现场安装时的水平调节，适配不同平整度的车间地面。输送段采用平皮带输送结构，建模时还原了皮带托板、主动辊、从动辊、侧边导向条的细节，皮带表面赋予浅白色食品级PU材质，侧边导向条设置多道平行挡边，可对规整盒装、袋装食品进行行进导向，避免输送过程中产品偏移。设备中部上方设置拉姆齐控制器检测头，也就是称重检测单元，建模时还原了检测头的方正壳体结构，内部预留检测传感模块的安装空间，壳体表面赋予浅灰色工程塑料材质，检测头正对输送面的检测工位，可对经过的产品进行实时重量校验。输送段下方设置称重承载单元，与上方检测头配合完成重量数据采集，同时配套设置拦截推料结构的预留安装位，可对称重不合格的产品进行实时剔除。设备末端设置平整出料台，与输送段无缝衔接，方便合格产品流转至下一道加工工序。渲染阶段采用深灰色反光背景搭建展示场景，添加柔和的顶光与侧光组合，对设备的框架结构、输送平面、检测单元做了光影层次区分，金属框架部分添加微弱的环境反射效果，皮带材质做了轻微的漫反射调整，避免材质过于生硬失真。整体设计思路围绕食品加工在线检重的实际工况展开，各部件的装配关系完全按照实际设备的安装逻辑搭建，可直接用于设备方案展示、结构教学演示、产线布局模拟等场景，模型各部件均做了独立分组，方便后续进行结构拆解、参数修改与工程图导出。
