带减速驱动装置的螺旋输送设备三维设计

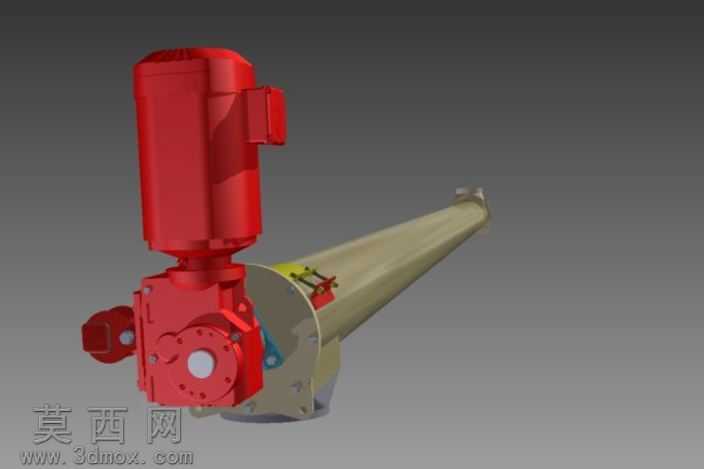

本螺旋输送机三维模型采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，整体结构完整无缺失，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。模型核心由驱动单元、减速传动单元、管式输送筒体、螺旋输送叶片、端部密封连接结构五大模块组成，各部件间装配约束关系完整，可实现动态装配演示，清晰展现设备的组装逻辑与运行配合原理。渲染阶段针对不同部件的材质属性进行了精细化参数调整：驱动电机与减速箱体采用哑光红色烤漆材质，还原工业电机的漆面质感，通过调整粗糙度参数模拟真实漆面的细微颗粒感，添加低强度环境反射提升材质真实度；输送筒体采用米黄色金属磨砂材质，模拟工业输送管道的表面处理效果，对筒体端部的连接法兰、紧固螺栓做了金属镀锌材质处理，还原标准紧固件的金属光泽；螺旋叶片位于筒体内部，建模时采用螺旋扫掠特征生成连续叶片结构，叶片与筒体内壁的间隙控制在合理工程范围，符合实际设备的运行间隙要求，避免出现卡料、磨壳的设计缺陷。设计过程中充分考虑磨料输送的工况需求，对减速箱与筒体的连接部位做了加强筋结构设计，提升重载输送工况下的连接强度，驱动端的密封结构采用多层装配设计，可有效防止磨料输送过程中粉尘进入减速箱内部，延长设备使用寿命。模型整体结构紧凑，驱动单元与减速箱采用直连式安装布局，减少了传动环节的功率损耗，同时缩小了设备整体占地面积，适配多种安装场景的布局需求。各零部件的建模均采用参数化特征构建，关键尺寸可根据实际输送量、输送长度需求进行快速调整，具备良好的设计复用性，可直接作为同类型螺旋输送设备的设计参考模板，帮助设计人员缩短同类产品的开发周期，减少前期建模的重复工作量。
