十字轴式万向传动接头三维建模作品

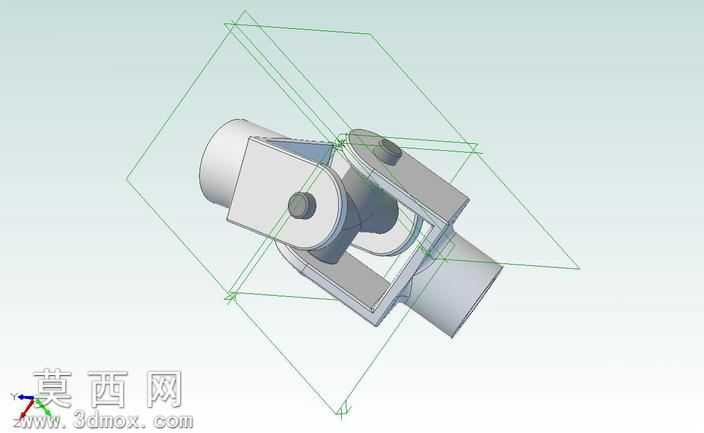

本次万向接头的三维建模，以实现两相交轴间的动力传递为核心设计目标，整体采用十字铰接式经典万向节结构，建模过程中先完成两端连接轴段的基础特征绘制，两个轴段分别带有叉形铰接耳座，耳座上预留同轴的销轴安装孔位，保证装配后销轴的同轴度公差符合传动部件的设计要求。中间十字轴部分作为核心传动构件，四个轴颈分别与两端叉耳的安装位对应，建模时严格控制轴颈与孔位的配合间隙，还原实际装配中转动副的活动余量，避免出现结构干涉影响铰接转动的问题。建模过程中对所有棱边做了符合机械加工规范的圆角处理，去除尖锐棱角，还原真实五金零件的加工工艺特征，材质配置上整体采用合金结构钢的金属材质参数，调整金属粗糙度、反光度参数，让模型呈现出工业金属零件的真实质感，渲染时采用等轴测视角展示，搭配半透明的基准参考面，清晰呈现各部件的空间装配关系与活动范围。设计过程中没有完全照搬现有标准件的尺寸参数，而是根据通用传动场景的适配需求，调整了叉耳的厚度、十字轴的轴颈直径以及两端连接轴的外径尺寸，让整体结构的强度适配中小扭矩的传动场景，同时保证铰接转动的灵活性，能够实现两轴在存在一定夹角偏差时的连续动力传输，可用于机械原理演示、小型传动机构的虚拟装配验证等场景，建模过程中反复校验了各部件的活动行程，确保在最大允许偏转角度范围内，十字轴与叉耳之间不会出现卡滞、碰撞的问题，各连接部位的结构强度也通过虚拟受力校验，满足常规传动场景的使用需求。
