带支撑立柱的弯曲过山车轨道段结构设计

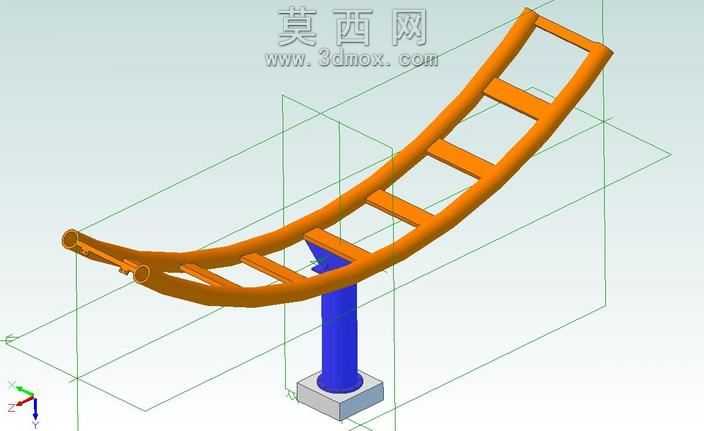

本模型为游乐设施领域的弯曲过山车轨道段三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分轨道主体、支撑立柱、底部基座、端部连接结构四个独立模块分别建模，再通过装配约束完成整体组合，确保各部件的位置精度与装配合理性。轨道主体部分采用扫掠特征生成，先绘制符合过山车运行动力学要求的平滑弯曲空间路径作为扫掠引导线，再绘制双轨加横向梯状肋板的截面轮廓，沿引导线扫掠后得到连续的弯曲轨道结构，轨道表面赋予高饱和度橙色哑光塑料材质，模拟实际游乐设施轨道的防护涂层质感，同时便于在装配视图中清晰区分轨道与支撑部件。支撑立柱采用圆柱拉伸特征生成，柱身赋予深蓝色金属烤漆材质，底部搭配方形混凝土质感基座，基座通过拉伸加倒角特征制作，表面赋予浅灰色哑光混凝土材质，还原真实轨道支撑结构的材质搭配与视觉效果。轨道端部设计有带轴孔的连接结构，用于与相邻轨道段实现铰接装配，轴孔位置添加同轴度约束参考，方便后续装配时的对位操作；轨道内侧的横向肋板等间距排布，既保证轨道整体结构刚度，又合理控制模型整体重量，避免不必要的特征冗余。建模过程中对轨道弯曲段的曲率进行了反复校验，确保曲率过渡平滑无突变，符合过山车运行时的离心力变化要求，避免出现应力集中的结构拐点；支撑立柱与轨道底面的连接位置添加了贴合约束，模拟实际焊接或螺栓连接的装配状态，整体模型无多余碎面、无特征错误，所有倒角、圆角细节均按照实际机械加工要求添加，既满足结构展示需求，也可作为游乐设施轨道设计的参考样例，用于验证弯曲轨道的结构布局、支撑位置合理性，也可用于相关机械设计教学中的扫掠特征、装配约束操作演示。
