小型汽车用固体盘式制动器制动盘设计

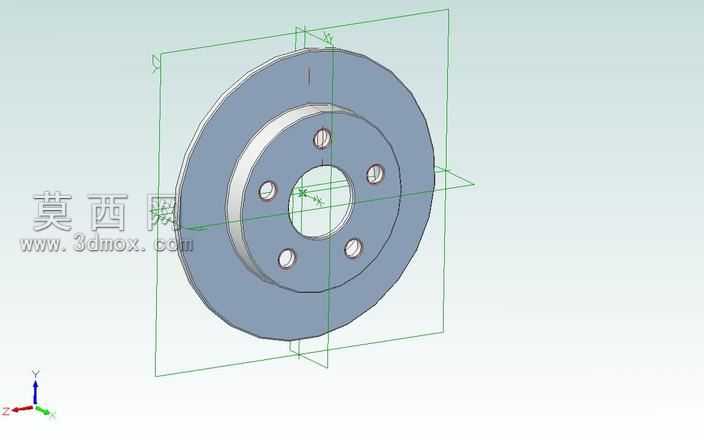

本作品为面向小型乘用车设计的固体制动盘三维模型，建模过程严格遵循汽车制动系统的实际设计规范，以真实小型车制动盘的尺寸参数为基准开展三维构建。建模阶段首先绘制制动盘的中心基准轴与安装基准面，确定制动盘的中心回转轴线，以此为基础绘制盘体的截面轮廓，通过回转特征生成制动盘的基础盘体结构，盘体采用等厚度实心圆盘设计，匹配固体制动盘的结构特性，保障制动过程中的结构刚度与热容量。随后构建中心安装凸台结构，凸台与盘体采用一体化建模方式保证结构连续性，在凸台上均匀排布五个安装螺栓孔，孔位按照圆周等角度分布，匹配乘用车轮毂的安装孔位标准，每个螺栓孔都添加了安装倒角特征，避免装配过程中出现应力集中与装配干涉问题。模型构建过程中对盘体的内外径尺寸、安装凸台的高度、螺栓孔的孔径与分布圆直径都进行了参数化设定，可根据不同车型的安装需求快速调整参数完成适配。材质设定上，制动盘主体采用灰铸铁材质参数，还原真实制动盘的材料质感，渲染阶段对盘体表面赋予细腻的铸铁磨砂质感，安装孔边缘做轻微的金属高光处理，基准面与基准轴采用半透明绿色显示，清晰呈现模型的装配基准与结构层次。设计思路上，这款固体制动盘主打小型乘用车的日常通勤使用场景，实心盘体结构相比通风盘结构更简单、制造成本更低，能够满足小排量小型车的制动负荷需求，盘体边缘做了微小的倒角处理，去除锐边避免加工与装配过程中的割伤风险，同时减少制动过程中边缘的应力开裂隐患。模型完整还原了固体制动盘的所有核心结构特征，没有多余的冗余特征，建模逻辑清晰，特征树层级分明，可直接用于制动系统的装配模拟、运动干涉检查，也可作为制动相关教学演示的三维素材，帮助理解盘式制动器的核心部件结构与装配关系。
