多工位连续滚压成形工业设备

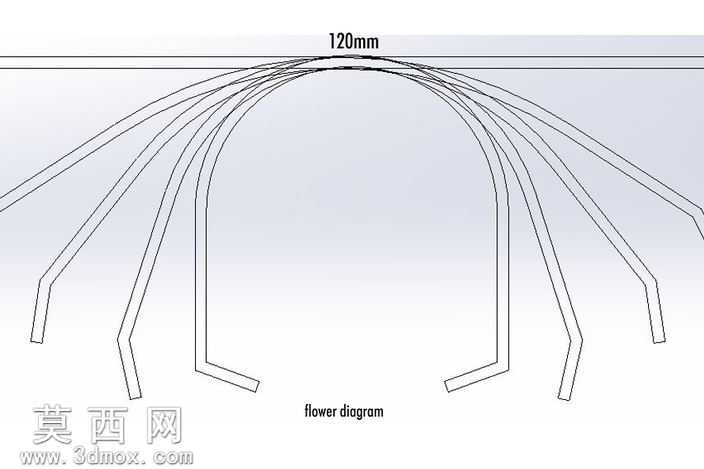

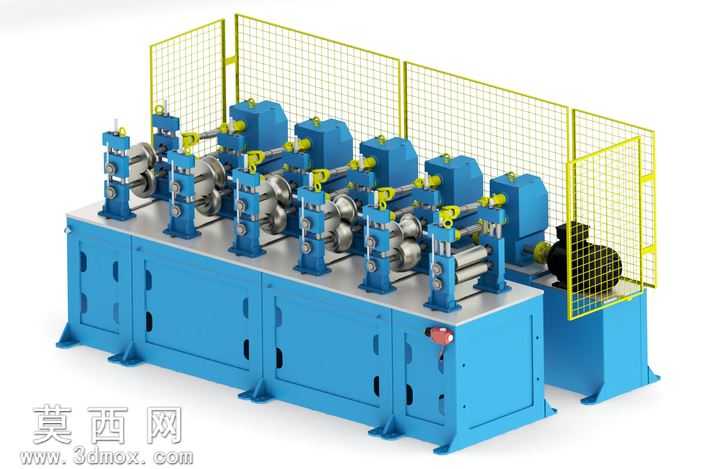

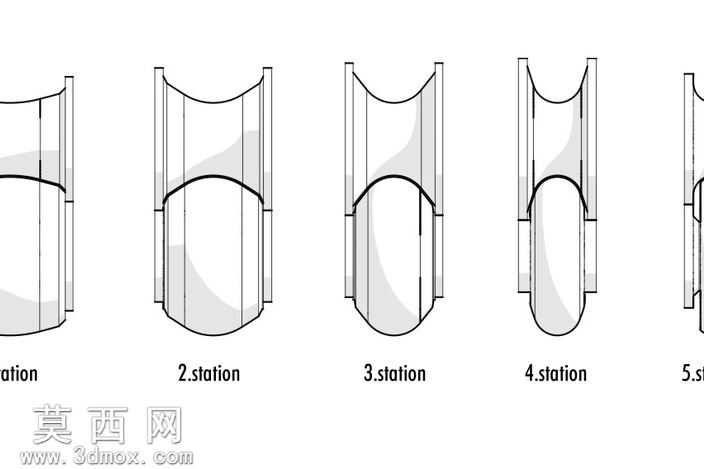

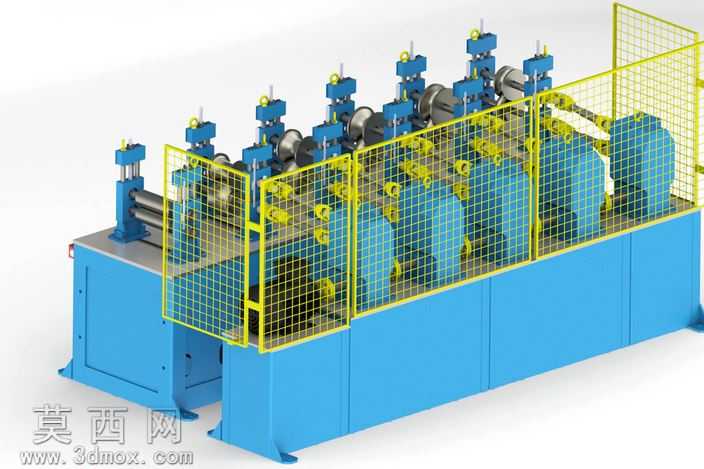

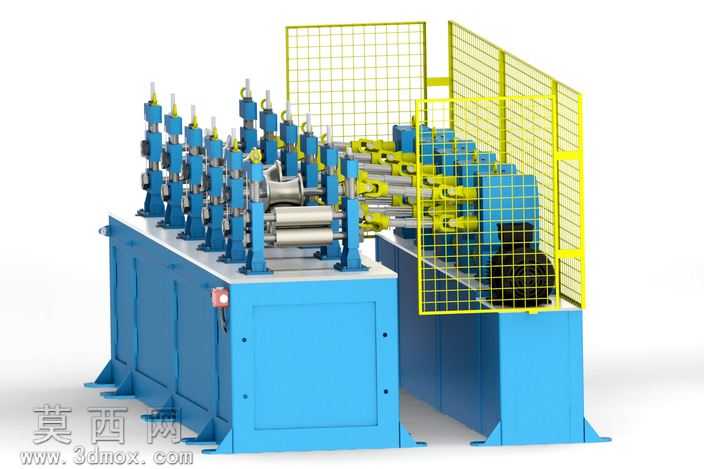

本作品为多工位连续滚压成形设备的三维设计模型，整体采用模块化设计思路完成建模搭建，在三维建模过程中严格遵循工业设备实际生产的尺寸比例与装配逻辑，完整还原了设备从动力端到执行端的全部结构细节。模型主体底座采用一体化焊接柜体结构设计，建模时对柜体的门板开合结构、侧边走线槽位、底部安装调平脚座都做了精细化还原，柜体表面赋予哑光蓝色工业烤漆材质，金属边缘做了细微的倒角与磨损质感处理，还原真实工业设备的使用质感。上部的多组滚压工位采用等间距排布设计，每一组辊压单元都独立建模，包含立式支撑座、上下可调辊轮、调节手轮、传动连接轴、黄色防护操作手柄等细节部件，辊轮部分赋予高抛光金属材质，支撑座与传动件做了金属发蓝与镀锌的材质区分，清晰展现不同部件的功能属性。设备动力端设置有独立的电机安装位，搭配黑色网罩防护结构，与主柜体做了分体式建模处理，还原真实设备的动力布局。设备外围的安全防护围栏采用黄色方管框架搭配金属网格结构建模，围栏的开合门页、锁止结构都做了可动式的装配设计，符合工业设备安全防护的设计规范。在渲染环节，采用工业场景常用的柔和顶光搭配侧方补光，既突出设备蓝色柜体与黄色防护件的色彩对比，也清晰展现金属辊轮的反光质感与结构层次，所有部件的装配间隙都按照实际生产公差做了调整，避免出现模型穿模、结构错位的问题。设计过程中重点考虑了设备的连续加工属性，多组辊轮依次排布可实现金属型材从进料到逐步滚压成形的连续作业流程，每一组辊轮的位置调节结构都做了可活动的建模处理，可直观展示设备的辊型调节逻辑，整体模型结构完整，材质区分清晰，可用于设备方案展示、结构教学、生产参考等多类场景。
