铝板开卷校平送料生产线设备

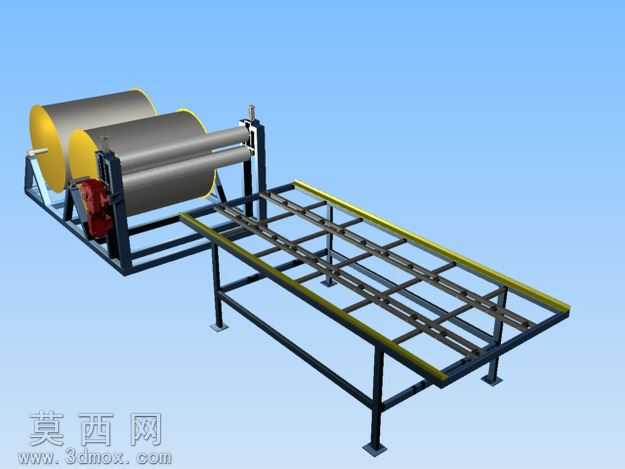

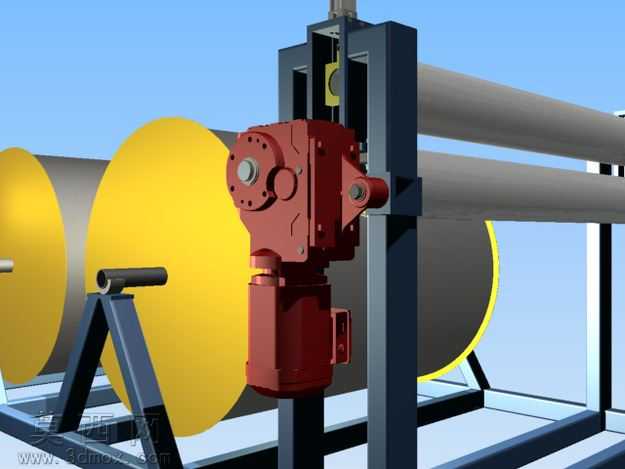

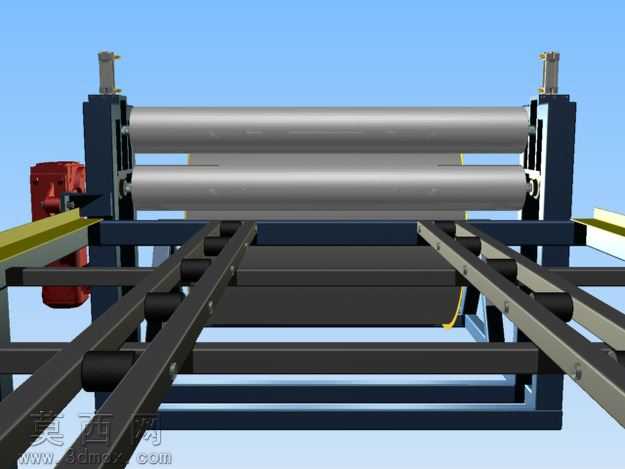

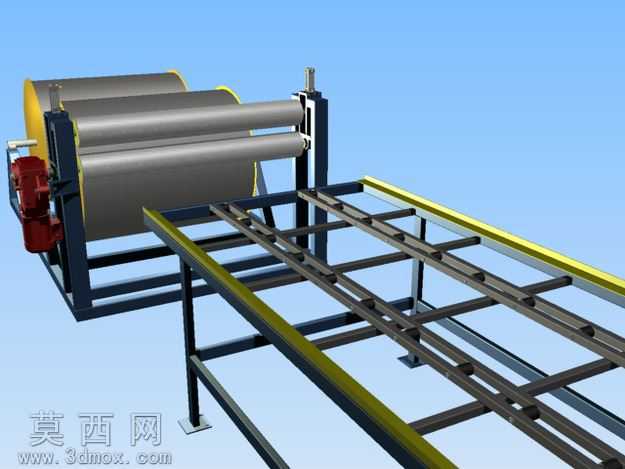

本模型为铝板开卷校平送料专用生产设备，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的真实结构与装配关系。模型渲染阶段采用工业级写实渲染方案，对不同部件赋予对应物理材质：开卷辊轴部分采用抛光金属材质，还原冷轧钢辊的光滑金属质感与表面反光特性；驱动端的减速电机采用铸铁哑光材质，搭配红色防锈漆外观还原工业电机的真实视觉效果；设备支撑机架采用标准型钢焊接结构建模，赋予黑色防锈漆材质，同时还原型钢的截面轮廓与焊接拼接的结构细节；送料台架两侧的导向条采用黄色警示漆材质，符合工业设备的安全配色规范；送料台的支撑横梁采用标准型材建模，还原型材的安装孔位与拼接结构，底部的可调支撑脚采用金属加橡胶垫的材质组合，还原设备调平支撑的真实结构。从结构设计来看，设备整体分为开卷机构与送料台架两大核心部分：开卷机构采用双辊平行布局搭配单侧驱动方案，驱动端通过减速电机直接连接主动辊，依靠辊面与铝卷的摩擦力带动铝卷转动完成放料，双辊的间距设计适配不同卷径的铝卷安装需求，辊轴两端采用带座轴承安装于立式机架上，保证辊轴转动的同轴度与稳定性；送料台架采用型钢焊接的框架式结构，台面布置多根平行的承托横梁，为展开后的铝板提供平稳的承托支撑，两侧的黄色导向条可对铝板的输送方向进行限位，避免铝板送料过程中出现偏移，台架的长度设计匹配铝板开卷后的送料行程，可直接对接后续的校平、切割工位，实现铝板从开卷到后续加工的连续输送。设计过程中充分考虑设备的实用性与装配合理性，所有部件的连接位置均预留标准安装孔位，螺栓、轴承等标准件均采用标准件库调用，保证模型可直接用于工程参考与方案演示，整体结构紧凑，布局合理，可有效完成铝卷的开卷送料工序，配合后续设备完成铝板的断台、变平、拆卷机板切割加工流程，切削过程中铝板可沿接触辊沿生产线平稳输送，满足铝板加工生产线的连续生产需求。
