金属型材拉直校正专用机械设备

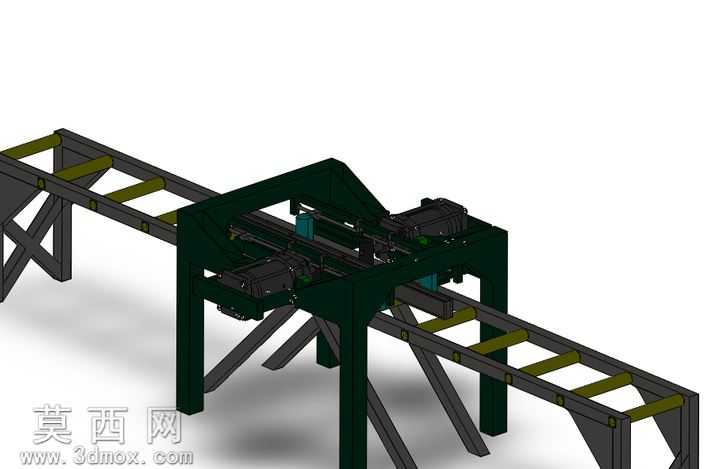

本作品为金属型材拉直校正专用设备的三维设计模型，采用SolidWorks2010版本完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运行逻辑。模型渲染阶段采用工业机械常用的哑光深绿作为主机架主体材质，输送辊道支架采用深灰磨砂金属材质，辊道承重梁采用橄榄绿耐磨涂层材质，电机等动力部件采用哑光黑工程材质，各部件材质区分清晰，渲染光影效果贴合工业设备真实质感，能够直观展现设备的外观形态与结构层次。结构设计上，设备采用龙门式主机架搭配双侧倾斜支撑腿的结构形式，有效保障设备运行过程中的结构稳定性，避免拉直作业时产生的反作用力导致机架形变；长距离输送辊道采用分段式桁架支撑结构，每段辊道设置等距分布的承重托辊，可适配长尺寸金属型材的输送需求；拉直执行机构集成于龙门架内部，采用对称式双动力模组设计，支持单侧独立调节，可通过补偿磨损垫片调整夹持间隙，适配不同规格金属型材的拉直作业需求，所有结构连接位置均做了加强处理，关键受力部件的结构强度经过校核，可满足常规金属型材拉直作业的载荷要求。设计思路围绕金属型材加工过程中易出现弯曲形变的痛点展开，整体结构兼顾实用性与易维护性，辊道与主机架采用模块化装配设计，便于后期部件更换与检修，双侧可调的拉直模组可适配不同形变程度的金属型材校正作业，无需复杂调整即可完成多规格型材的拉直加工，设备整体布局紧凑，输送进料、拉直校正、出料输送的工序衔接流畅，可直接对接金属型材加工生产线使用，模型包含完整的装配体与各零部件特征，可用于结构验证、作业仿真以及加工生产参考。
