可折叠便携金属户外烧烤炉结构设计

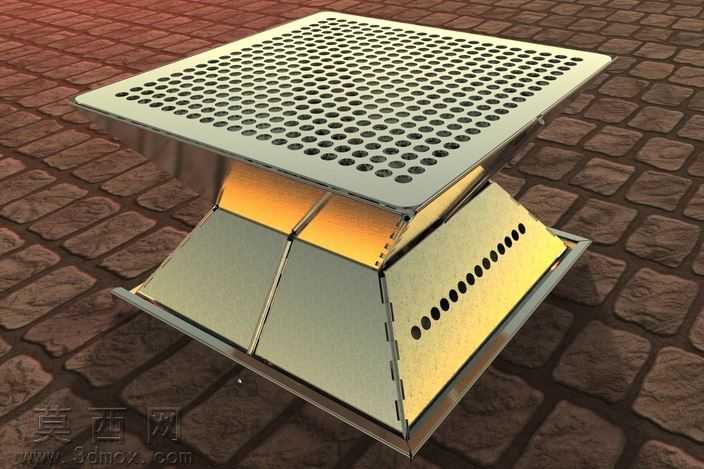

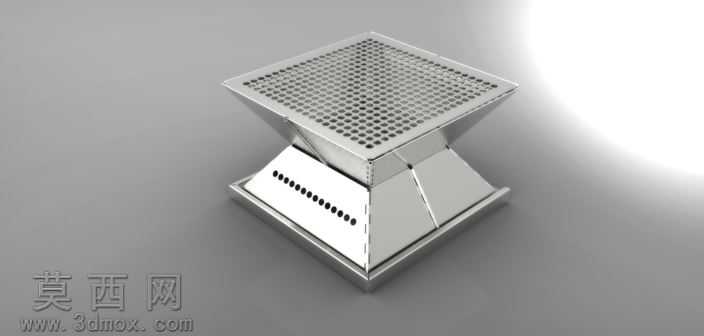

本作品为可折叠式金属移动烧烤炉三维设计，整体采用钣金结构作为核心设计载体，在三维建模阶段优先以激光切割、折弯加工的工艺可行性为核心准则开展结构搭建。建模过程中首先对烤架网面进行参数化设计，均匀排布的圆形镂空烤孔按照等距阵列规则生成，既保证烤制过程中热量的均匀传导，也避免食材掉落，同时兼顾镂空结构的结构强度，防止网面在高温承重状态下发生形变。炉体支撑结构采用多段钣金拼接的折叠式设计，建模时精准计算每一块钣金件的折弯角度与拼接卡扣位置，确保所有部件可完全折叠收拢为扁平状态，大幅降低收纳与运输过程中占用的空间，实现便携使用的核心需求。材质渲染阶段，针对金属钣金的材质特性进行精细化调整，主体炉身采用哑光拉丝不锈钢材质参数，还原金属板材经过激光切割、折弯加工后的细腻金属质感，烤网部分做轻微的耐高温磨砂质感处理，炉体内部受热区域添加暖黄色的自发光材质效果，模拟炭火燃烧时的光线漫反射状态，搭配砖石地面的环境贴图进行全局光照渲染，让整体渲染效果贴近真实户外使用场景。结构设计上，炉身下半部分的围板同样设置有序列通风圆孔，建模时精准匹配通风孔的孔径与排布间距，保证烤制过程中炉内空气可以形成顺畅对流，为炭火燃烧提供充足氧气，同时避免炭灰飞溅。所有拼接部位的卡扣结构均做了公差预留设计，确保组装时无需额外焊接或复杂紧固件，仅通过钣金件之间的折弯卡扣即可完成组装，下摆支撑结构展开后可形成稳定的梯形支撑形态，保证放置在不平整户外地面时依然具备足够的结构稳定性，不会发生侧翻风险。整个设计过程完全围绕钣金加工的工艺特性展开，所有部件均为平面板材切割后折弯成型，无需复杂的冲压或铸造成型工序，有效降低生产加工的成本，同时折叠结构的设计让产品兼具实用性与便携性，适配户外露营、庭院烧烤等多种使用场景。
