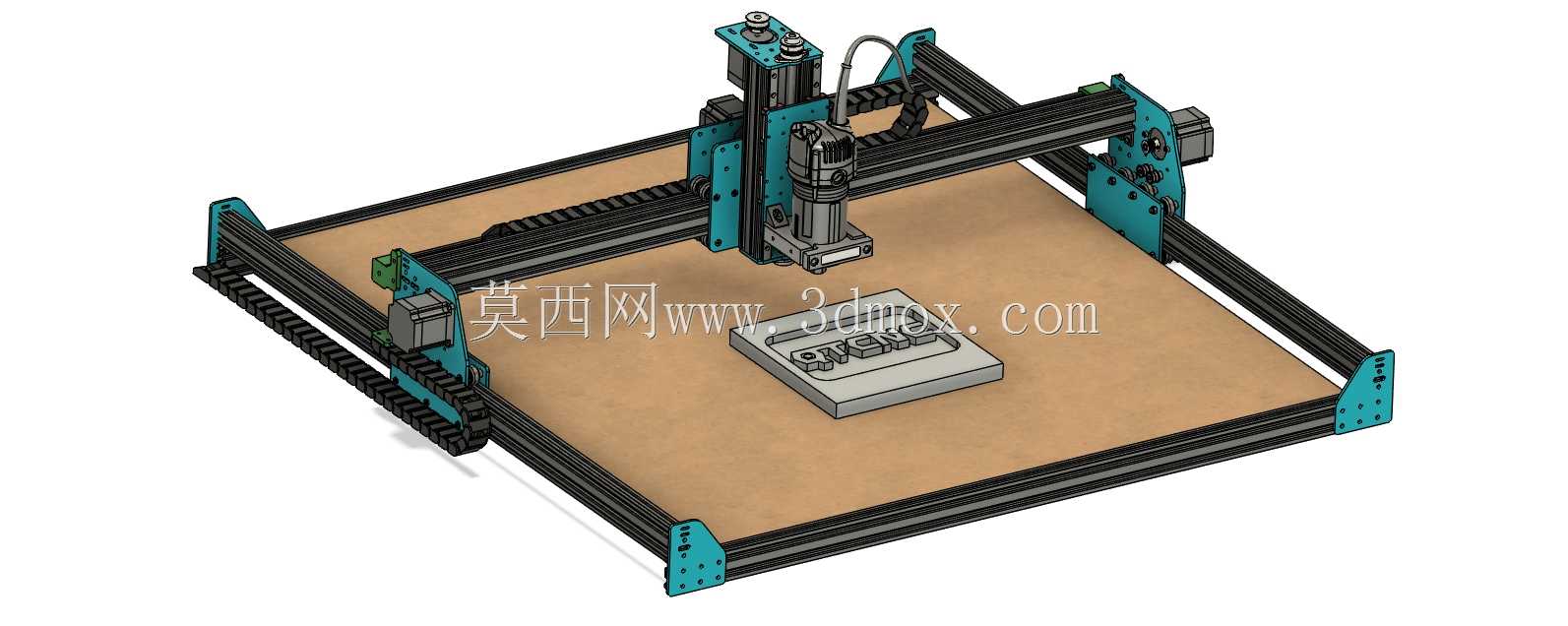

改良款桌面级X-Carve数控雕刻加工设备

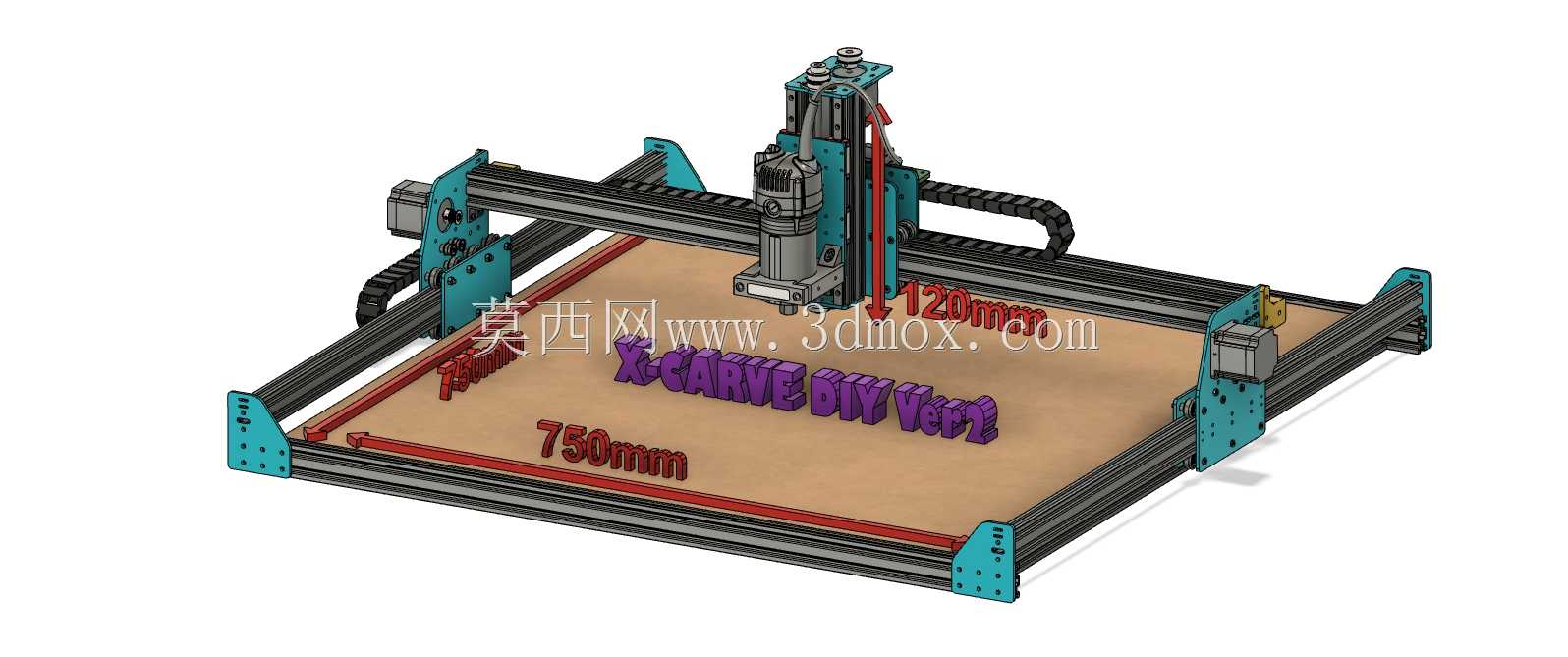

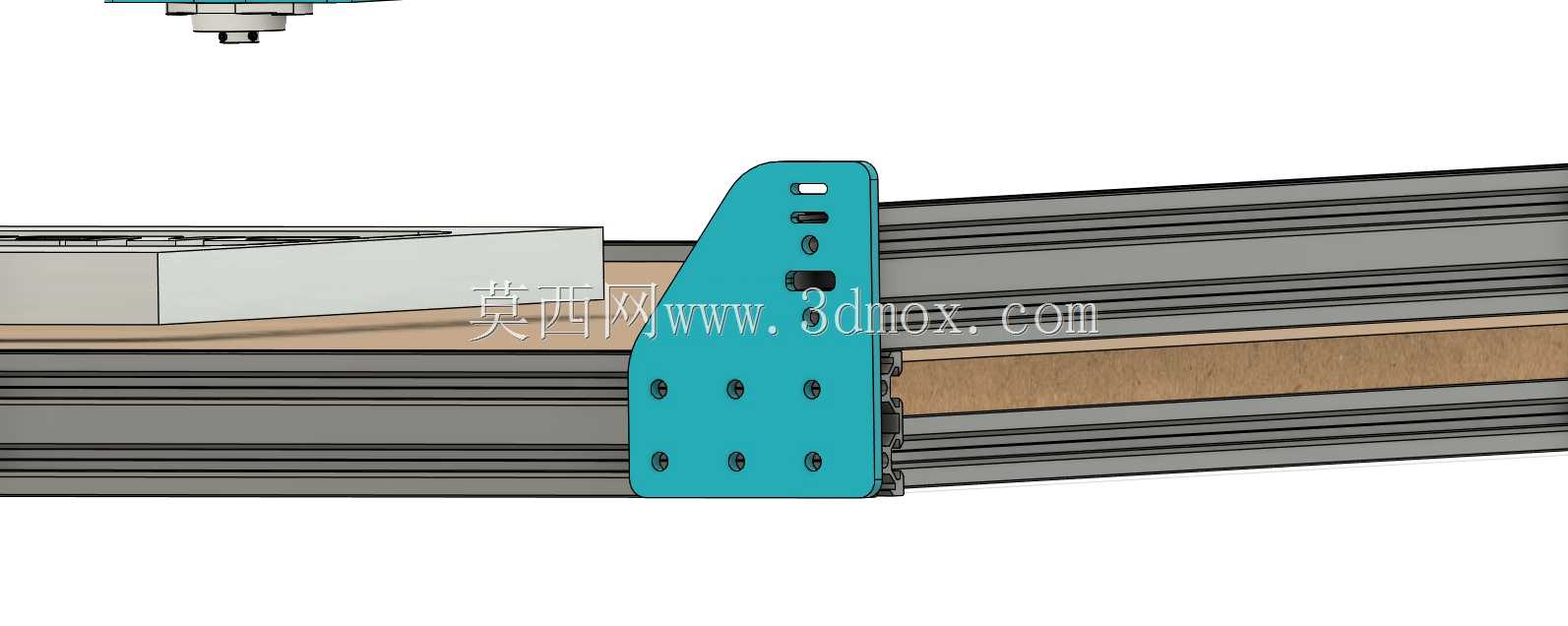

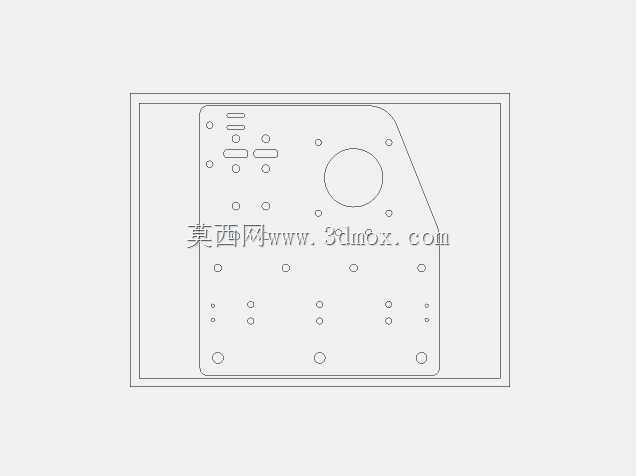

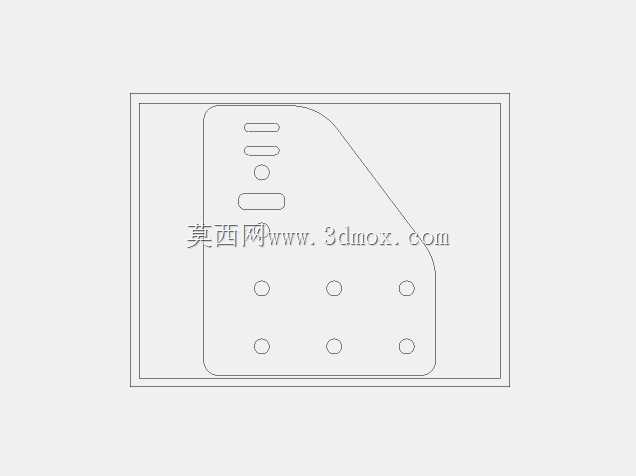

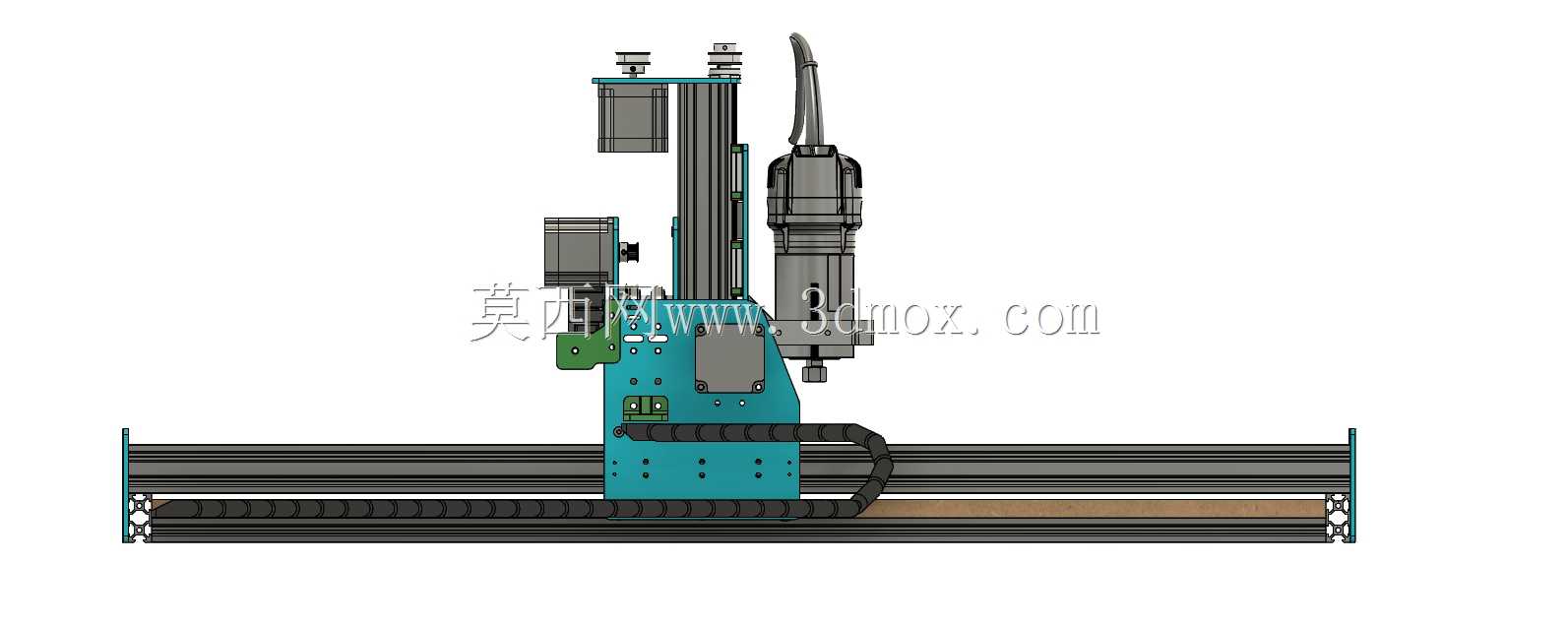

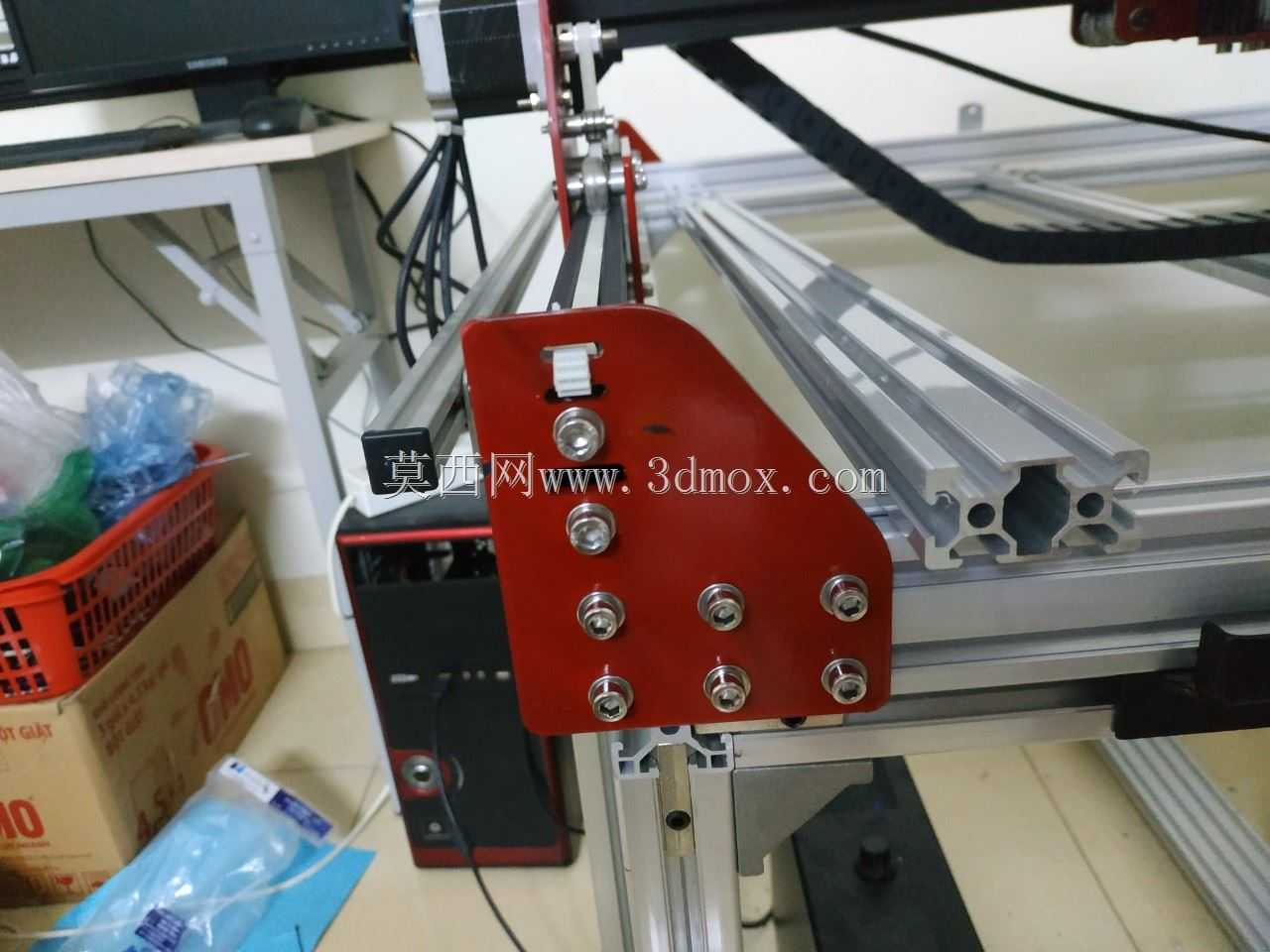

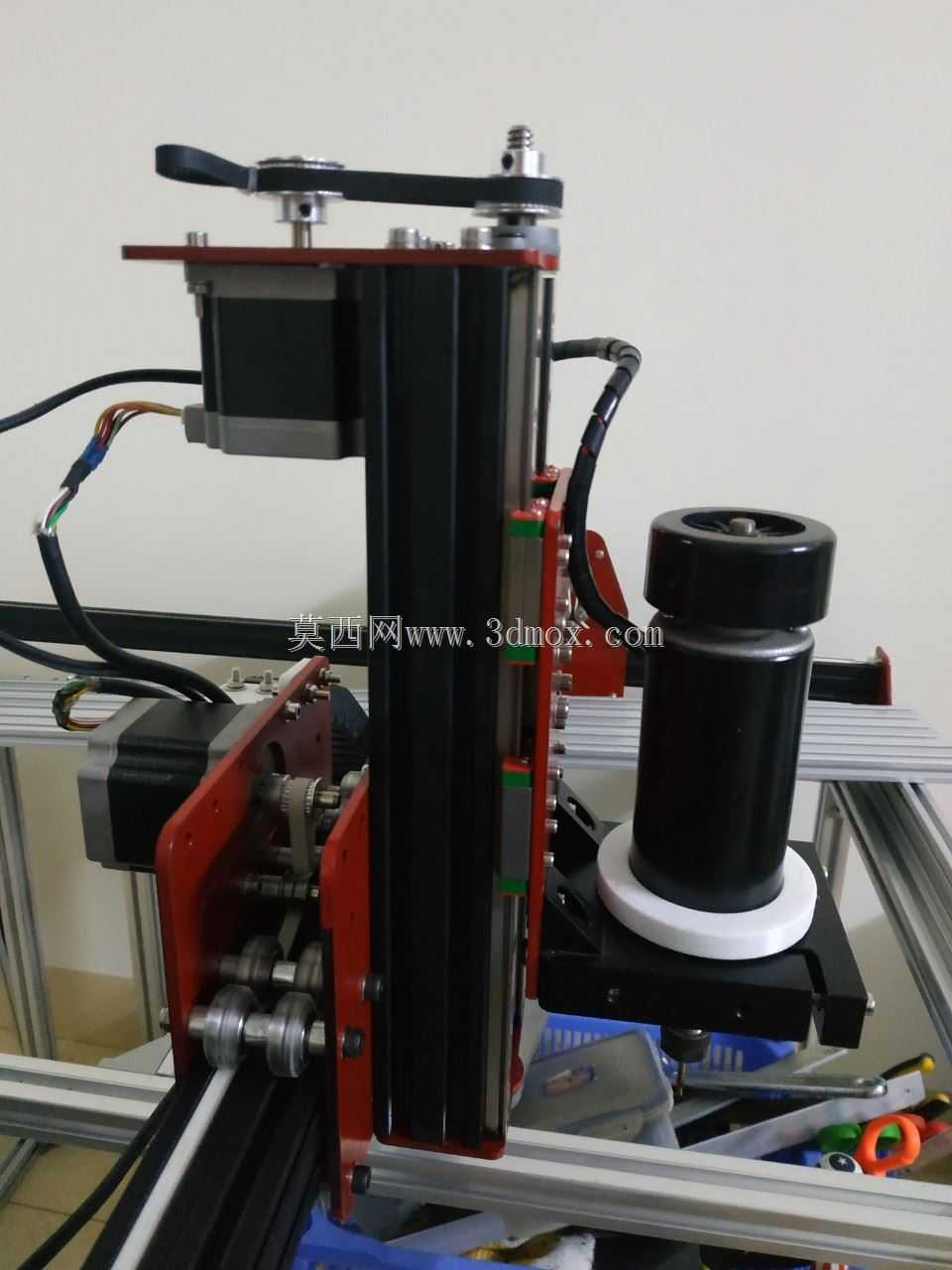

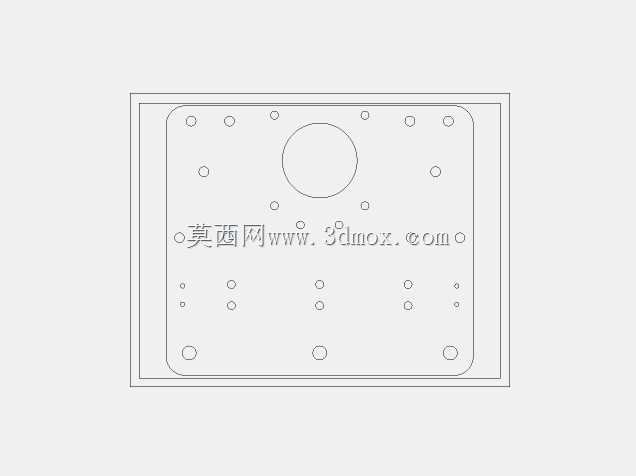

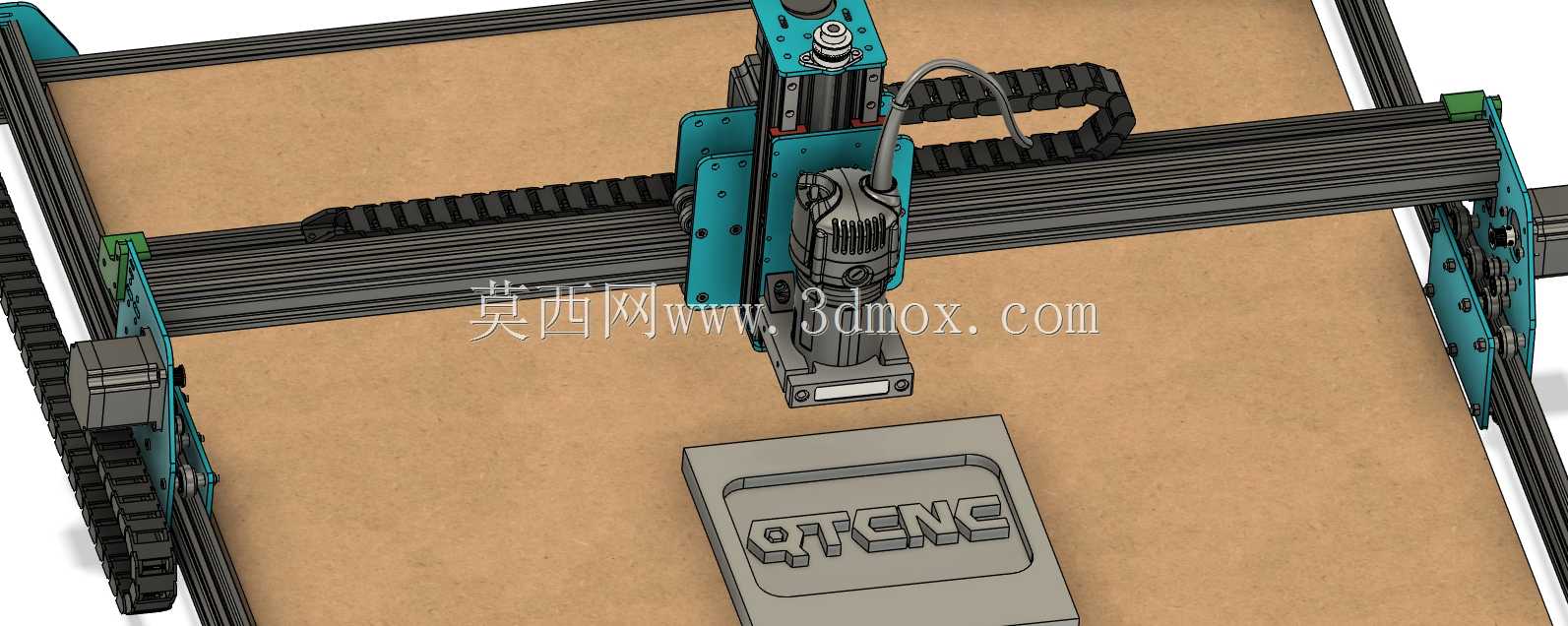

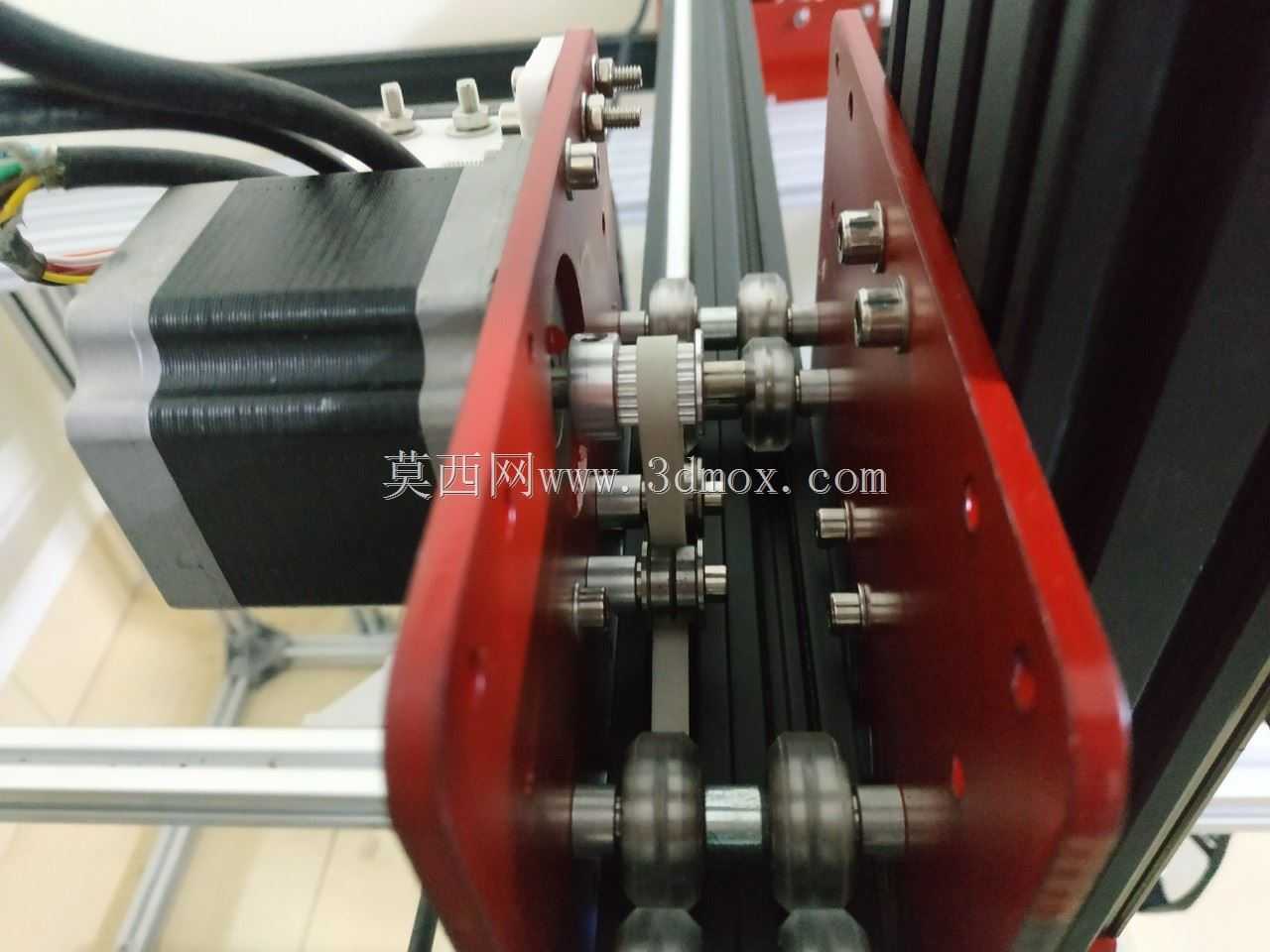

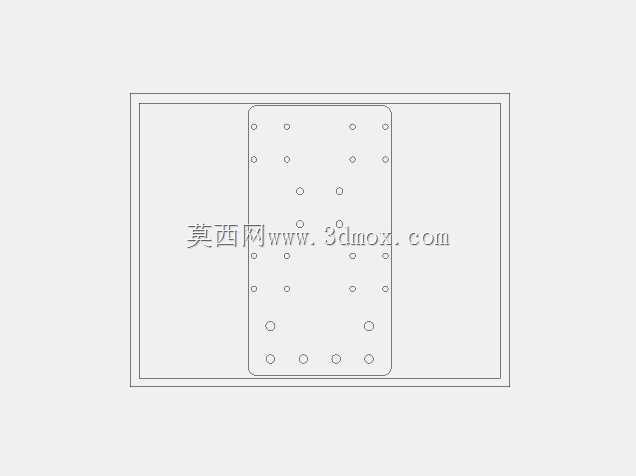

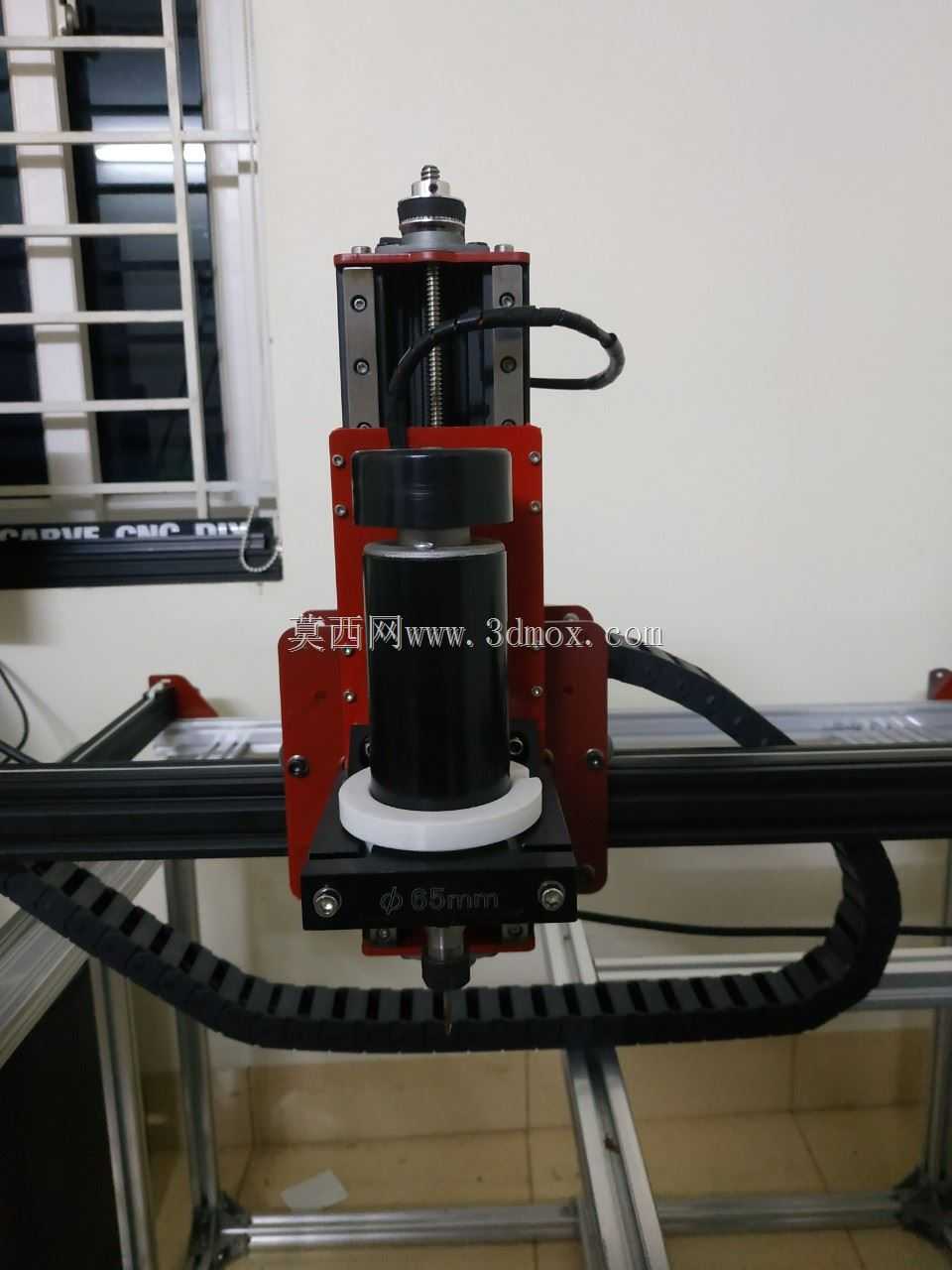

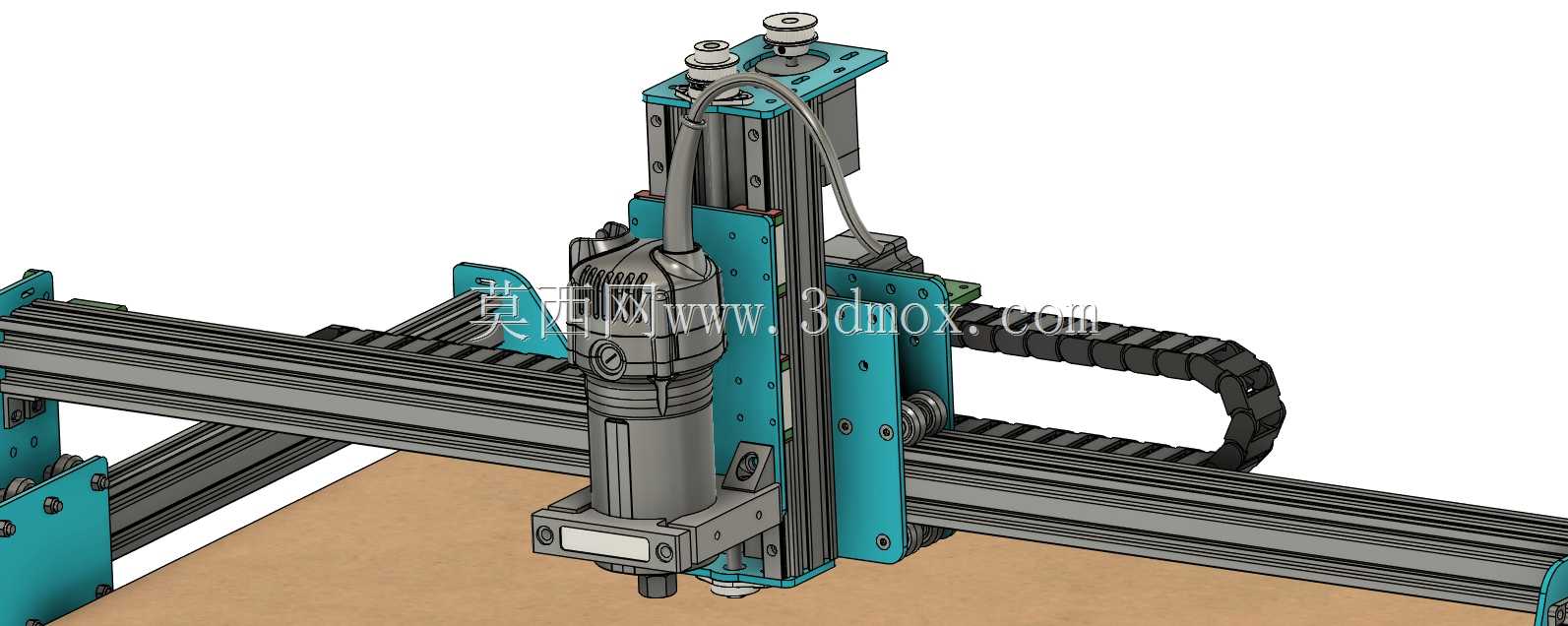

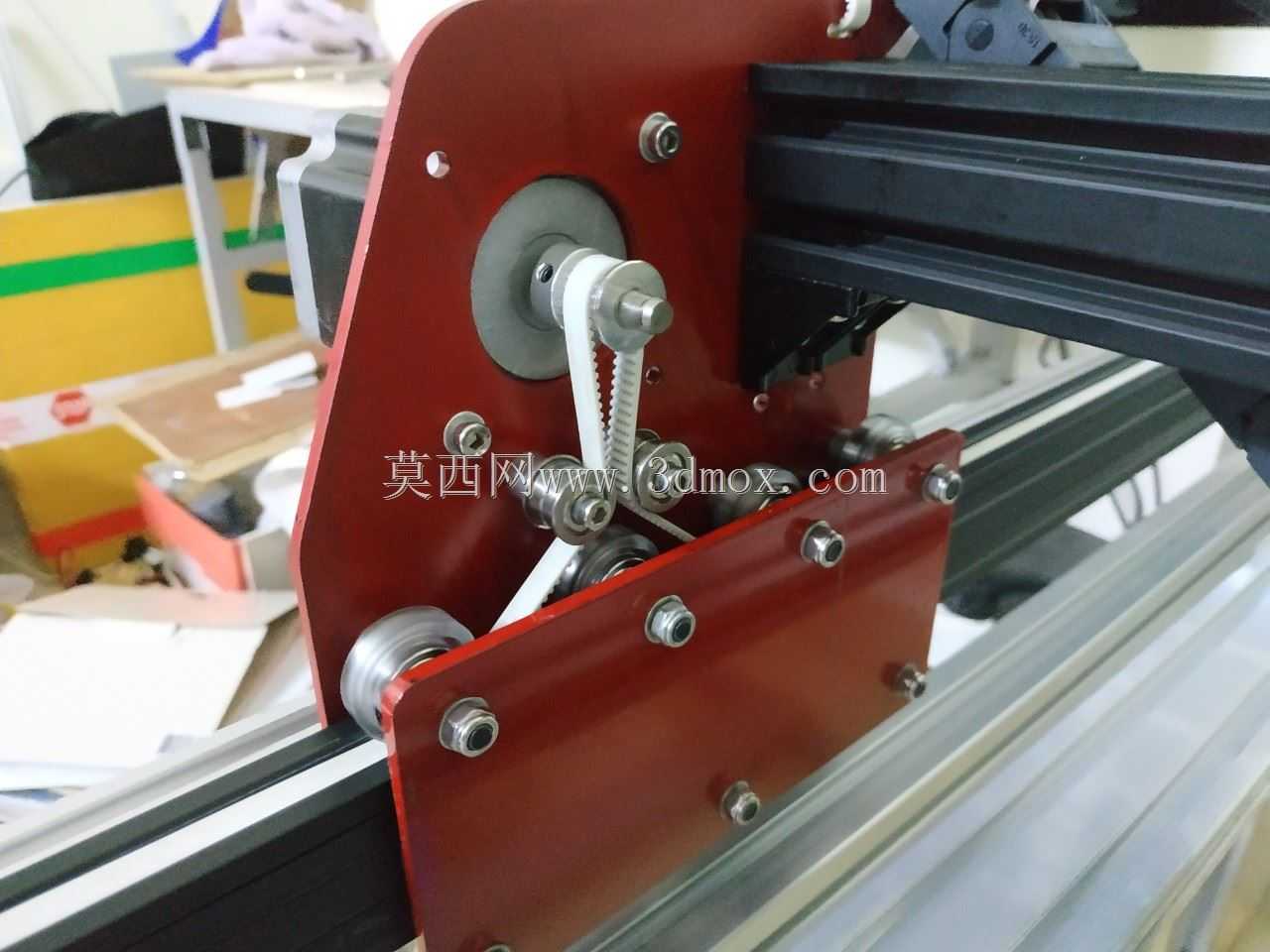

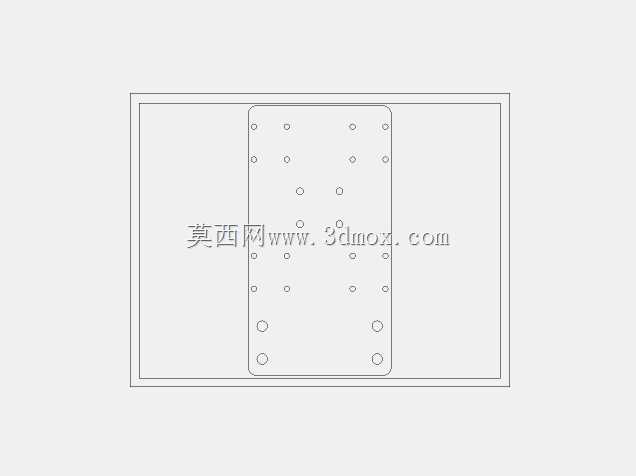

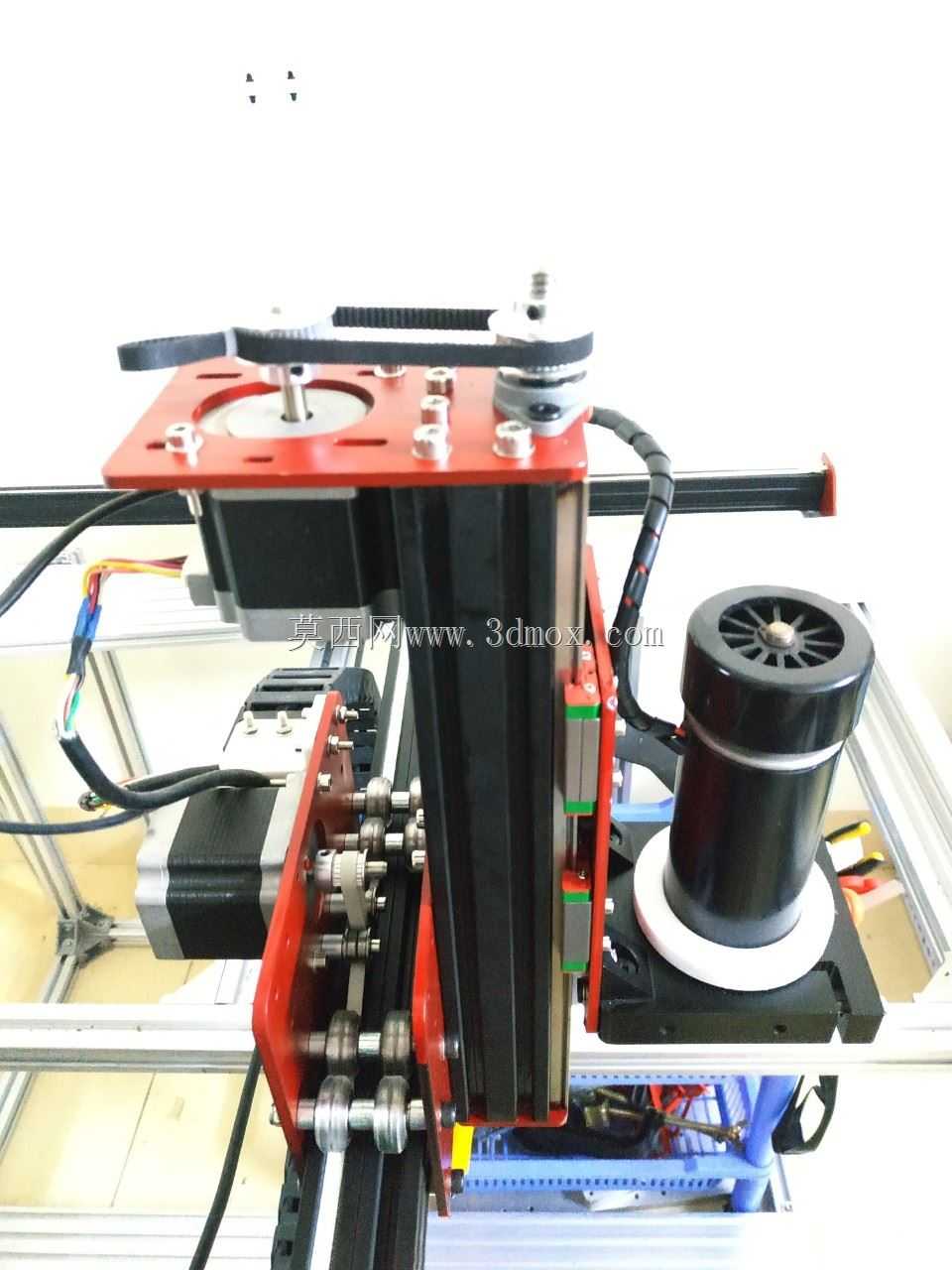

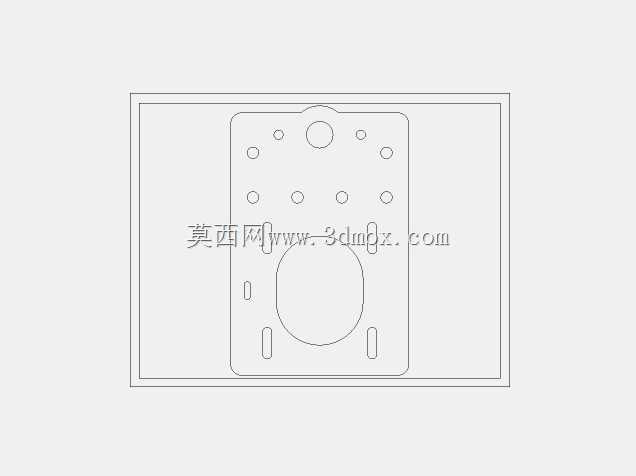

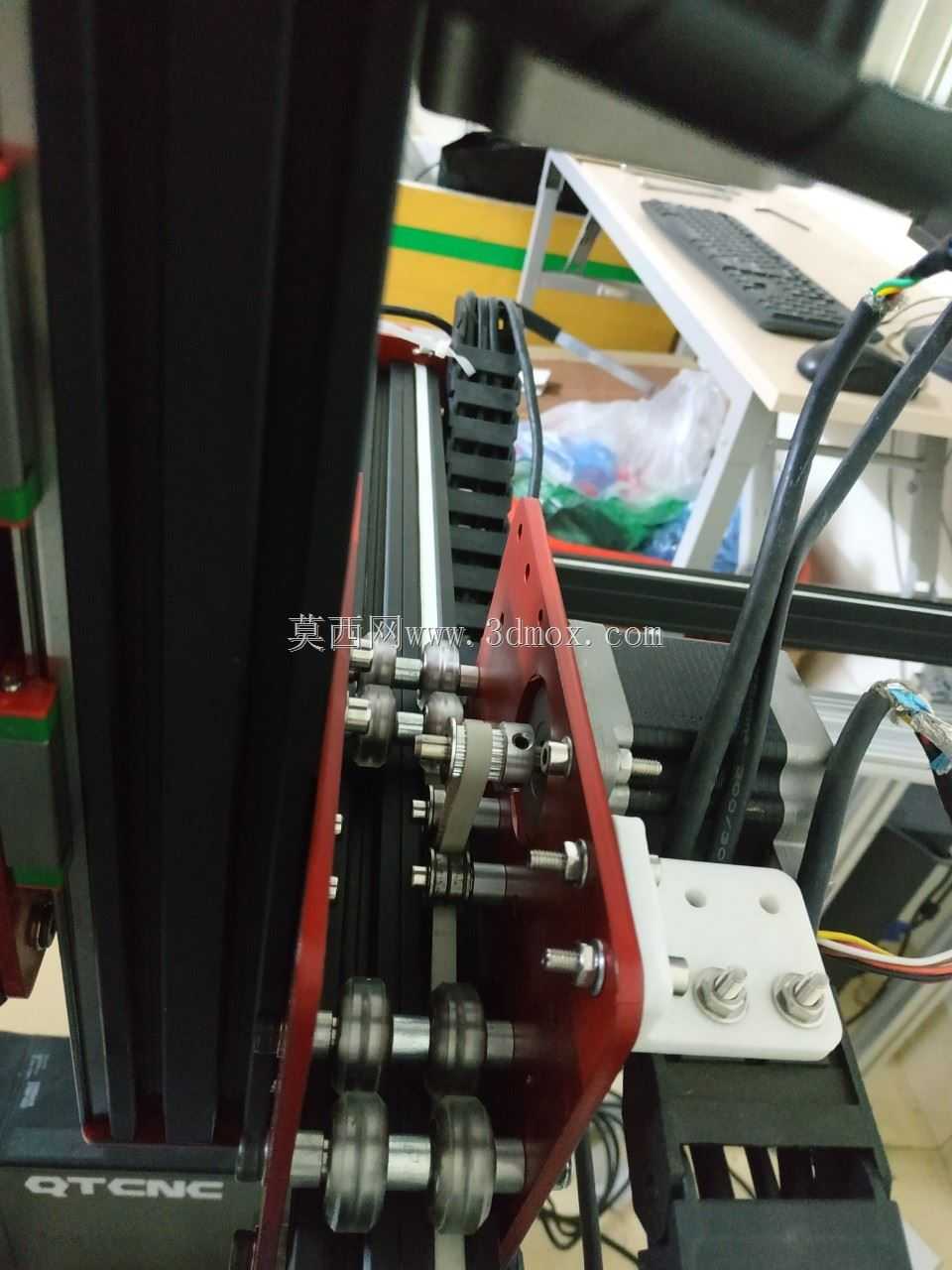

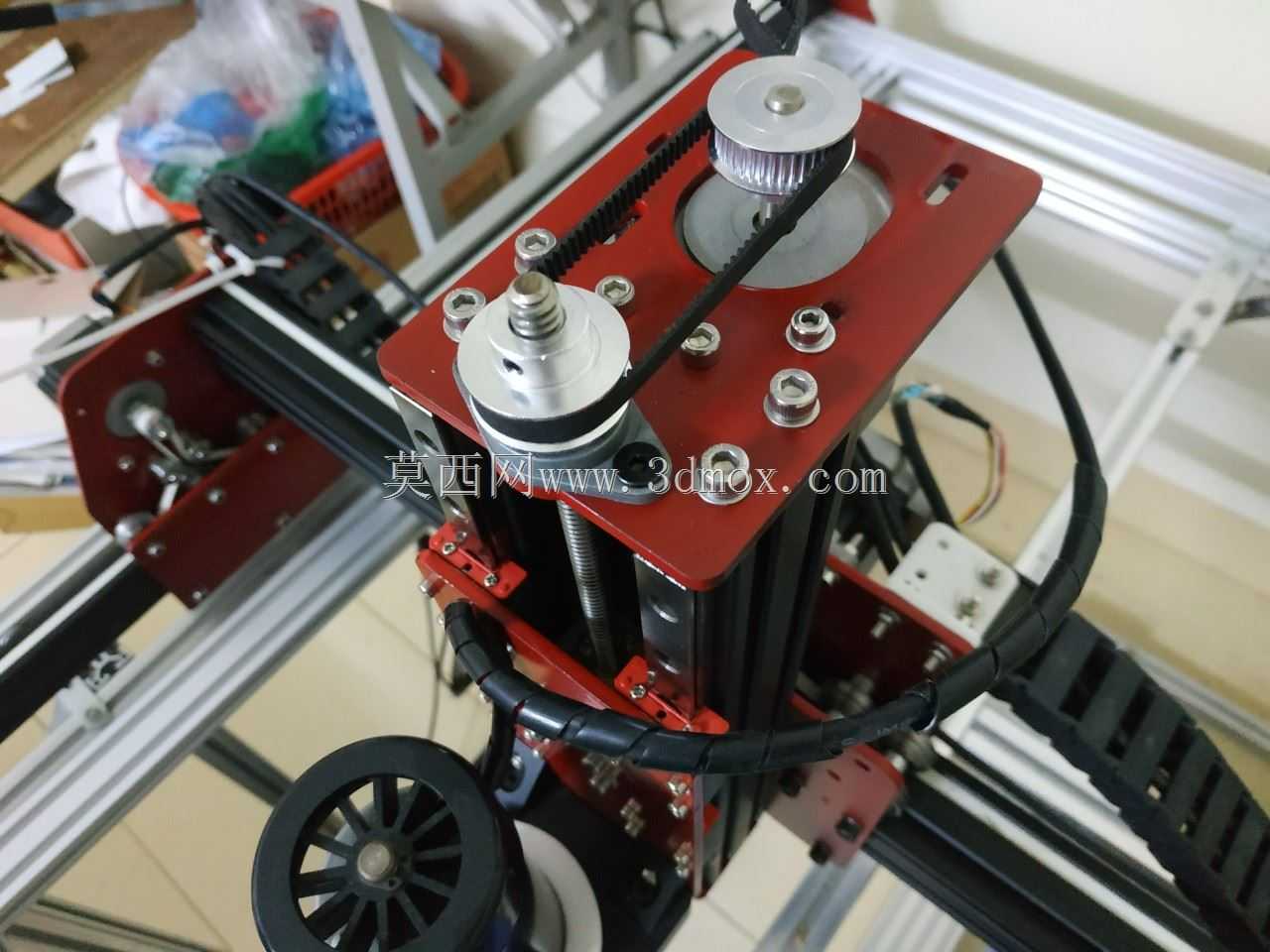

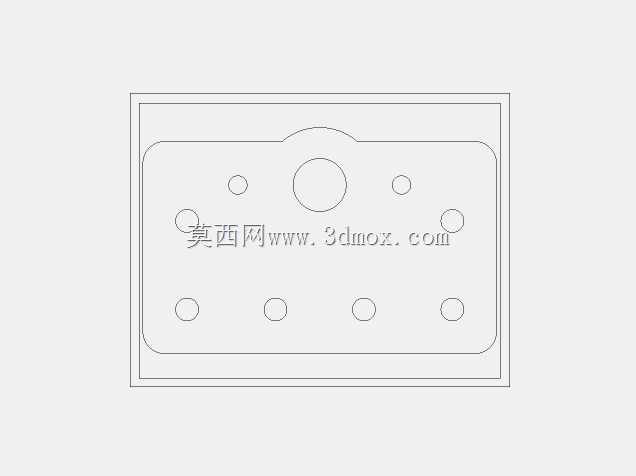

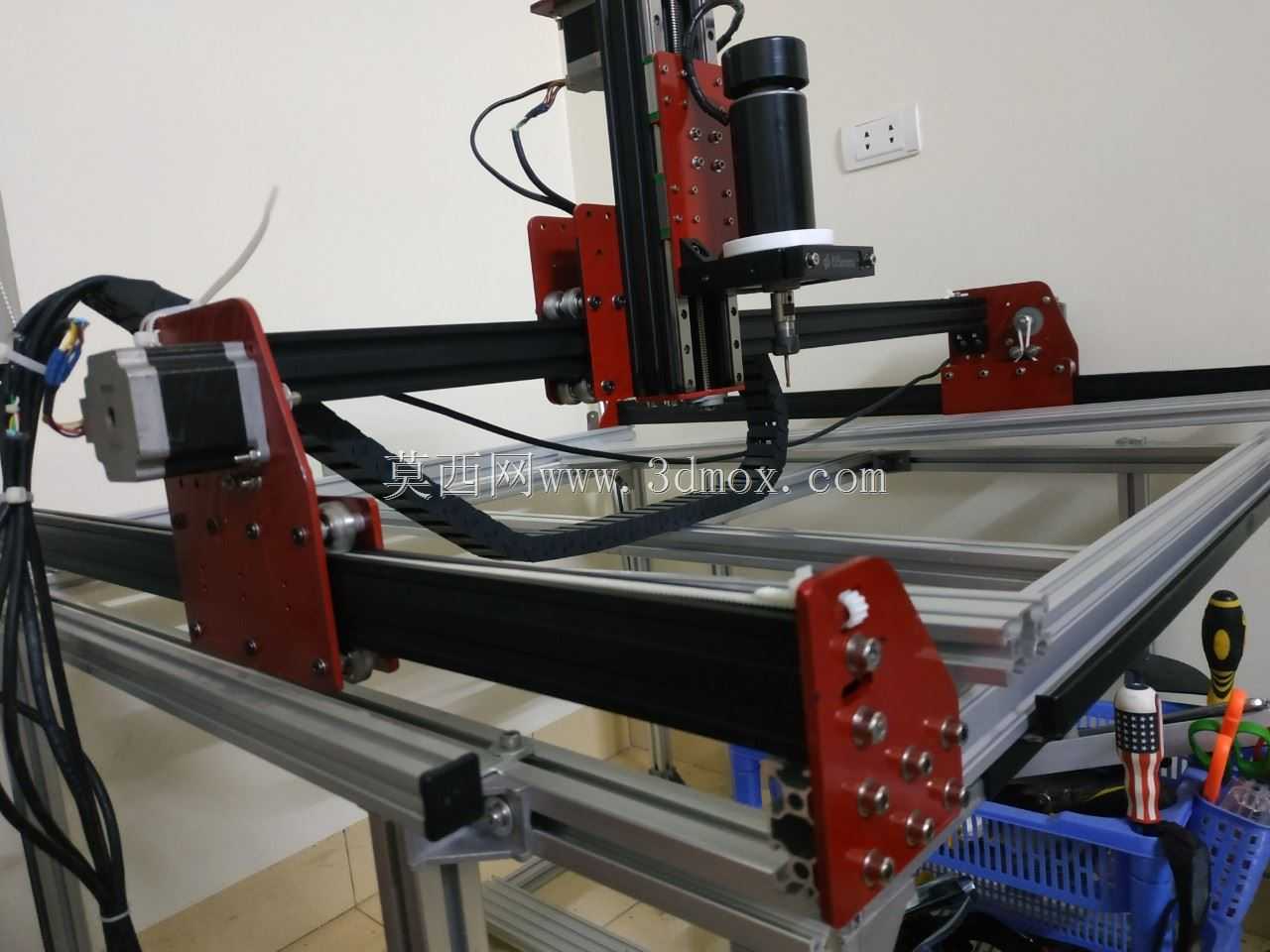

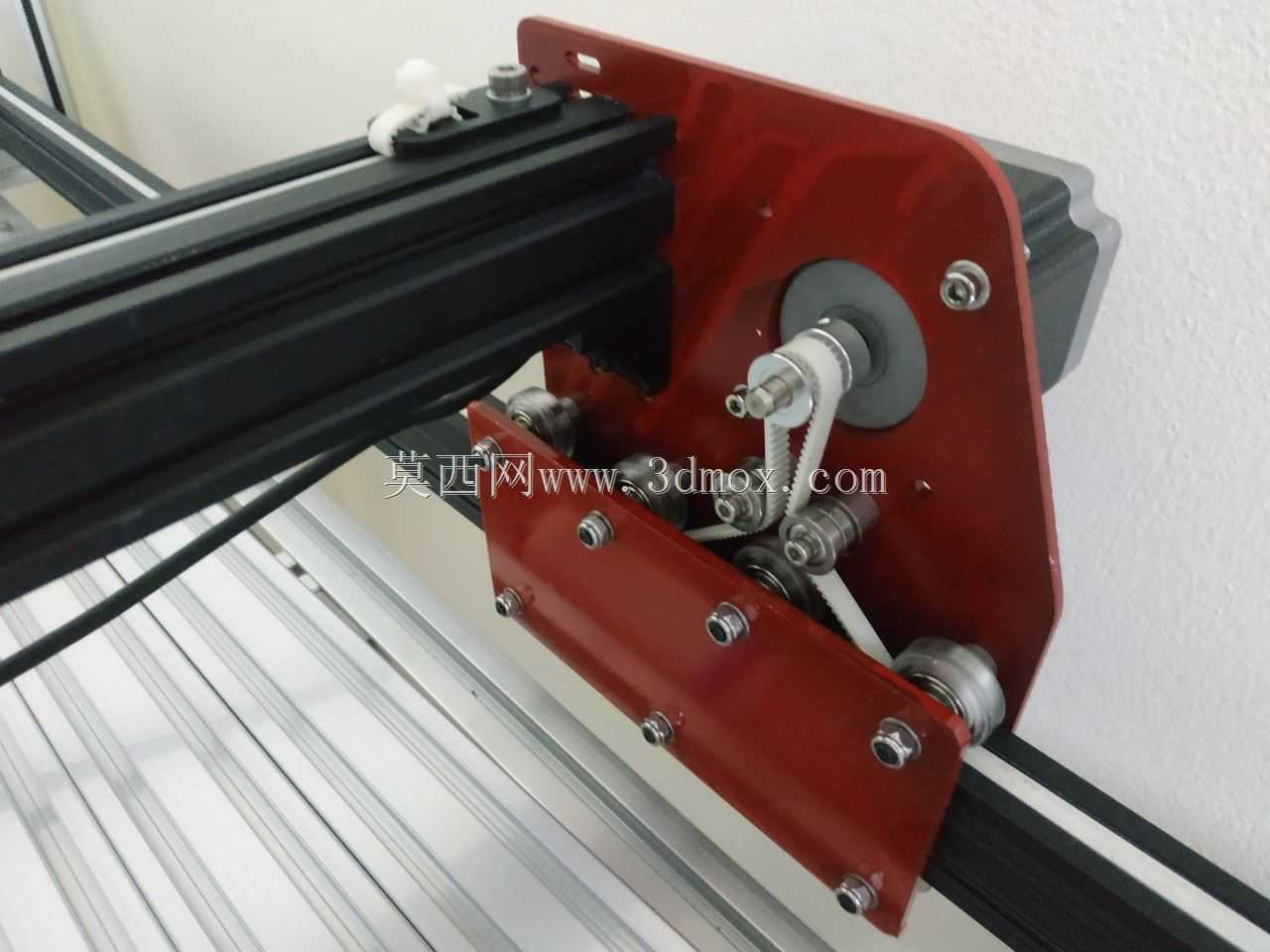

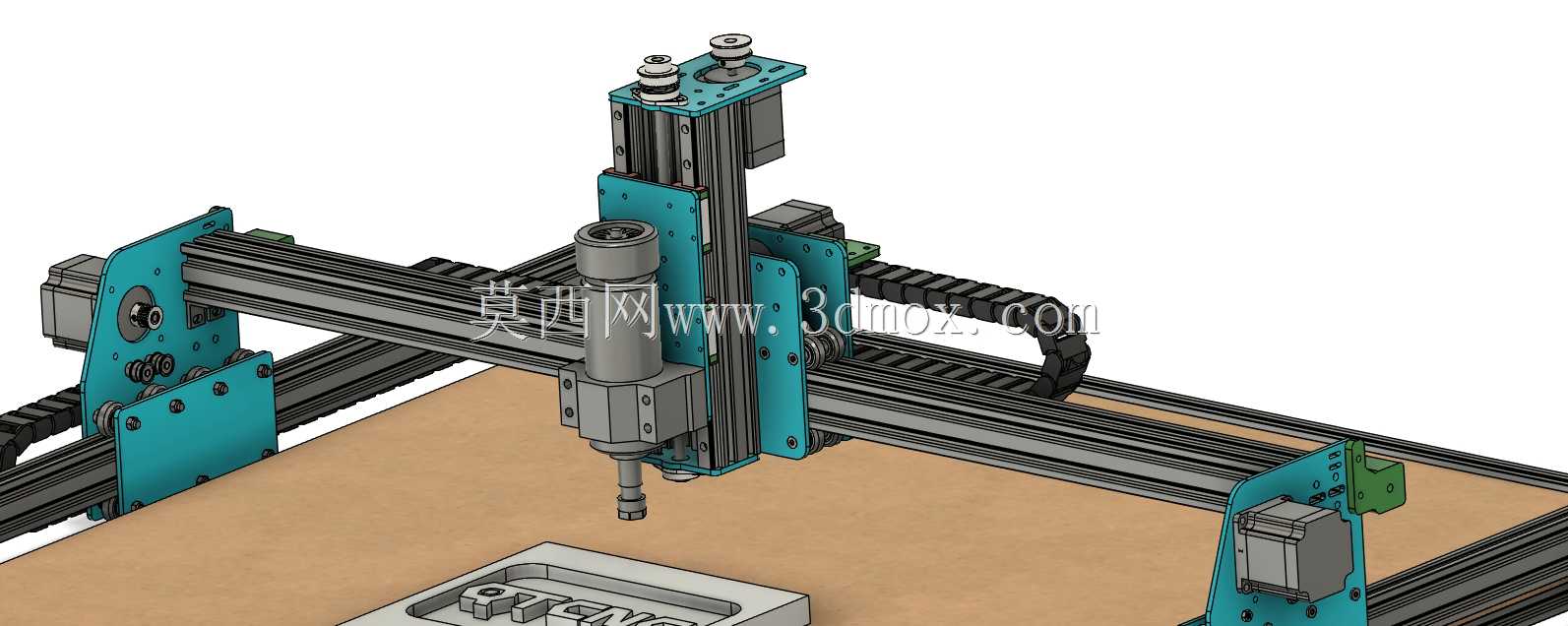

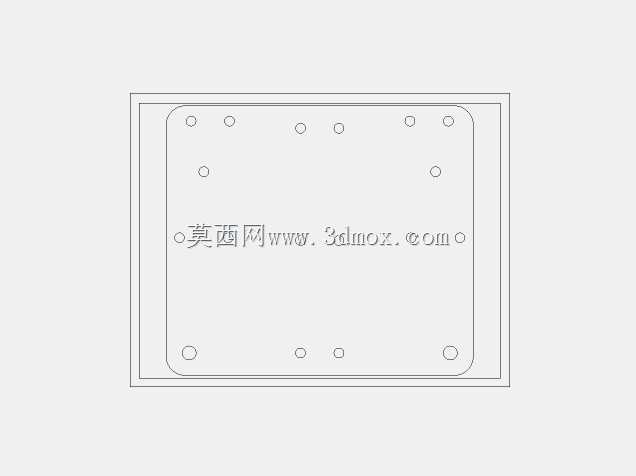

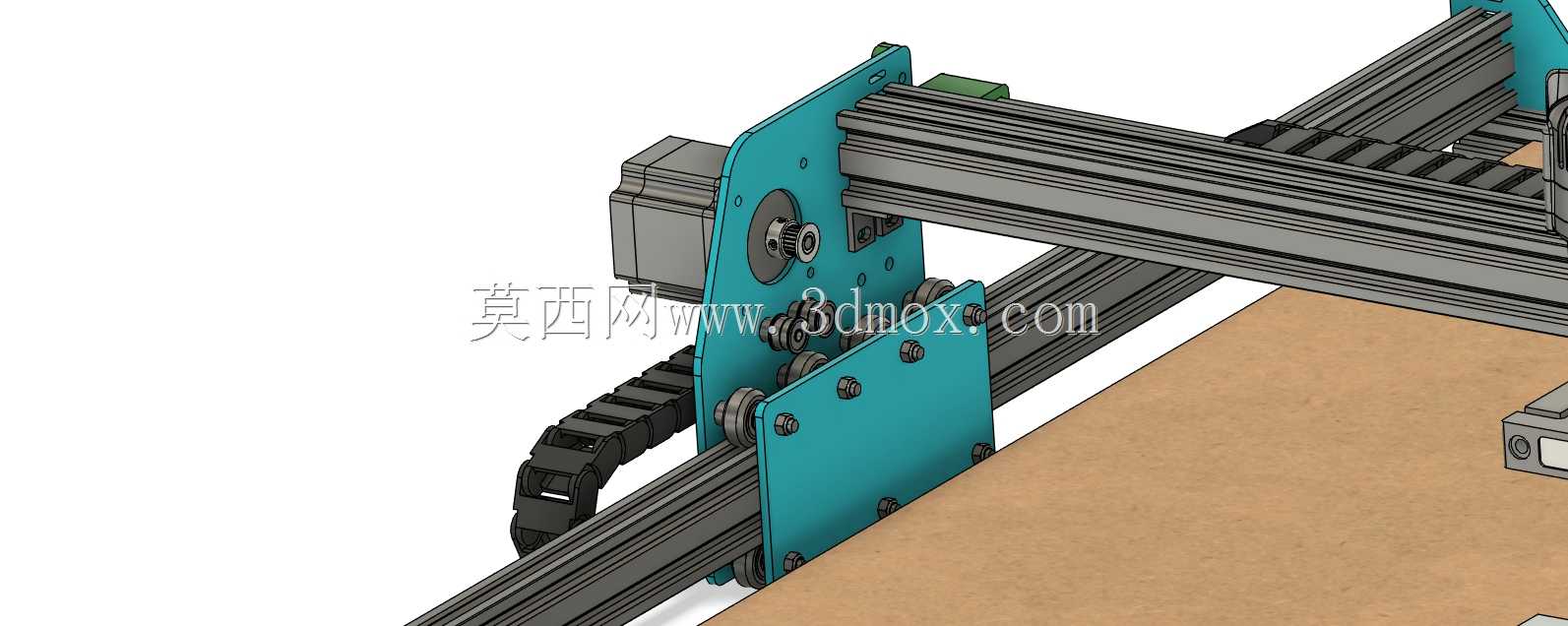

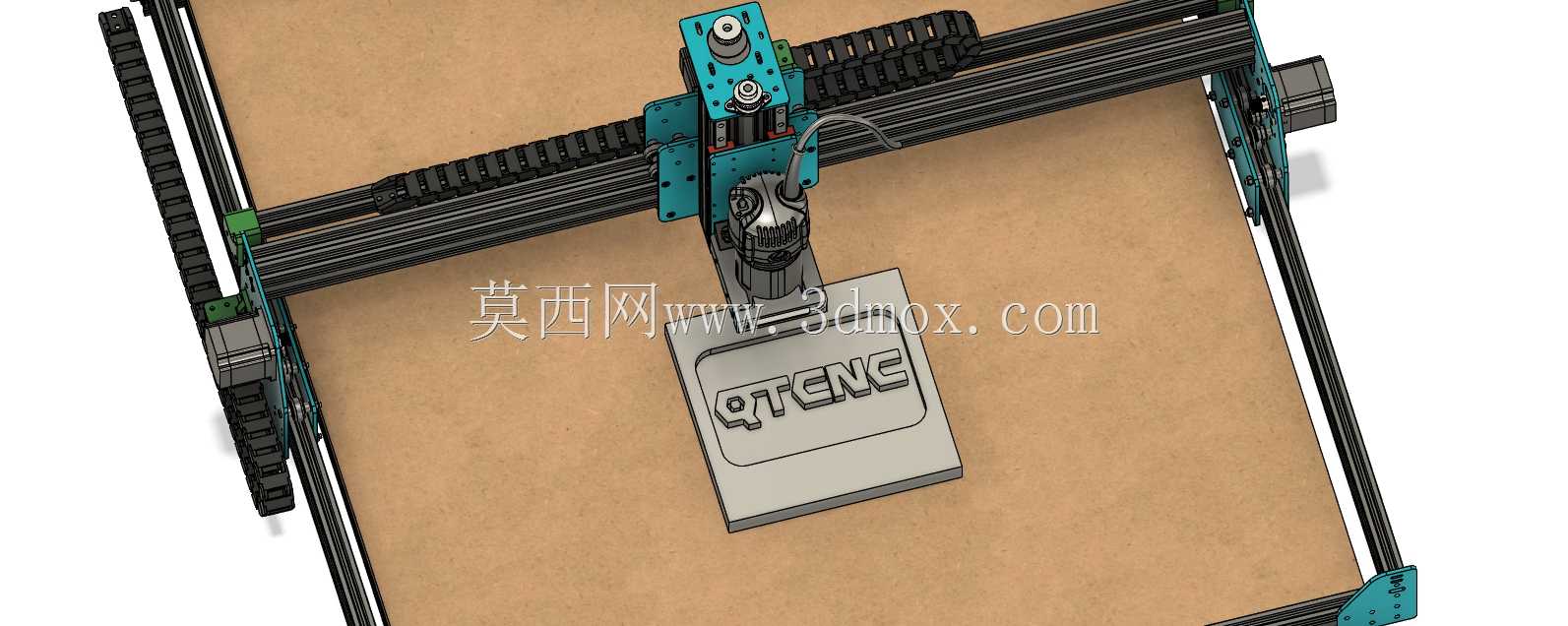

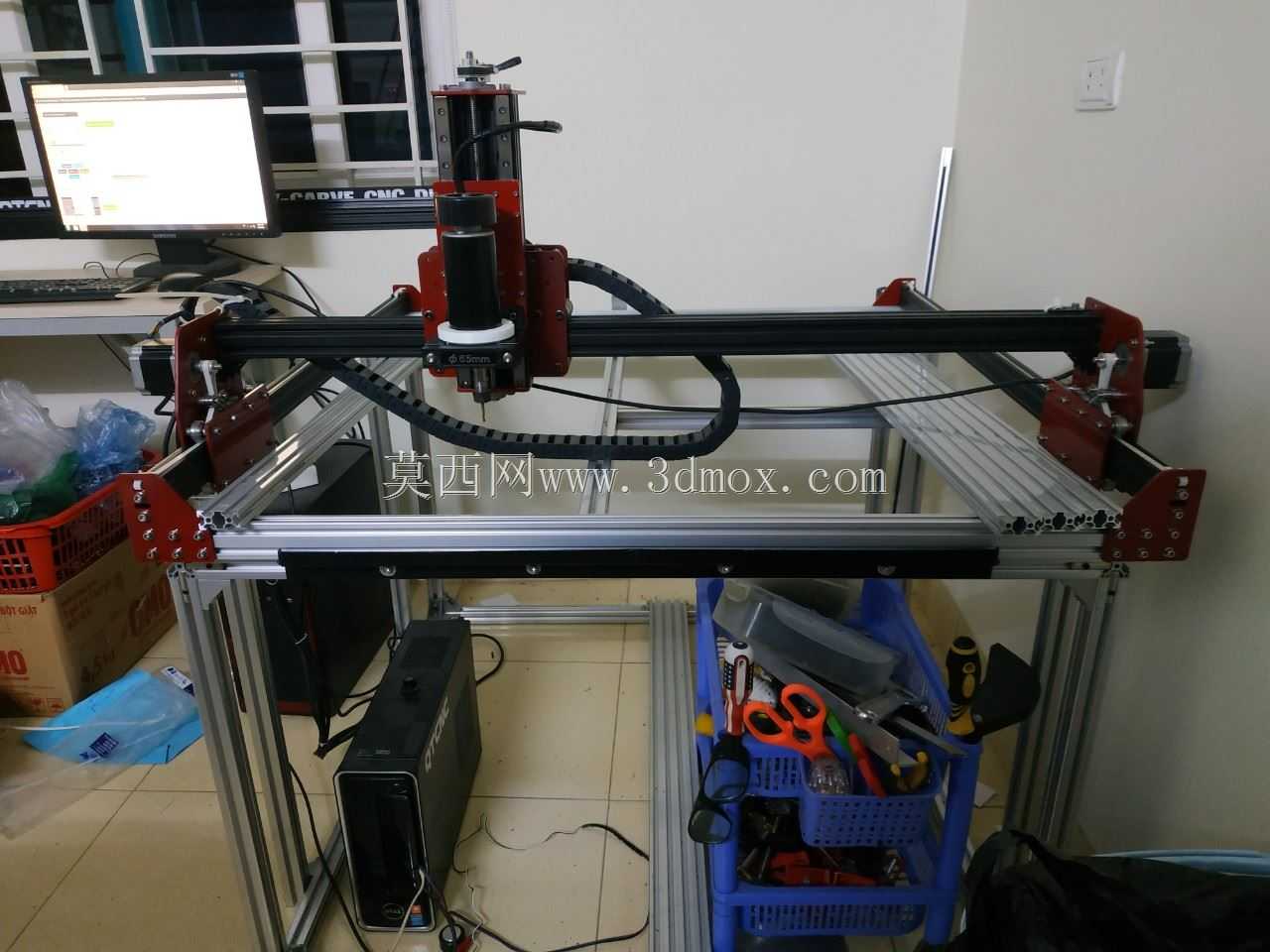

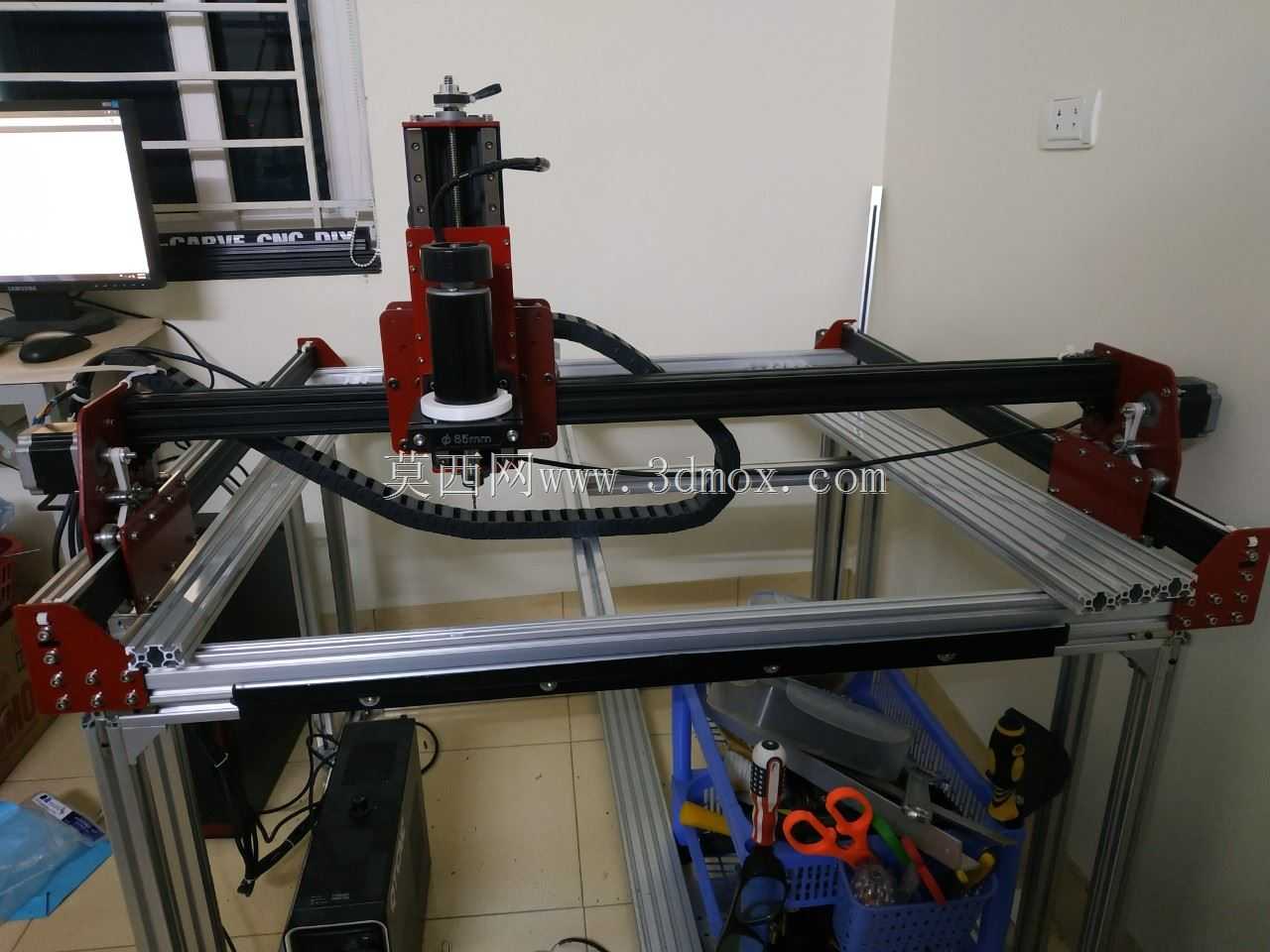

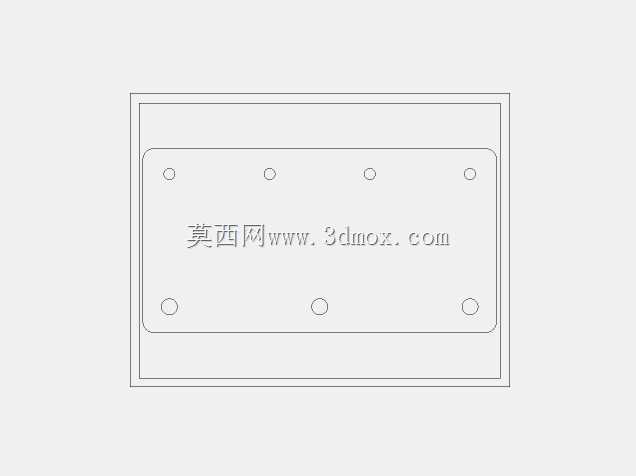

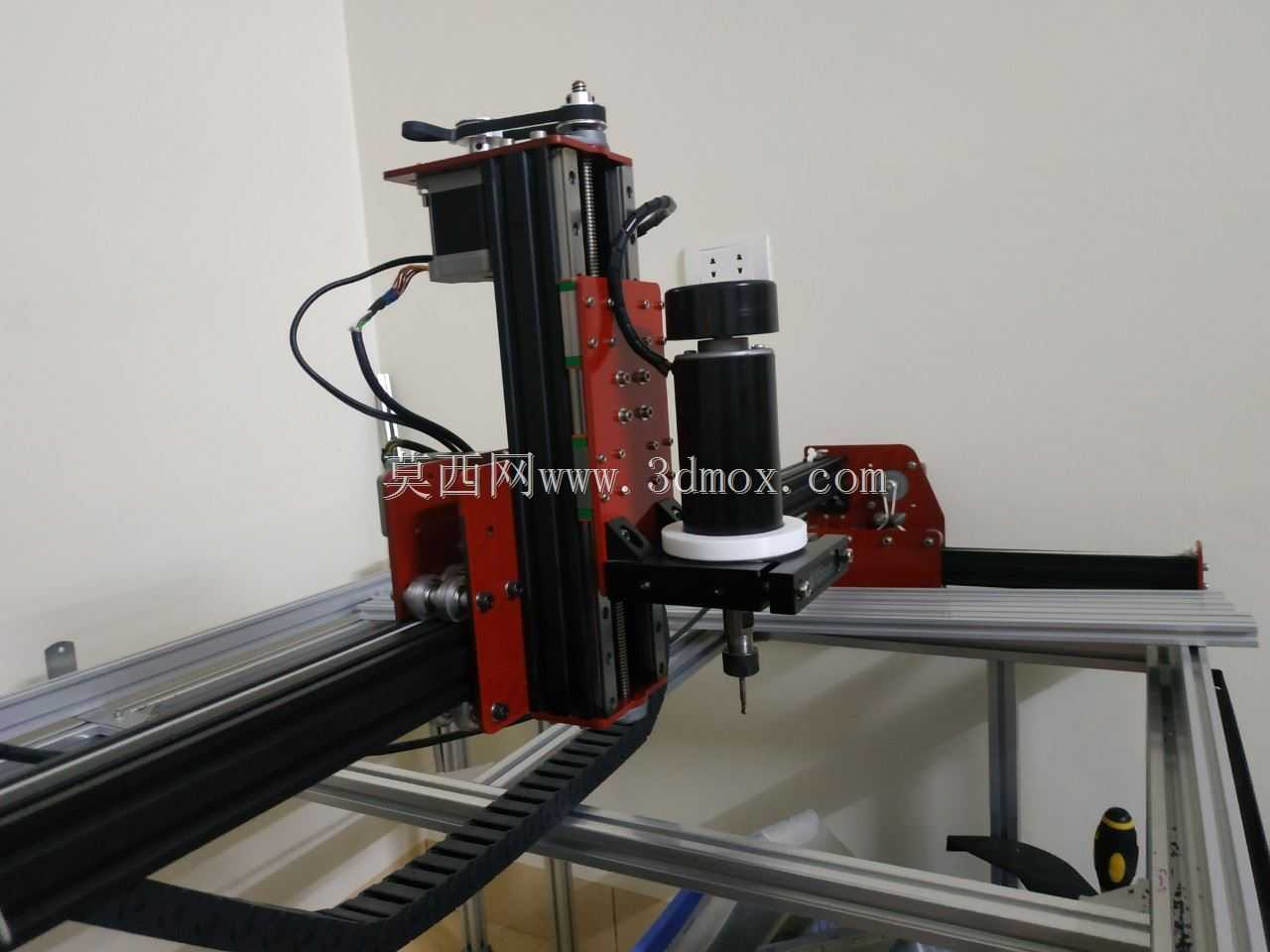

这款改良设计的桌面数控雕刻设备，主要面向个人创客工坊、小型广告加工门店、院校创新实训基地、手工定制工作室等场景使用，可完成亚克力、软金属、密度板、PCB板等多种材质的平面雕刻、轮廓切割、浅槽铣削、标识打标等加工工序，能满足小批量定制加工、创意作品打样、教学实训操作等多元使用需求，相比传统大型工业雕刻设备，它占地更小、部署灵活，无需专用工业场地即可投入使用，适配桌面化作业的使用需求。在功能特性上，该设备对原有X-Carve的传动结构做了针对性升级，将原有的V形槽轮传动结构替换为带轨运行结构，大幅提升了传动过程的稳定性与顺滑度，有效降低了长时间运行后的结构磨损，减少了传动间隙带来的加工误差，让雕刻走刀更平稳，加工成品的边缘光洁度与尺寸精度都有明显提升；机架部分采用2040铝型材搭建框架，搭配专门优化的Y机架、Y轴夹紧结构与Z轴导轨安装位，整体框架刚性更强，能承受更大的切削进给负载，加工过程中机架形变更小，可适配硬度更高的加工材质，拓展了设备的加工适用范围。在设计思路上，这款改良方案充分考虑了DIY用户的组装与后期维护需求，所有结构件均采用标准化铝型材与通用连接配件，用户无需定制特殊零件即可完成整机组装，后期更换易损件、调整结构参数也十分便捷；结构设计上优先保障运动轴的同轴度与安装基准统一，X、Y、Z三个运动轴的安装面都做了定位基准优化，组装时无需复杂调校即可获得不错的初始精度，降低了DIY用户的组装调试门槛。从安装边界与尺寸参数来看，该设备的X向有效工作行程为750mm，Y向有效工作行程为750mm，Z向有效工作行程为120mm，可覆盖绝大多数桌面加工场景的工件尺寸需求，工作台采用平整高密度板材作为加工承载面，工件可通过夹具、压块等方式快速固定，设备整体外轮廓尺寸适配常规工作台摆放，预留了电控元件、主轴调速模块的安装位置，用户可根据自身需求选配不同功率的加工主轴、不同精度的传动丝杆，灵活调整设备的加工性能与成本投入，兼顾了DIY的灵活性与实用加工能力。
