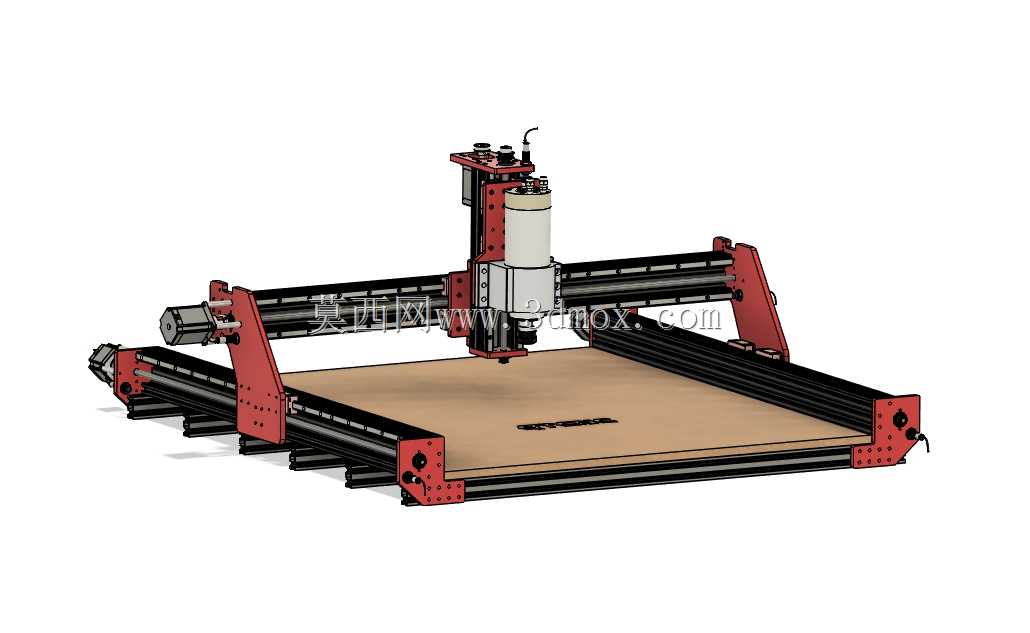

C型钢轨道台式数控雕刻加工设备

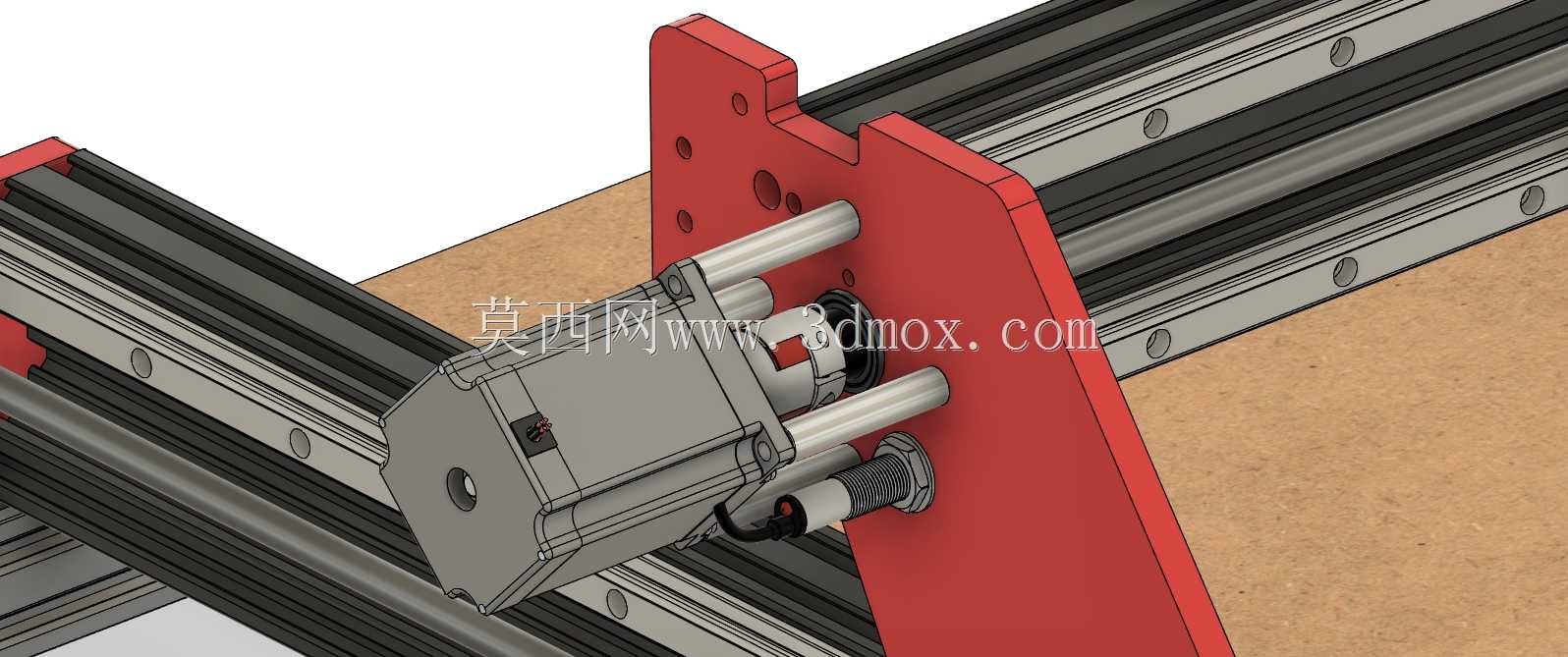

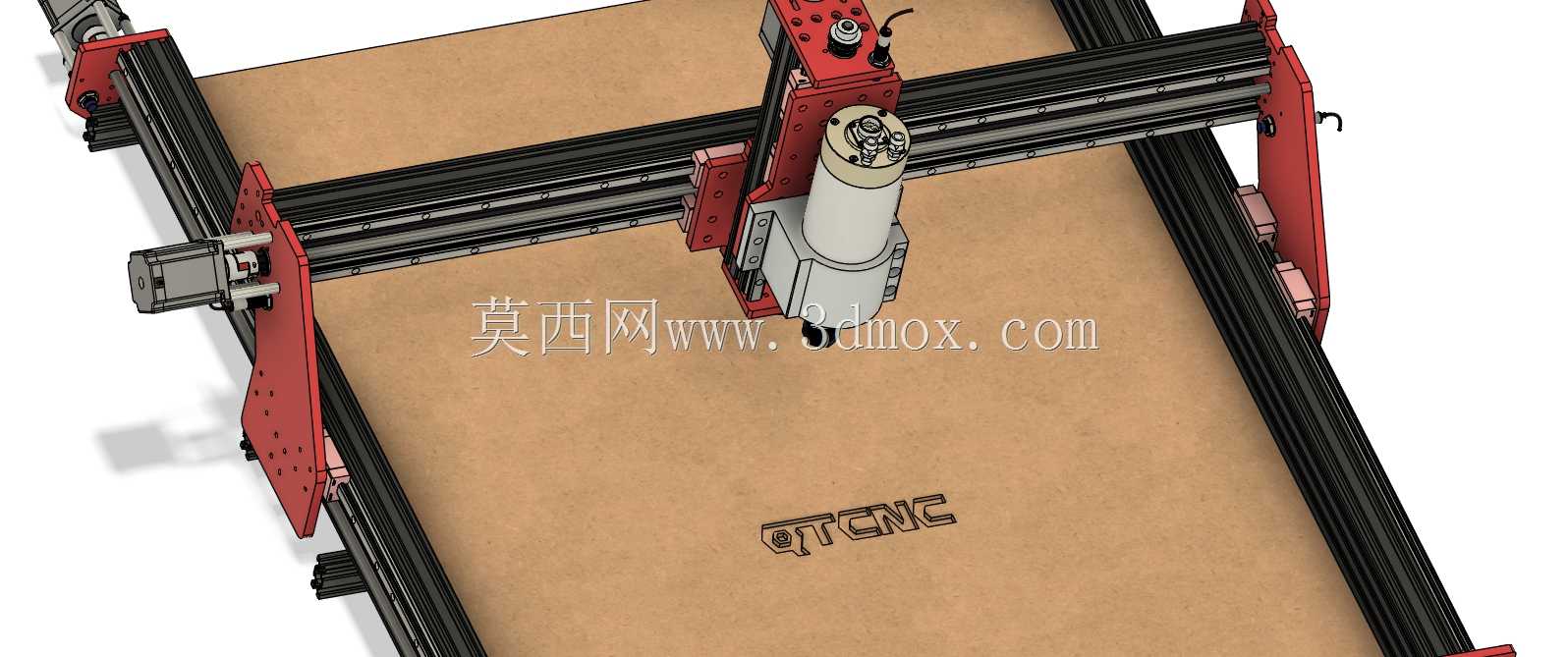

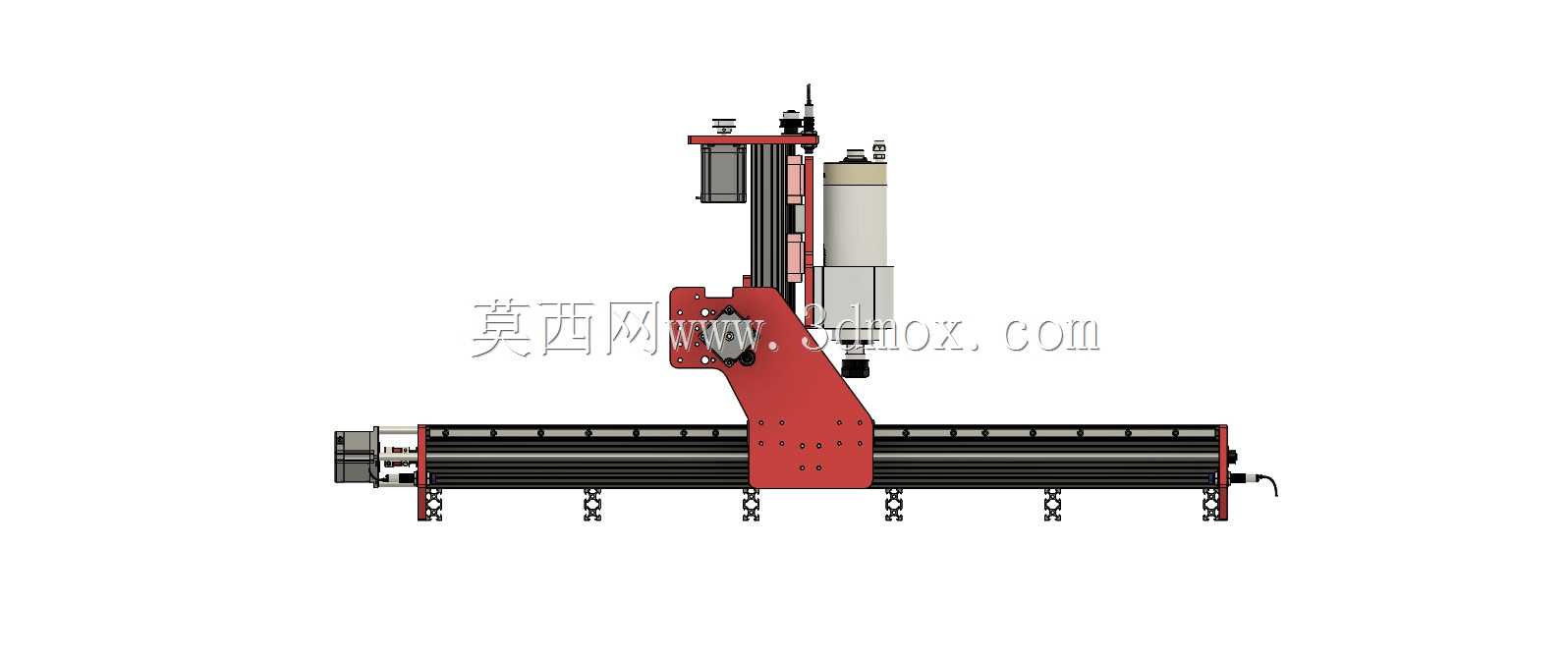

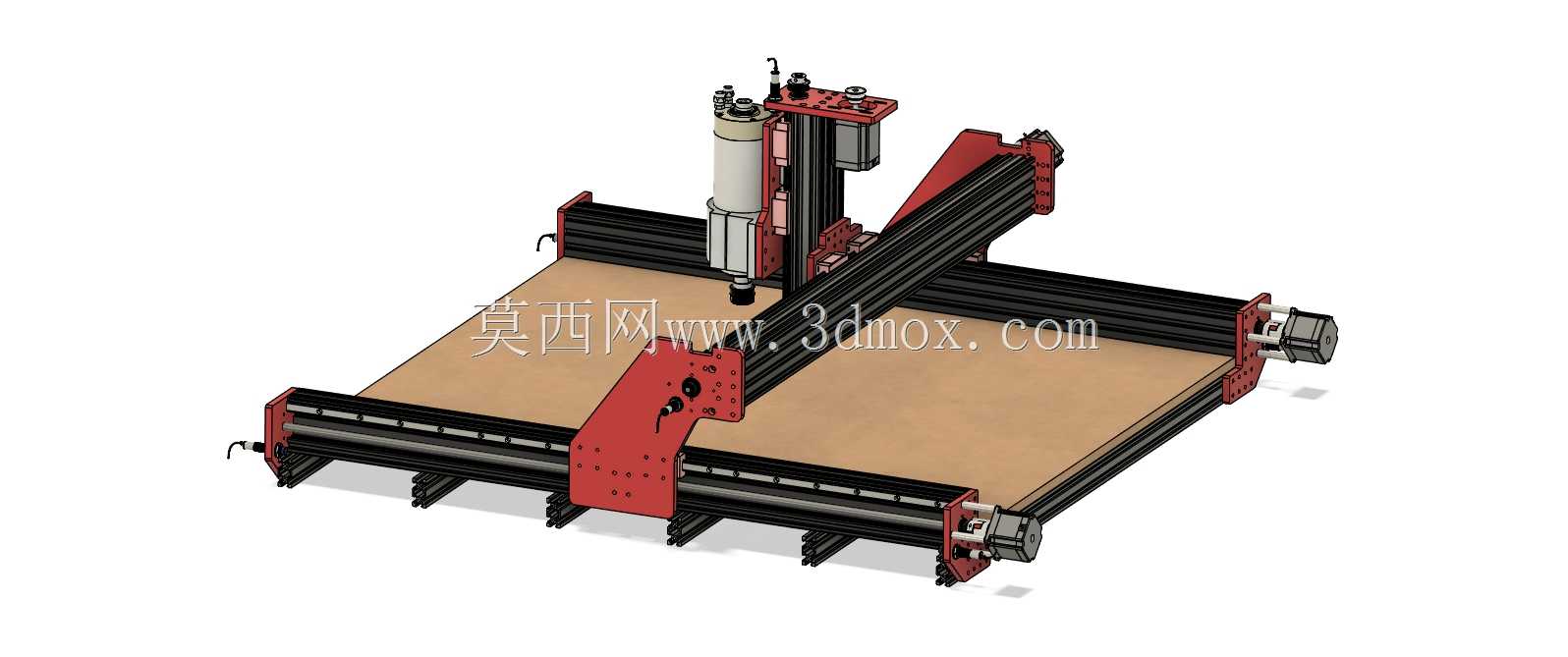

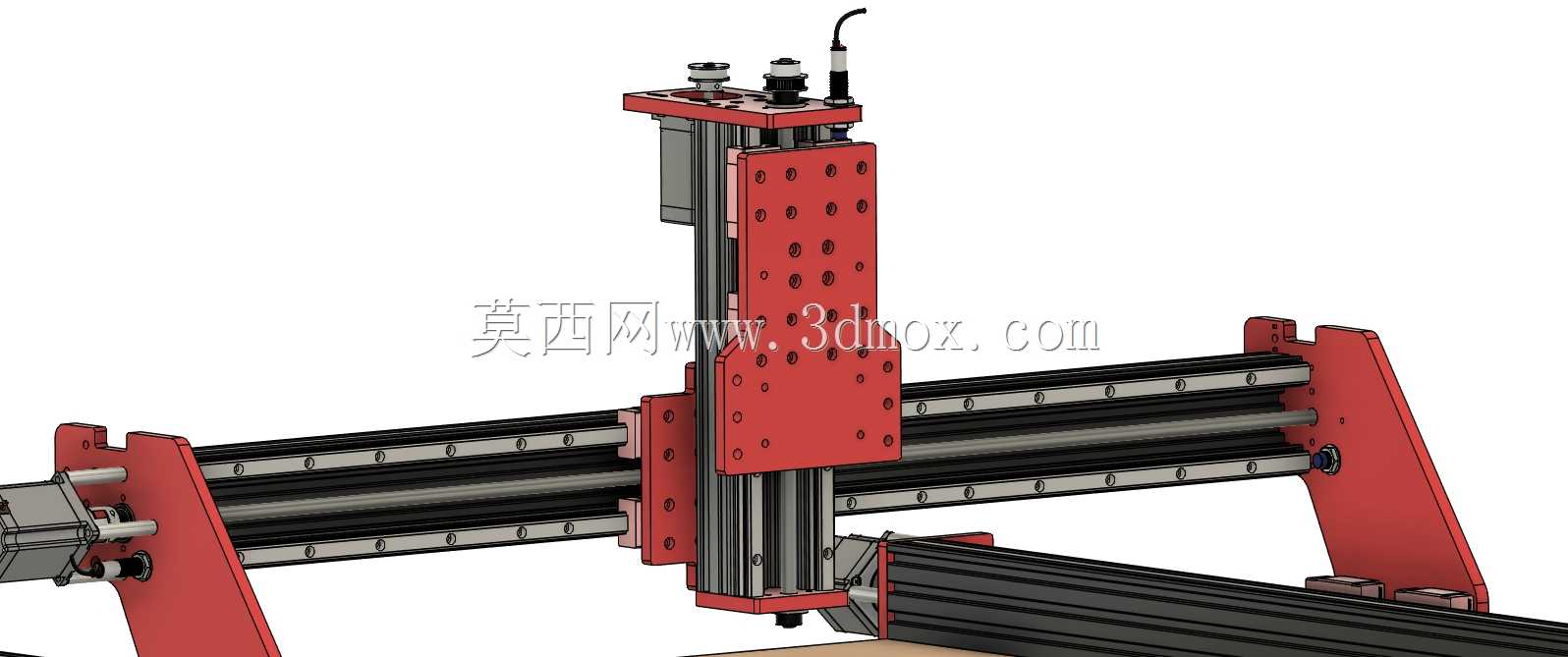

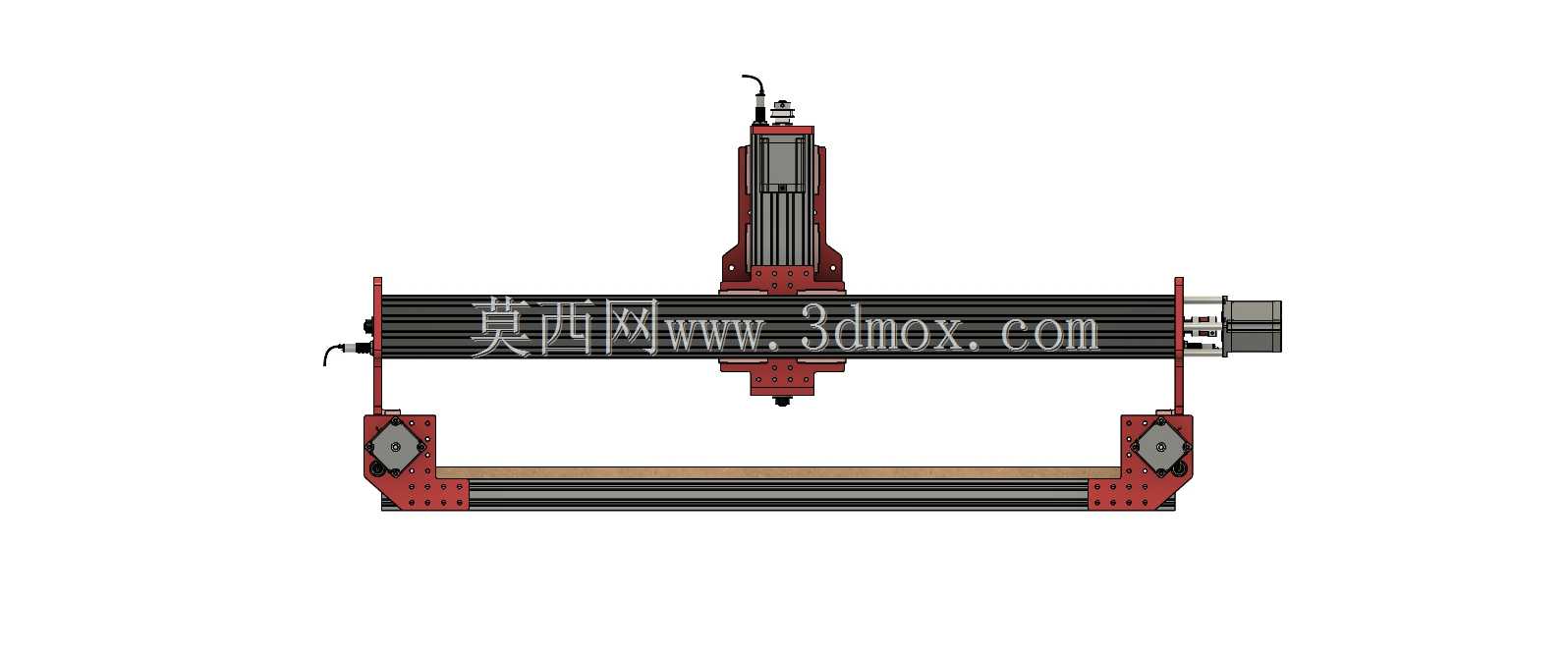

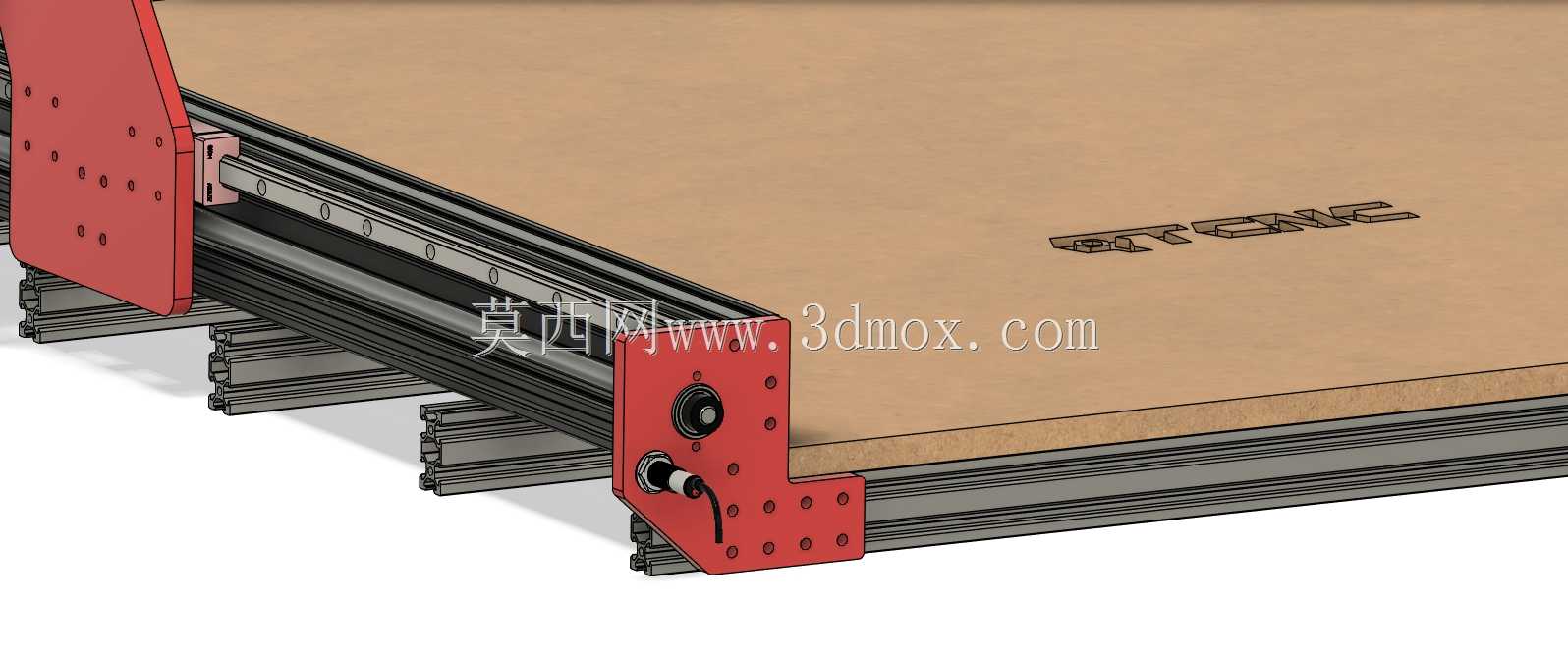

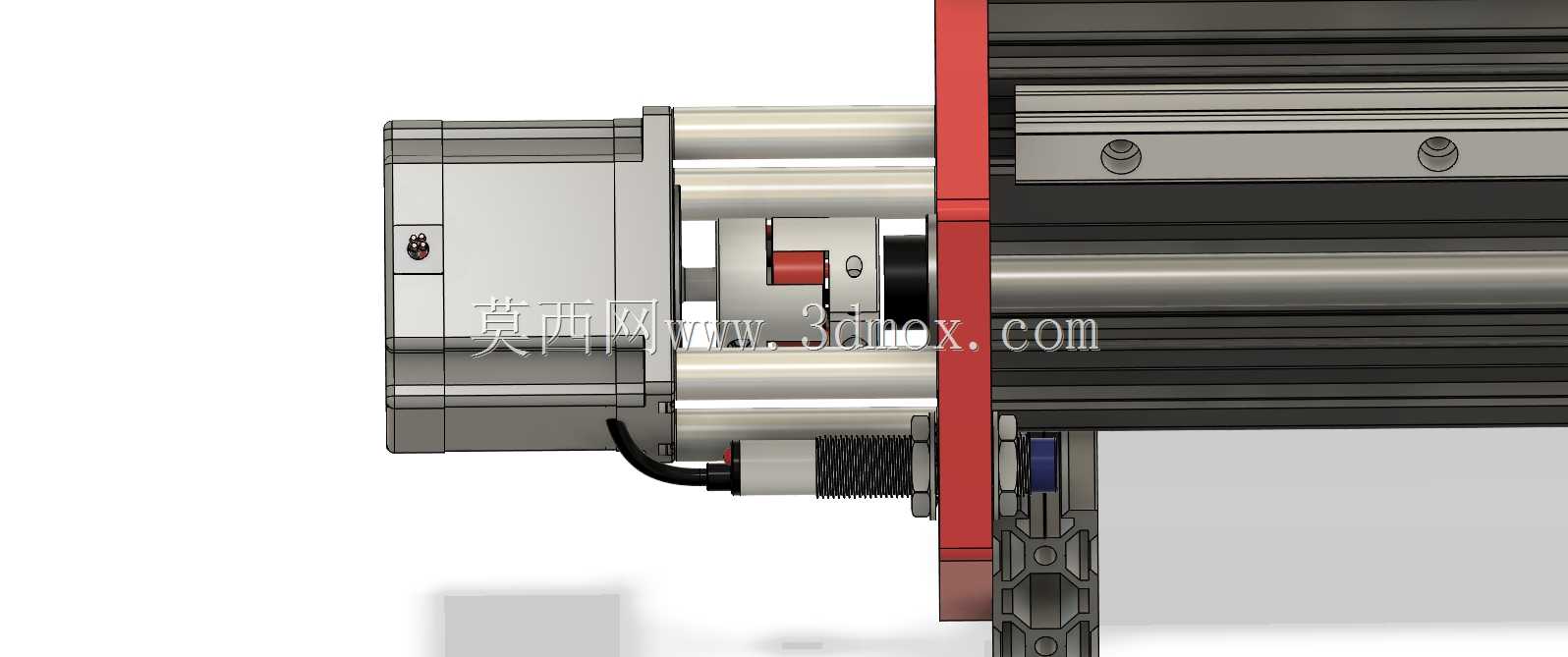

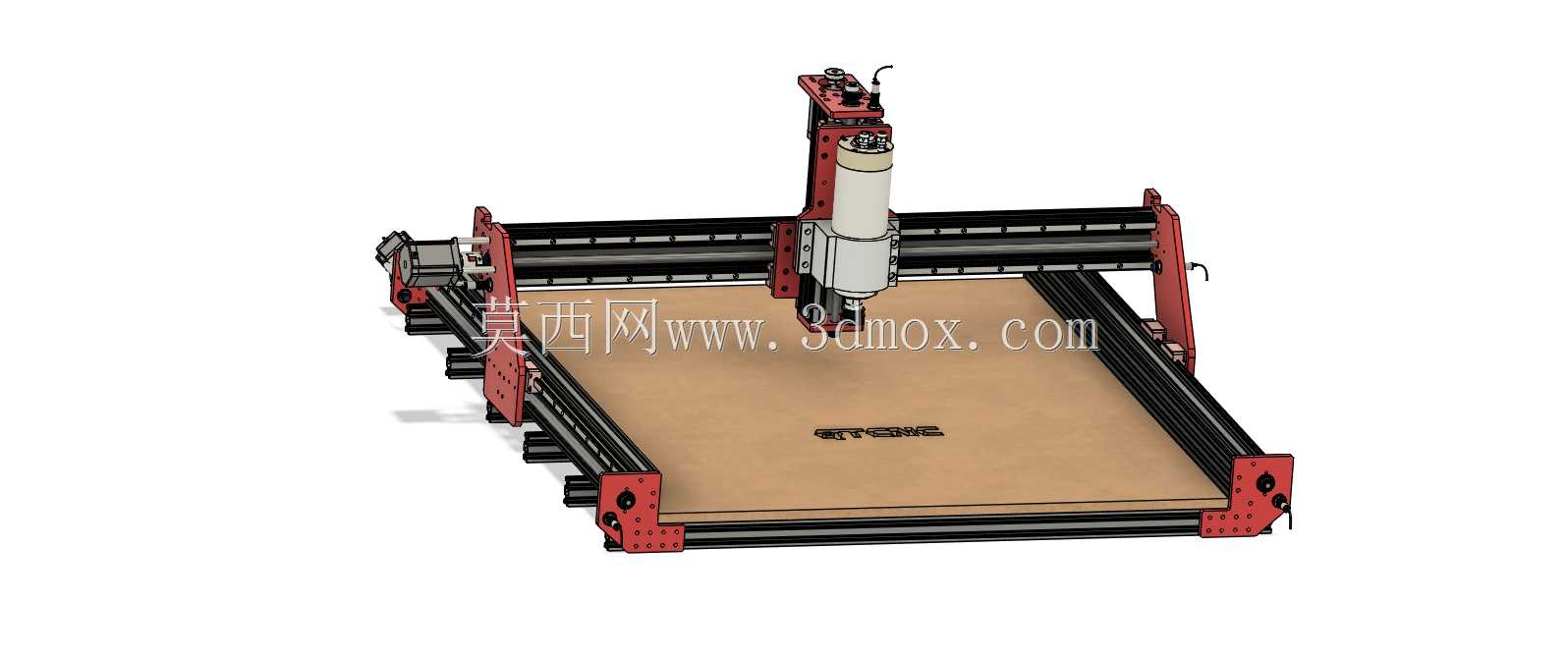

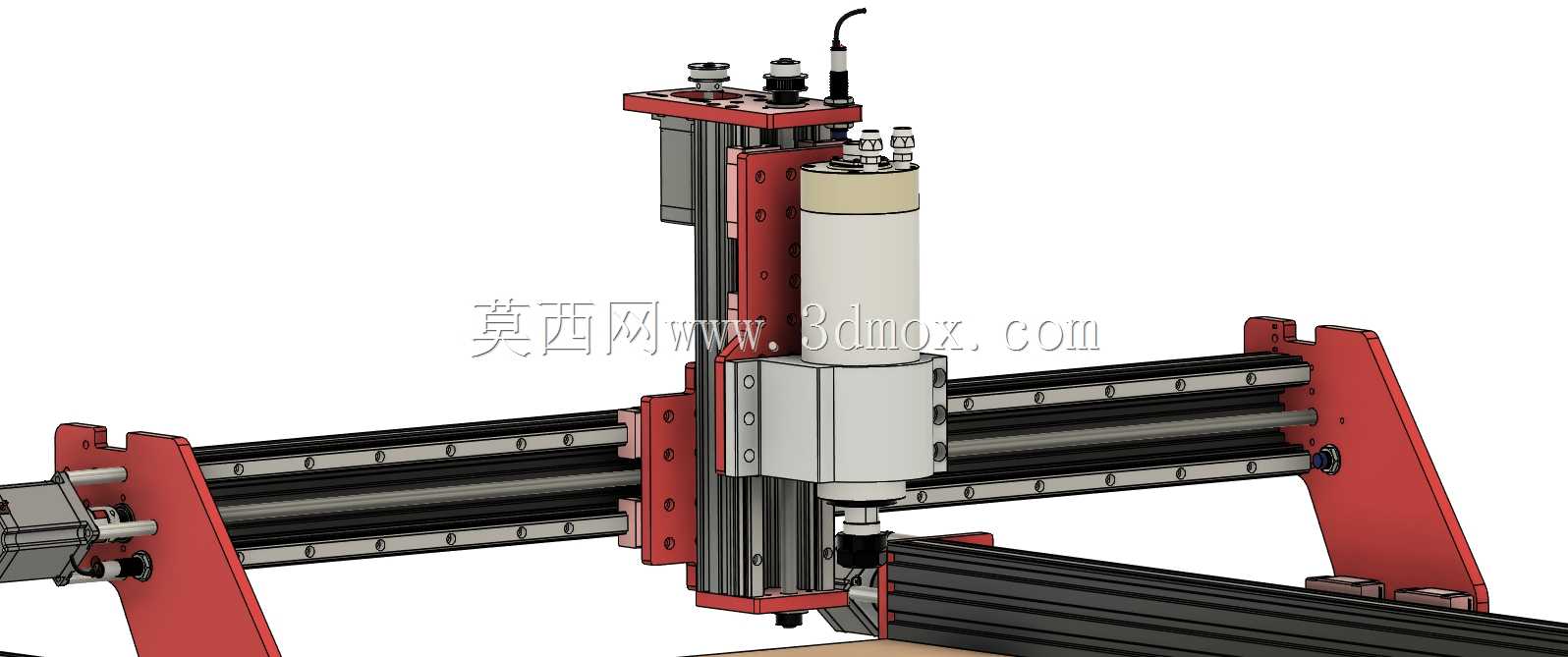

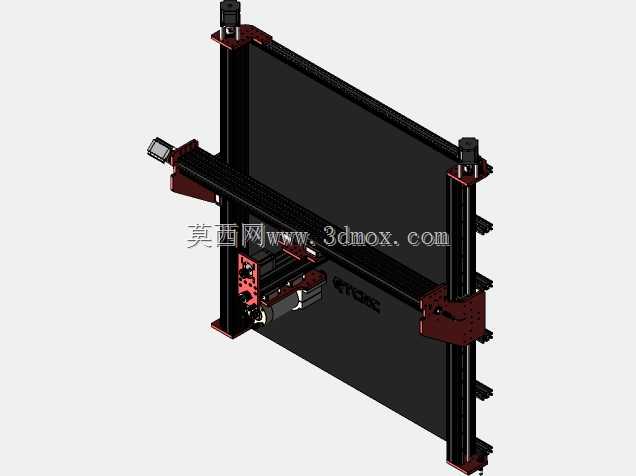

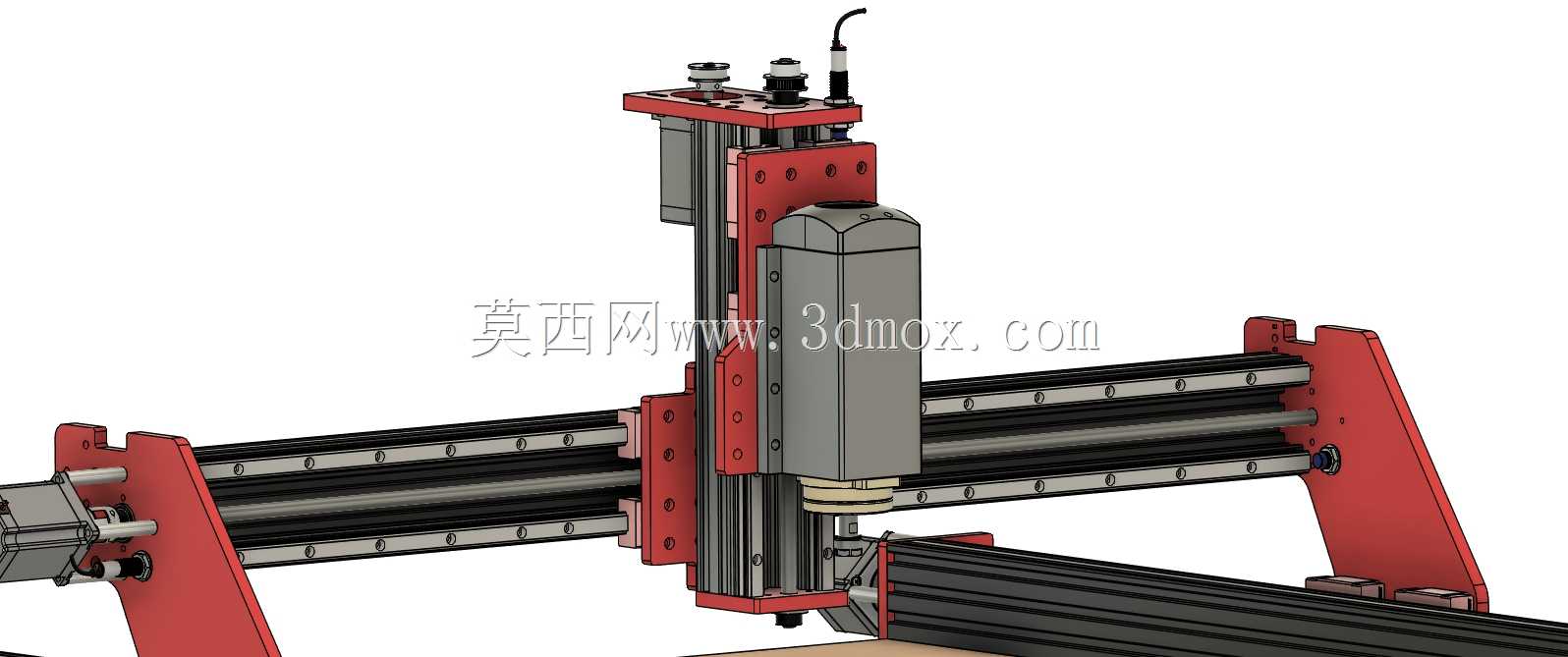

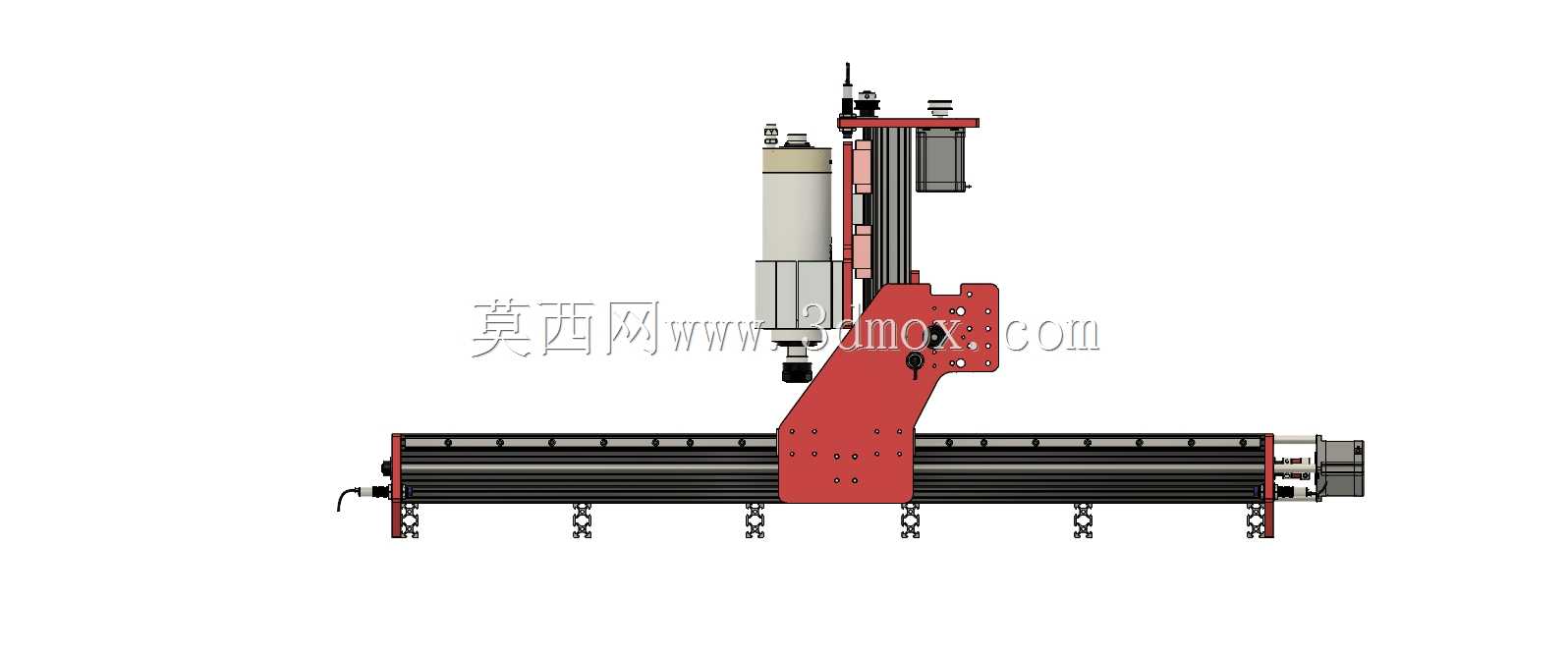

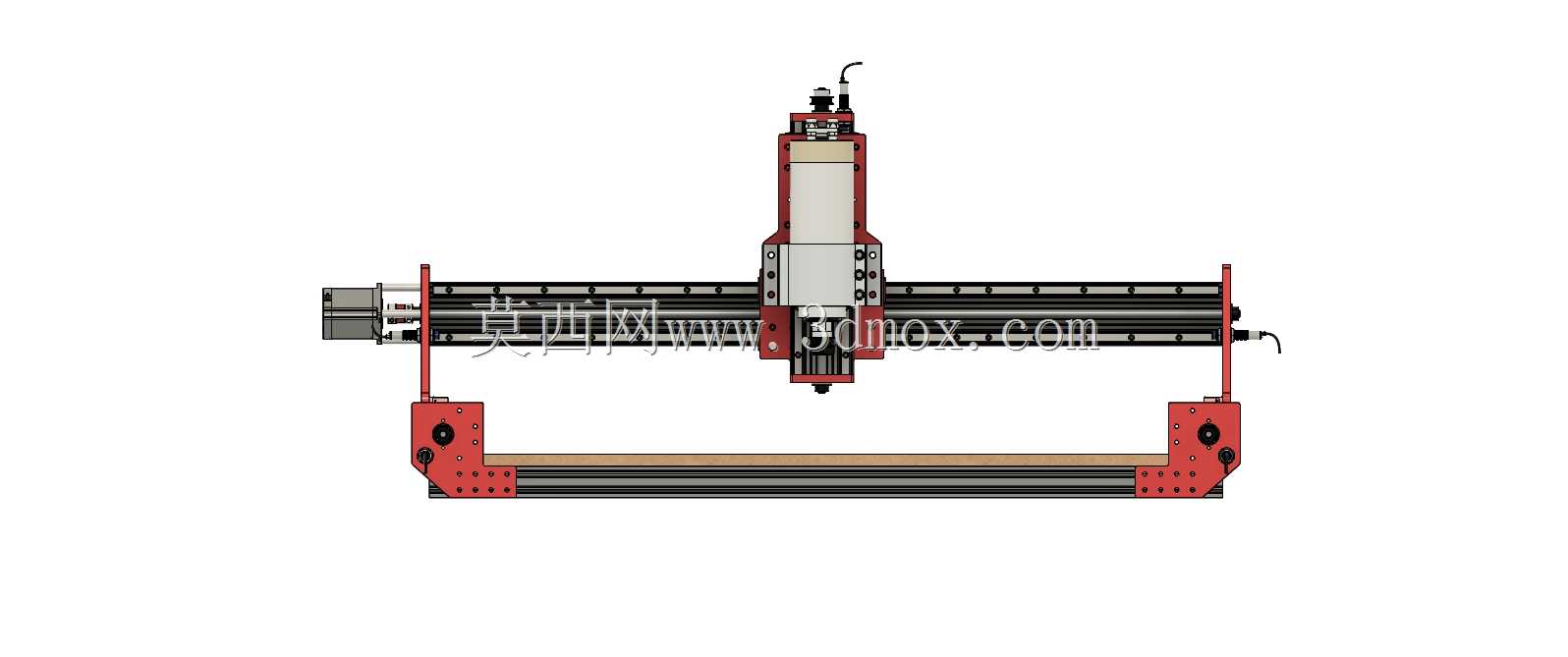

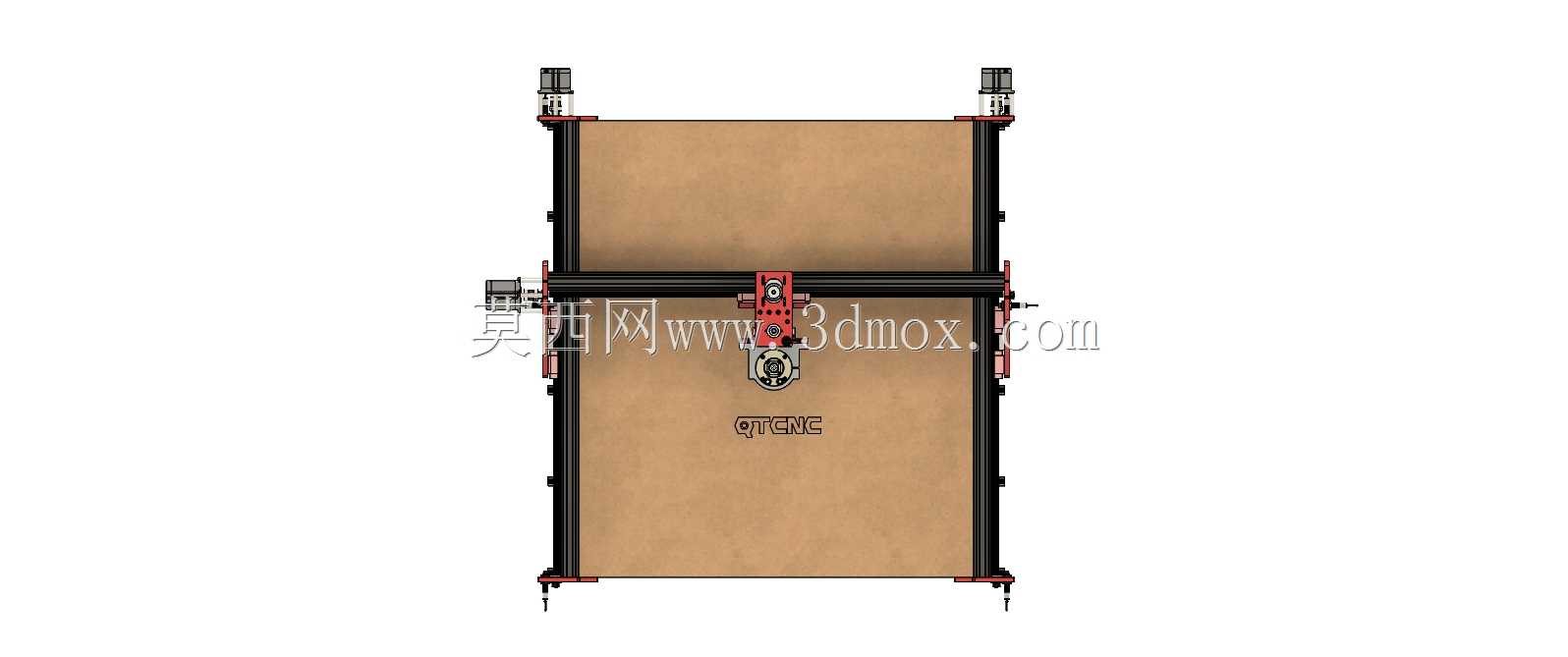

这款C型钢轨道架构的数控加工设备，主要面向小型加工工坊、个人DIY创作、广告标识制作、木工小件加工以及教学实训场景使用，可覆盖亚克力、密度板、软金属、塑料板材等多种常见加工材料的平面铣削、轮廓切割、浮雕雕刻、钻孔开槽等加工需求，能够替代人工完成高精度的重复加工作业，大幅降低小件加工的人力投入与误差率。设备整体采用龙门式移动结构，核心运动框架以C型钢作为主轨道承载基体，搭配线性滑轨作为运动导向部件，配合丝杠传动结构实现X、Y、Z三个轴向的精准进给，其中X轴横跨加工台面两侧，搭载可沿横梁滑动的Z轴主轴安装座，Y轴沿台面纵深方向布置，承载龙门架整体前后移动，Z轴负责带动加工主轴完成垂直方向的进刀与退刀动作，三个轴向的运动配合可覆盖整个台面加工区域，无加工死角。主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀头，根据加工材料的不同调整对应转速，兼顾软质材料的高速雕刻与硬质材料的低速铣削需求。设备的加工台面采用平整耐磨的高密度板材作为承载基础，可搭配夹具固定不同尺寸的加工工件，台面的有效加工范围经过合理规划，既能够满足常规尺寸工件的加工需求，又不会因过大的幅面造成设备整体占用空间的浪费，适合放置在小型工作室、家庭工坊等空间有限的场景中使用。在设计思路上，这款设备优先考虑了结构刚性与组装便捷性的平衡，C型钢轨道本身具备较好的抗弯扭性能，搭配红色的金属连接支架对各运动轴的衔接部位做加强固定，可有效降低高速运动过程中的结构震颤，保障加工精度；所有运动部件的安装位置都预留了调节余量，方便后期调试维护时调整导轨平行度、传动张紧度，降低设备的日常维护门槛。设备的走线全部沿型材轨道内部或侧边布置，避免运动过程中线缆拖拽剐蹭，整体外观布局规整，各功能部件的排布清晰，驱动电机、传动部件、主轴的安装位置都做了合理避让，既不会干涉正常的加工运动，也方便后期对易损部件进行更换。从安装边界来看，设备整体为台式落地结构，不需要额外做复杂的地基固定，放置在平整坚固的水平工作台面即可完成安装调试，外接对应控制电源与控制系统即可投入使用，对安装场地的要求较低，能够快速部署投入加工生产。
