宝马D1200R摩托车前悬挂结构精细建模

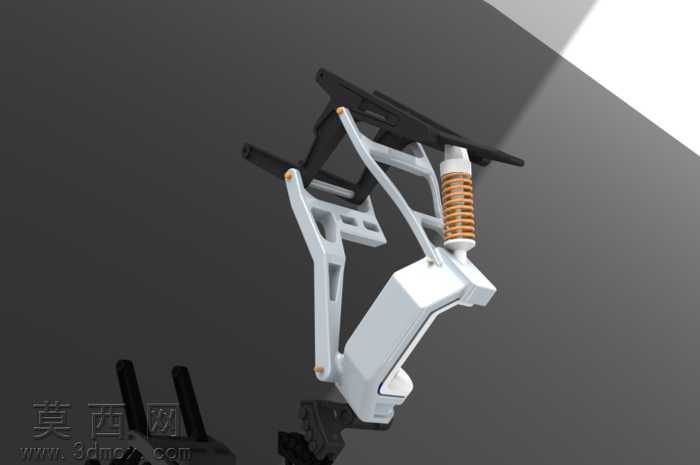

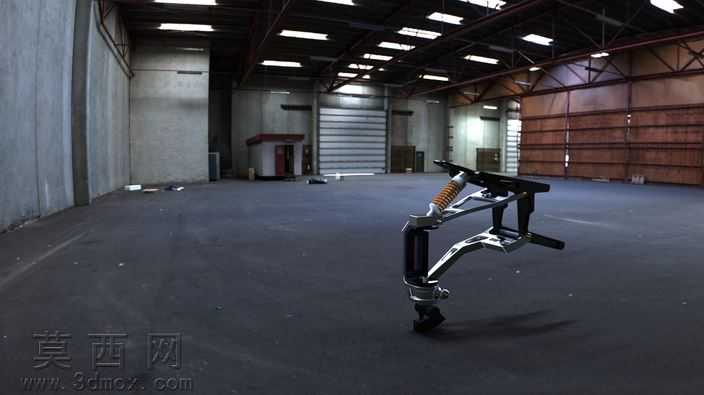

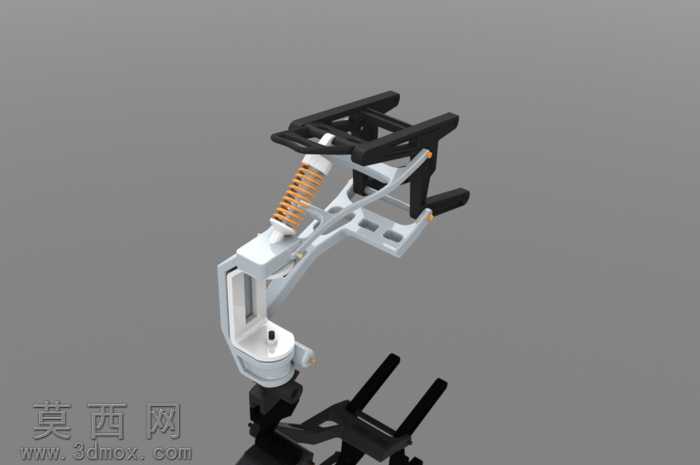

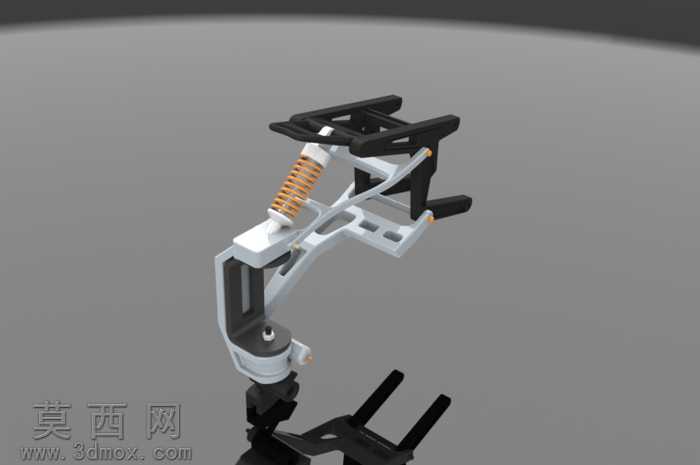

本次建模围绕宝马D1200R摩托车的前悬挂总成展开，在三维建模过程中，首先参考实车部件的比例关系搭建整体骨架，以基准轴、基准面为定位基准，先完成转向节主支架的主体轮廓绘制，通过拉伸、凸台切除等基础特征构建支架的金属基体结构，再对支架上的安装孔位、限位卡槽、线束固定卡扣等细节特征逐一细化，保证每个安装位的尺寸公差匹配实车装配逻辑。针对减震组件部分，先绘制螺旋弹簧的螺旋线路径，通过扫描特征生成弹簧实体，调整弹簧的节距、丝径参数匹配摩托前减震的支撑刚度特性，再完成减震筒的内外筒嵌套结构，还原阻尼杆、油封位、上下安装吊耳的细节，保证减震组件与主支架的装配同轴度符合机械设计要求。在连接摇臂部分，通过多段放样特征构建摇臂的变截面金属结构，还原摇臂与车轮轴连接的轴座、与减震器连接的铰接位，对铰接位的衬套结构做简化实体建模，保证各部件之间的运动副位置准确，可在装配环境下模拟前悬挂的上下压缩行程运动。材质渲染阶段，为金属支架部分赋予玫瑰金色金属材质，调整金属粗糙度、反射参数还原阳极氧化金属构件的质感，为弹簧部分赋予哑光黑色金属材质，模拟弹簧钢的表面处理效果，为塑料卡扣、手柄部件赋予哑光黑色工程塑料材质，区分不同部件的材质质感差异，在场景中添加柔和的环境光与定向主光源，调整阴影参数突出部件的结构层次感，让整体渲染效果清晰展现悬挂总成的结构细节。建模过程中反复核对各部件的连接关系，避免出现结构干涉问题，对每个部件的倒角、圆角过渡做统一处理，还原真实工业零件的加工工艺特征，保证整体模型既具备外观展示效果，也能清晰呈现前悬挂系统的机械结构逻辑，完整还原宝马D1200R前悬挂的结构形态与装配关系。
