自走式番茄收获作业机械结构设计

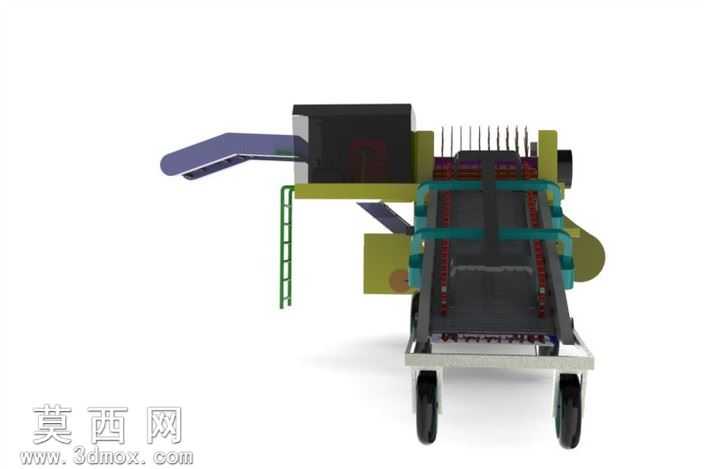

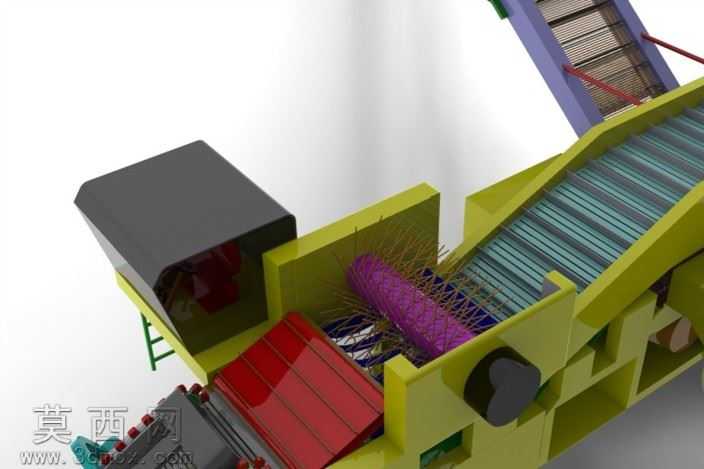

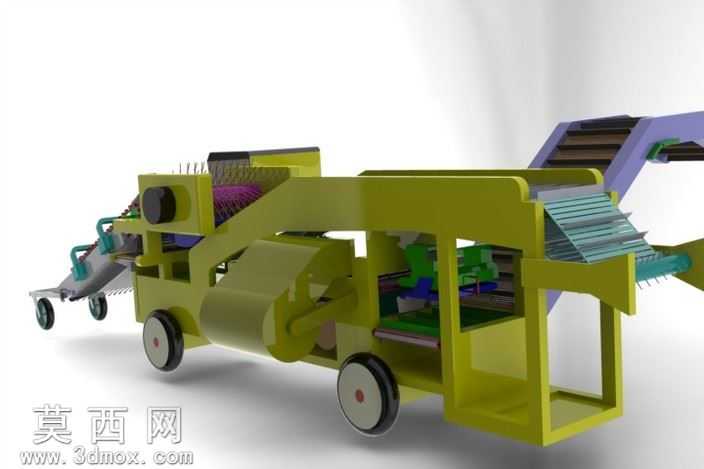

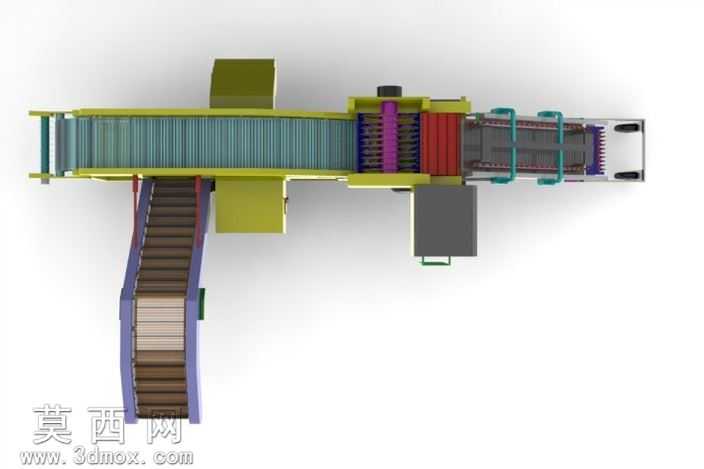

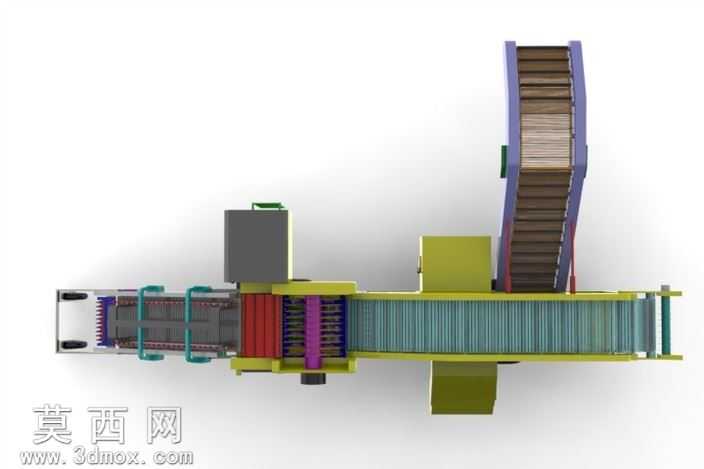

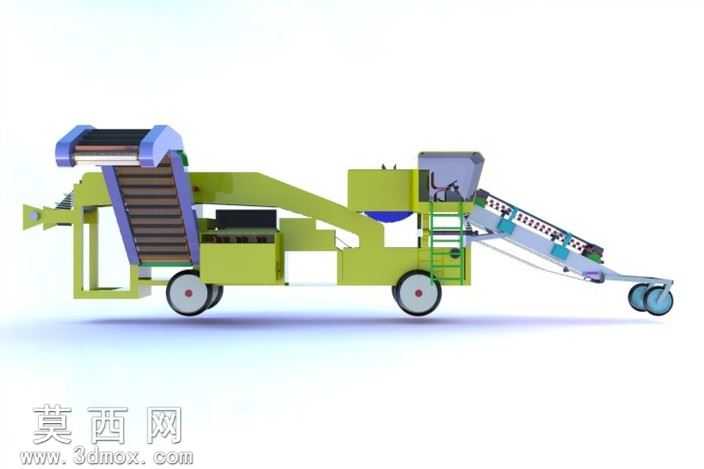

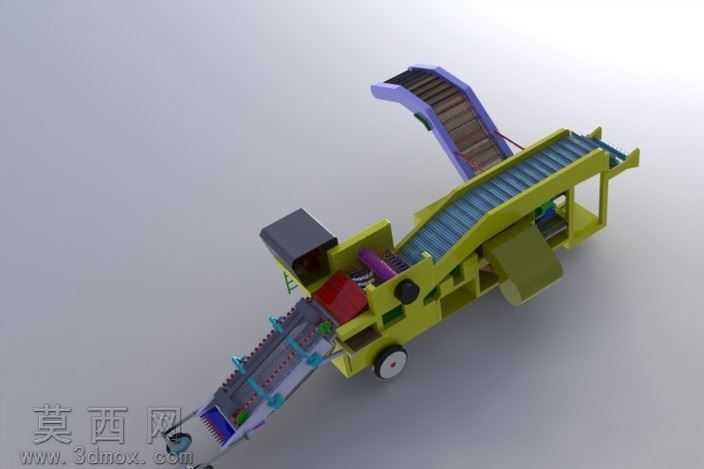

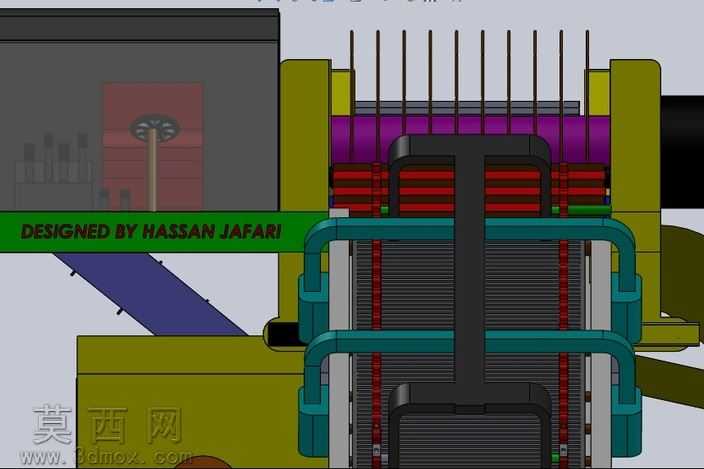

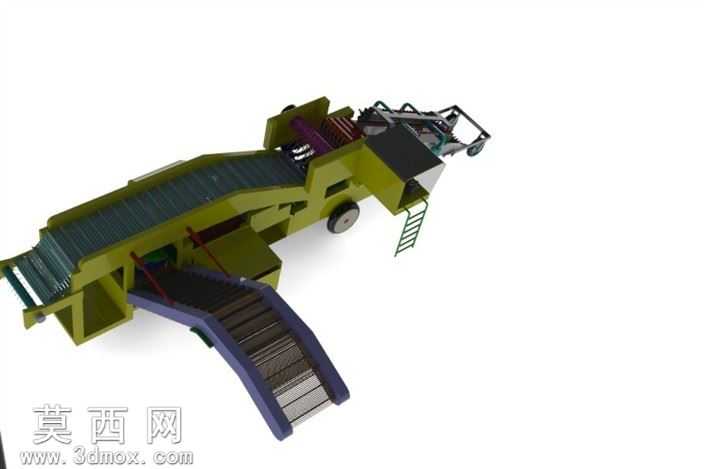

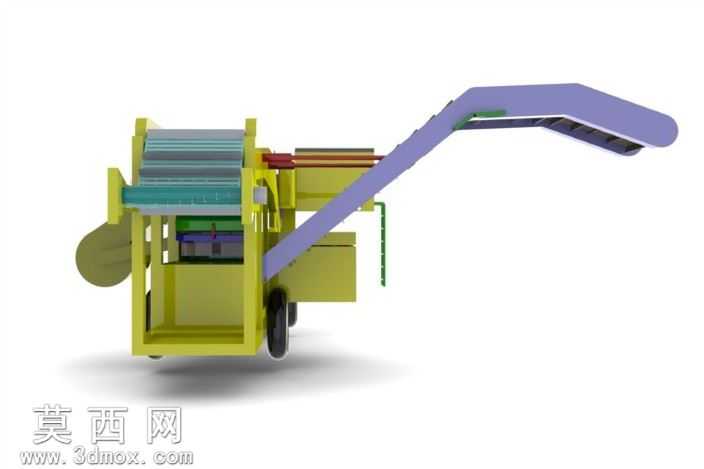

本作品为自走式番茄收获机械的三维结构设计，整体采用轮式自走底盘布局，建模阶段通过三维软件完成全零件参数化搭建，从行走轮组、底盘机架到上部作业模块均按照实际农机作业比例完成尺寸校准，确保各部件装配间隙符合机械设计公差要求。渲染阶段针对不同部件匹配对应材质属性：底盘机架与外部防护壳体赋予哑光橄榄绿工程金属材质，还原农用机械常用的防护漆面质感；行走轮组采用橡胶胎面搭配金属轮毂的分层材质，胎面添加防滑纹理细节提升真实感；内部传动组件区分金属齿轮、传动辊轴、柔性输送构件的材质差异，输送导条部分添加半透明工程塑料质感，分选输送结构的紫色防护挡板赋予高饱和度硬质塑料材质，区分不同功能模块的视觉属性。结构设计上，整机集成了前端采收导入机构、中部输送分选机构、侧向果穗输出机构三大核心作业单元：前端设置带拨送齿的采收导入口，可将垄间生长的番茄植株连带果实导送入机内；中部腔体内部布置多组带柔性拨片的辊轴输送结构，可在输送过程中完成果实与藤蔓的初步分离，同时预留了果杂分选的结构空间；尾部倾斜设置的输送架可将采收完成的果实输送至随行集料设备，机身下部布置动力传输与传动组件，将行走动力与作业动力进行合理分配，轮组采用前小后大的农用行走轮布局，适配农田非硬化路面的通行需求。设计过程中参考了现有番茄采收设备的专利结构，在原有成熟方案基础上优化了中部输送腔体的结构布局，删减了冗余的支撑构件以降低整机自重，同时调整了前端导入口的倾斜角度，提升植株喂入的顺畅度，各功能模块之间采用可拆式连接结构，方便后续维护与部件更换，整体建模完成后通过装配干涉检查，确认所有运动部件无运行干涉，可直观展示番茄收获机从喂入、分离到输出的完整作业流程结构。
