MF285拖拉机传动齿轮箱结构设计

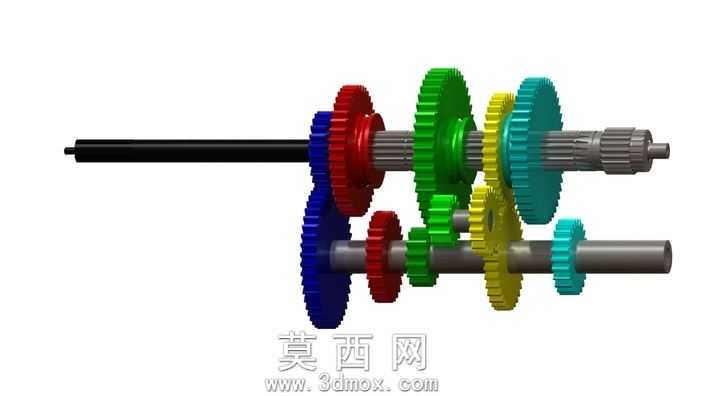

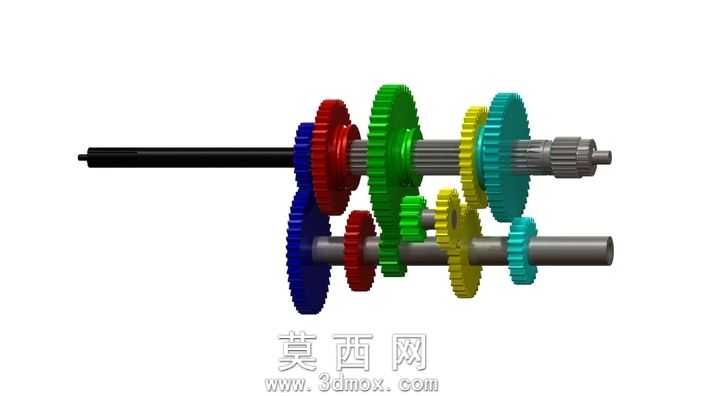

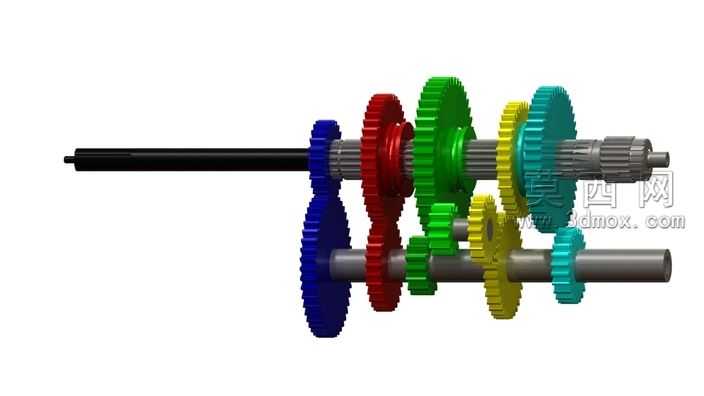

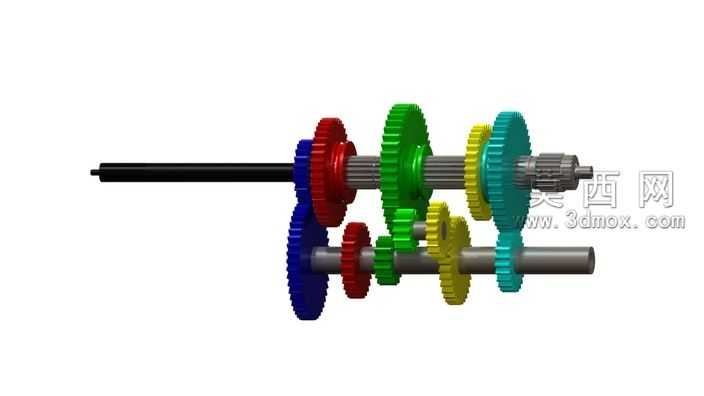

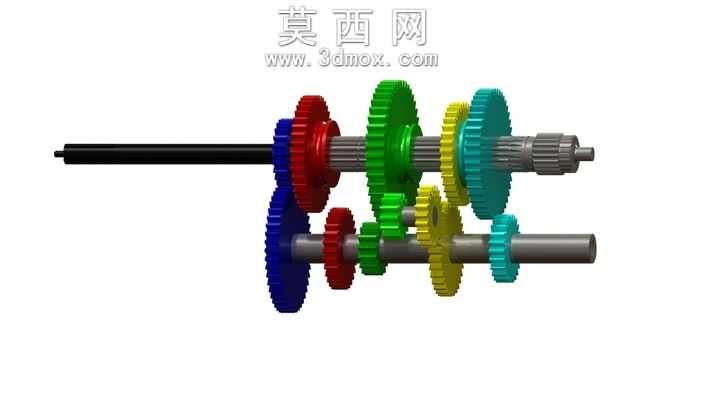

本模型为MF285拖拉机配套的传动齿轮箱三维结构，建模过程严格遵循拖拉机动力传输的实际工况逻辑，以SolidWorks为核心建模工具完成全参数化搭建，所有齿轮、轴类、配合部件均按照真实传动比参数进行尺寸约束，确保各部件装配后无干涉、可模拟真实的动力传递路径。建模阶段首先完成两根核心传动轴的基准定位，输入轴与输出轴的中心距严格匹配MF285拖拉机的底盘安装尺寸，轴段的台阶、花键结构均按照实际加工工艺特征绘制，还原了轴上卡簧槽、轴承位、齿轮定位台的细节结构。齿轮部件建模时，针对不同模数、齿数的传动齿轮分别绘制渐开线齿形，区分了常啮合齿轮、滑动变速齿轮的结构差异，不同挡位对应的齿轮采用差异化配色区分，直观呈现各挡位的动力啮合路线：蓝色大直径低挡齿轮、红色中速挡齿轮、绿色高速传动齿轮、黄色倒挡惰轮、青蓝色输出端齿轮依次排布，清晰展示了变速箱多挡位变速的结构原理。材质渲染阶段，为传动轴赋予调质钢材的哑光金属质感，齿轮部件根据功能差异区分材质表现：承载大扭矩的低速齿轮添加了表面淬火后的质感细节，滑动啮合齿轮呈现出齿轮端面的倒角磨合特征，整体渲染效果还原了金属传动部件的真实视觉质感，无过度夸张的特效处理。结构设计上完整还原了定轴式变速箱的经典布局，两轴平行布置搭配中间惰轮实现倒挡功能，各齿轮与轴的配合、空套齿轮的轴向定位、滑动齿轮的滑移行程都预留了合理的装配间隙，既满足三维装配的干涉检查要求，也符合实际机械加工与装配的工艺逻辑，可作为拖拉机传动系统教学、结构认知、改装设计的参考三维模型，清晰展现了农用机械变速箱紧凑、可靠、多挡位适配复杂农田作业工况的设计思路。
