石膏板连续辊压成型生产设备结构

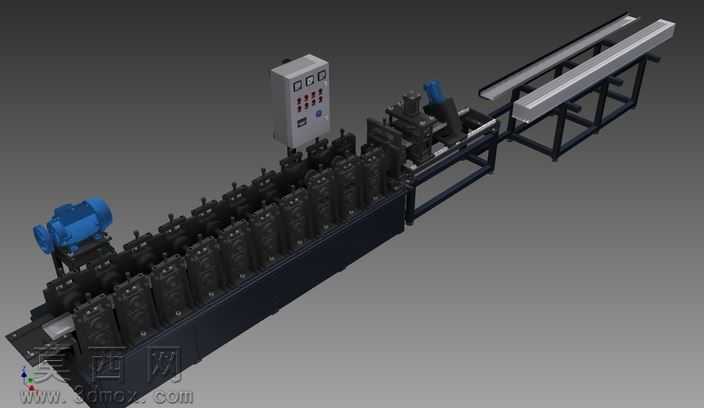

该三维模型为石膏板辊压成型生产设备，整体采用长条形连续生产线布局设计，通过三维建模软件完成整机结构搭建，还原了辊压成型设备从进料到出料的完整作业工位排布。模型构建过程中，对设备各功能模块做了清晰的结构拆分：左端设置驱动动力单元，采用蓝色电机作为动力输出端，通过传动结构连接多组依次排布的成型辊组，每组成型辊座都做了独立的结构建模，还原了辊压过程中逐次对板材施压塑形的排布逻辑，多组辊座沿设备长轴方向等距排列，保证板材在行进过程中逐步完成轮廓压制成型。设备中部设置控制单元，独立的电控柜模型还原了操作面板的按钮、显示屏布局，柜体采用哑光金属材质渲染，还原工业电控设备的真实质感；电控柜旁设置裁切工位结构，用于完成成型后石膏板的定长切断。设备右端设置出料输送架，采用方管焊接的机架结构搭配长条形输送导轨，完成成型后板材的承接输出，机架部分采用深色金属材质渲染，还原型钢焊接机架的厚重质感，输送导轨面做了光滑金属面的材质处理，体现输送工位的顺滑作业特性。建模过程中对各部件的装配关系做了精准还原，动力单元与辊组的传动连接位置、辊组之间的间隙配合、电控柜与主机架的安装位置、裁切工位与输送架的衔接位置都符合实际设备的装配逻辑，各部件没有出现结构穿模、错位的问题。材质渲染上区分了不同功能部件的材质特性：动力电机采用蓝色漆面金属材质，成型辊座采用深色铸铁质感材质，输送架采用哑光黑方管材质，电控柜采用浅灰金属漆面材质，出料导轨采用亮面金属材质，通过材质差异清晰区分不同功能模块，让整机结构层次分明。该模型还原了石膏板辊压成型设备的核心工作逻辑，即通过连续排布的成型辊对行进中的板材逐步施压，完成石膏板的截面轮廓成型，再经定长裁切后由输送架送出，整体结构排布符合连续辊压成型类设备的设计思路，虽然为闲暇时段完成的设计作品，结构尚未达到完全量产级的完善程度，但核心的辊压成型、动力传动、电控控制、出料输送的核心功能结构都已完整呈现，能够清晰展示石膏板辊压成型设备的整体布局与核心工作原理，可作为辊压类成型设备结构参考的三维样例，帮助理解连续式板材成型设备的工位排布与结构组成逻辑。
