全向移动重载型麦克纳姆轮结构设计

麦克纳姆轮作为全向移动系统的核心行走部件，目前广泛应用于智能仓储AGV小车、工业巡检机器人、自动化产线转运平台、重载移动工装台、特种作业移动设备以及服务型机器人领域，依靠轮体周边分布的斜置辊子结构，可实现设备在平面内任意方向的平移、原地旋转、斜向行进等全向移动动作，无需预留传统转向结构所需的转弯半径，能够在狭窄的车间通道、密集仓储货架区间、紧凑的产线工位旁完成灵活的位置调整，大幅提升狭小空间内的物料转运、设备移动的作业效率。

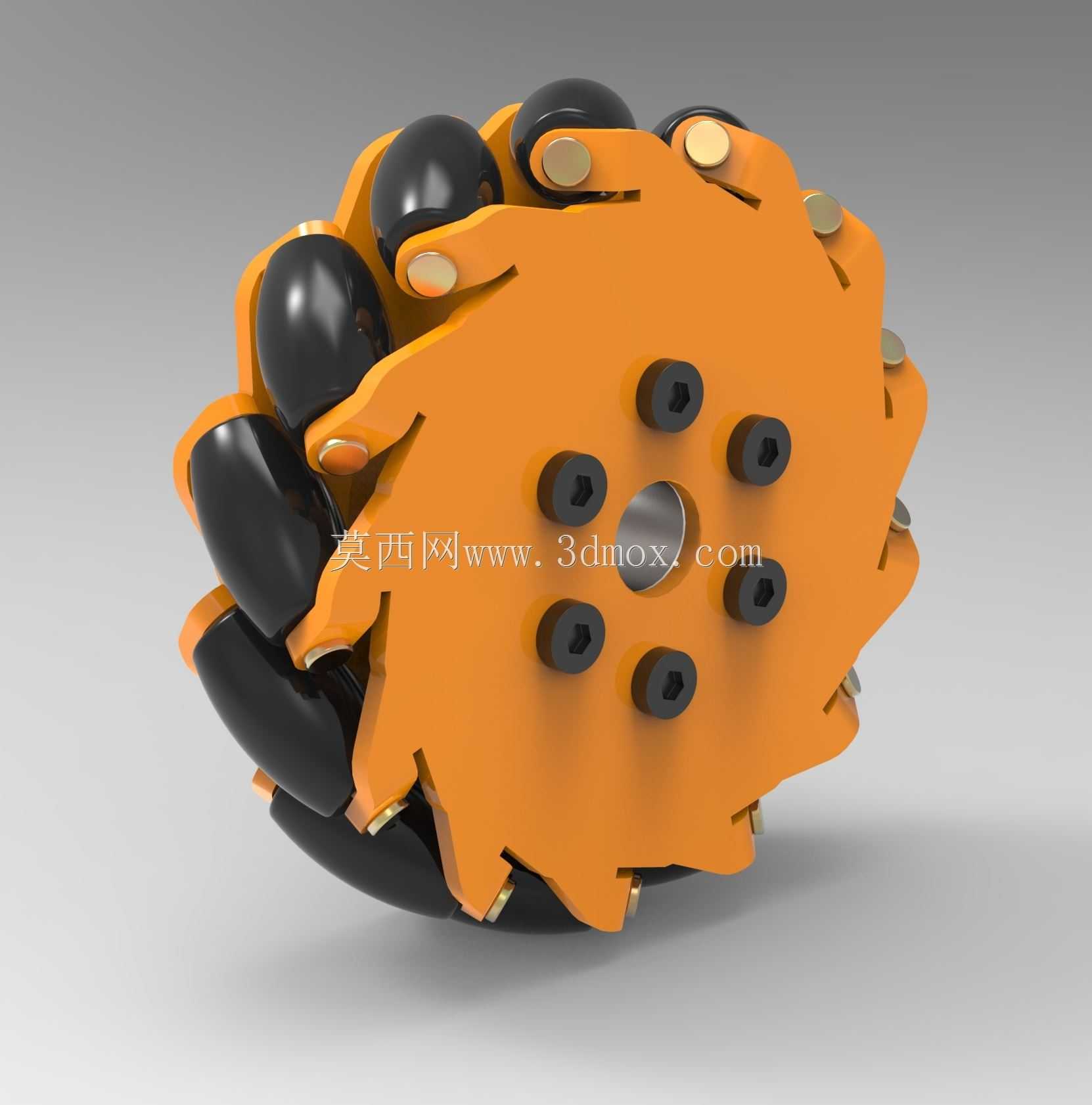

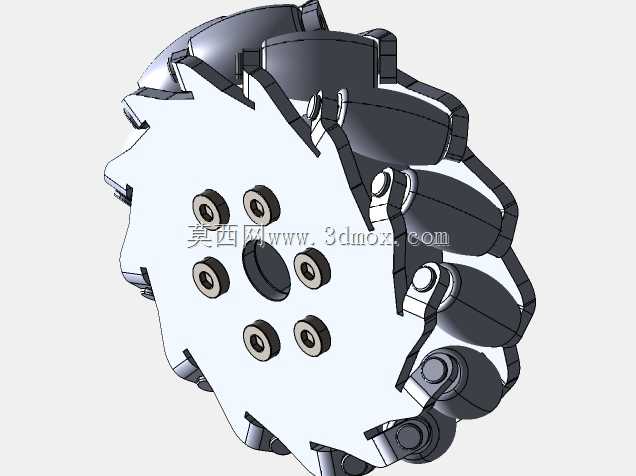

该款麦克纳姆轮采用分体式承载结构设计，主轮盘采用高强度硬质合金材质加工成型，轮盘周向均匀分布多组独立安装的包胶辊子，辊子轴线与主轮轴线呈固定45度夹角布置，每个辊子均可绕自身轴线自由转动，当多组麦克纳姆轮按照特定排布方式组合使用时，通过不同轮组的转速与转向差速配合，即可合成任意方向的行走驱动力。轮盘中心设置标准安装轴孔，轴孔周边均匀分布六个内六角安装沉孔，可直接与驱动电机输出法兰、行走轴端进行刚性连接，安装面做平面度精加工处理，保证轮体运转时的同轴度，避免高速行走时出现偏摆抖动问题。

设计过程中重点考量了负载承载能力与运转平顺性的平衡，辊子外层采用高耐磨聚氨酯材质包胶，既具备足够的摩擦系数保证行走抓地力，避免地面湿滑时出现动力打滑，又能有效吸收路面微小颠簸带来的震动，降低设备行走过程中的噪音；每个辊子的安装支架采用独立快拆结构，单根辊子出现磨损时无需拆解整个轮体即可单独更换，大幅降低后期运维成本。轮体整体外轮廓做圆角过渡处理，避免轮体运转过程中剐蹭周边设备线缆、工件，安装边界预留足够的辊子转动间隙，保证轮体在额定负载下辊子转动无卡滞，适配环氧地坪、硬化水泥地面、钢板地面等多种工业常见行走路面，可根据实际负载需求搭配不同直径规格的辊子与轮盘尺寸，满足从轻载服务机器人到数十吨级重载转运平台的不同使用需求。
