带键槽法兰式凸台轴套

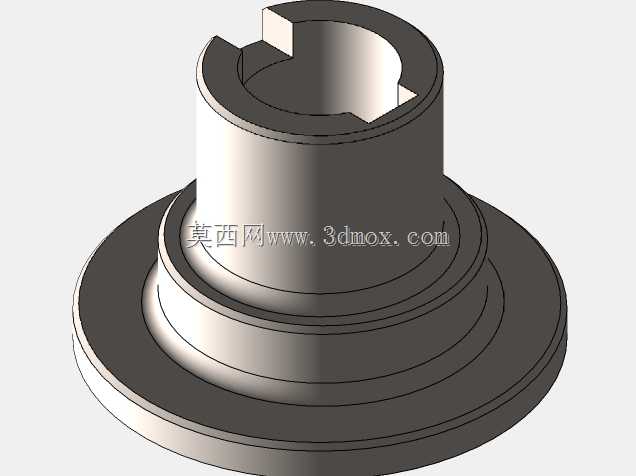

该零件属于机械传动系统中的轴系配套连接件，主要应用于中小型减速机输出端、轻工输送设备辊筒装配端、小型机床主轴定位段等场景，承担轴端定位、扭矩传递、相邻部件轴向支撑的核心作用，可替代同规格的分体式轴套加法兰垫片组合，减少装配环节的累计误差，提升轴系运行的同轴度稳定性。从功能特性来看，零件上部为带开口键槽的空心圆柱筒体，内孔可与对应直径的传动轴形成间隙配合，顶部对称开设的两处缺口键槽可嵌入平键，在轴与套之间传递旋转扭矩，避免轴套与轴发生相对转动，保证动力传输过程无打滑丢转问题；下部为多层阶梯式法兰盘结构，法兰端面可与设备的轴承座端面、传动轮轮毂端面紧密贴合，通过沿法兰圆周分布的安装孔穿入紧固螺栓，即可将轴套牢牢固定在安装基准面上，同时多层阶梯的法兰结构可分散轴向承载的压力，避免局部应力集中导致的法兰变形。在设计思路上，该零件采用回转体为基础构型，整体遵循等强度设计原则，上部筒体的壁厚经过载荷核算，可满足额定扭矩下的抗剪切强度要求，筒体与法兰衔接处做了圆弧过渡处理，可有效降低应力集中系数，避免长期交变载荷下衔接位置出现疲劳断裂；法兰部分的多层阶梯设计一方面可以适配不同安装沉孔的深度要求，提升零件的安装适配性，另一方面可以在保证结构强度的前提下减少零件整体重量，降低材料消耗与转动惯量。从安装边界来看，上部筒体的外径与配套安装座的内孔形成小间隙配合，装配时可顺利穿入安装孔完成定位，法兰最大外径覆盖安装面的螺栓孔分布圆，保证螺栓紧固时法兰受力均匀，零件整体轴向高度可适配常规轴端伸出长度，安装后不会与周边的密封件、端盖等部件发生运动干涉，内孔与轴的配合公差选用基孔制间隙配合，既保证装配时的便捷性，又能控制配合间隙在合理范围，避免运行过程中出现径向窜动。
