11kV-250A配电变压器高压裸套管结构

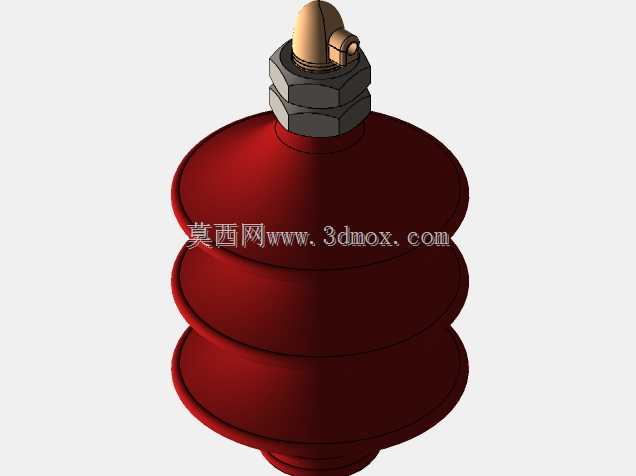

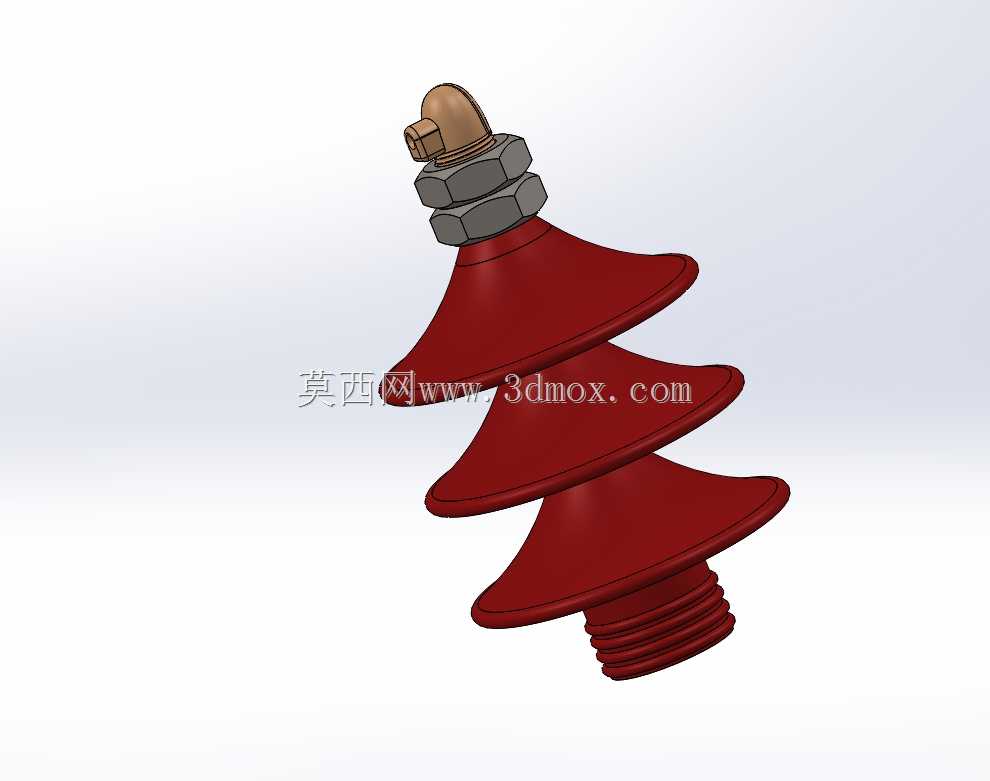

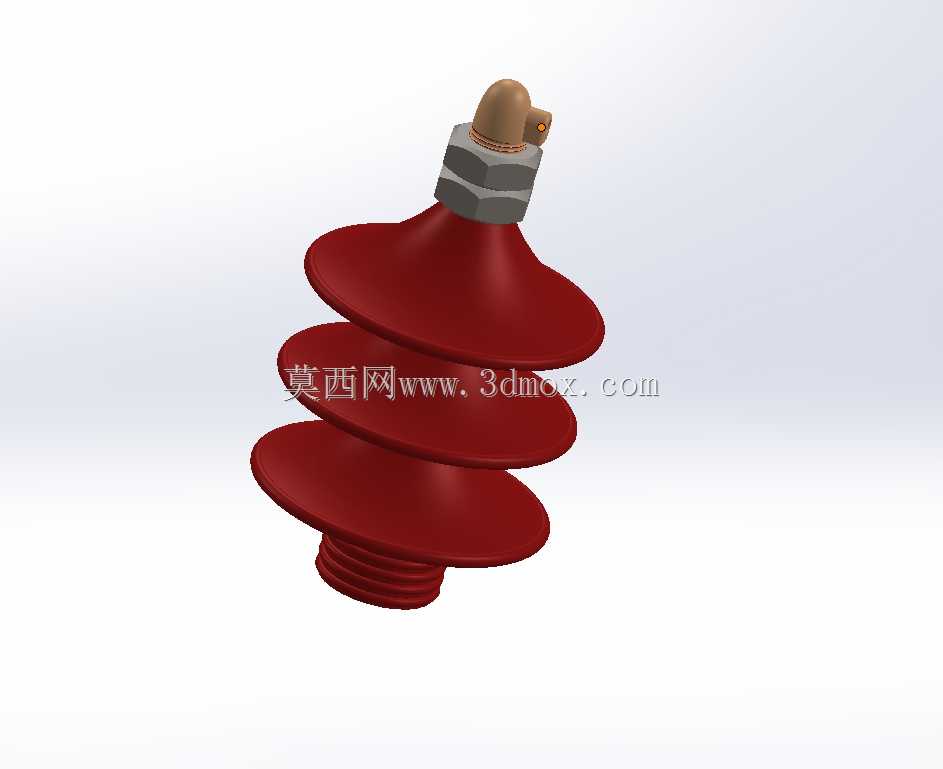

这款高压裸套管是配电变压器高压侧的核心外接绝缘部件，主要应用于10kV级城乡配电网中的油浸式配电变压器场景，承担着高压引线引出、带电部位与接地箱体绝缘、外部接线端子固定的核心作用，是配电变压器与外部高压线路衔接的关键过渡部件，直接决定变压器高压侧的外绝缘可靠性与接线稳定性。在实际配网运行场景中，这类套管长期暴露在户外环境下，需要耐受日晒雨淋、温湿度交变、污秽沉积、工频电压与短时过电压的多重考验，因此其结构设计完全围绕户外长期运行的可靠性展开。整体采用三级伞裙的红棕色绝缘主体结构，伞裙的外扩角度与层间间距经过针对性设计，能够在降雨时顺着伞裙边缘快速排走雨水，避免相邻伞裙间形成连续水膜造成沿面闪络，同时伞裙的错落结构能够减少表面积污的留存，降低污秽导致的绝缘下降风险，适配多数户外普通污秽等级的配电台区使用。上部的接线端采用铜质导电端头搭配双六角螺母锁紧结构，能够适配250A额定电流下的高压引线接线需求，双螺母结构可以有效防止户外长期运行中因风振、温度形变导致的接线松动，避免接触电阻过大引发的接头发热故障，端头的圆弧过渡设计也能优化端部电场分布，减少尖端放电的概率。下部的螺纹连接结构用于与变压器箱体的安装座配合，安装时可通过螺纹旋入深度调整适配不同厚度的箱盖安装板，配合密封件能够实现套管与箱体之间的可靠密封，防止变压器内部绝缘油渗漏，同时隔绝外部水汽、杂质进入变压器箱体内部。整个部件的外形轮廓紧凑，伞裙最大外径控制在适配常规10kV配电变压器的安装间距范围内，不会与相邻套管、变压器附件产生安全距离不足的问题，安装边界完全匹配现有主流配电变压器的箱盖开孔尺寸，无需对原有变压器结构做额外改造即可替换使用。绝缘主体的爬电距离按照11kV电压等级的户外绝缘要求设计，能够满足工频耐压、雷电冲击耐压的常规试验要求，在正常运行工况下可长期稳定承担高压引线对地的绝缘作用，避免高压带电部位对接地箱体放电。导电部分与绝缘部分的衔接处做了平滑过渡处理，消除了结构上的锐角与缝隙，减少局部电场集中的问题，提升长期运行下的绝缘寿命。
