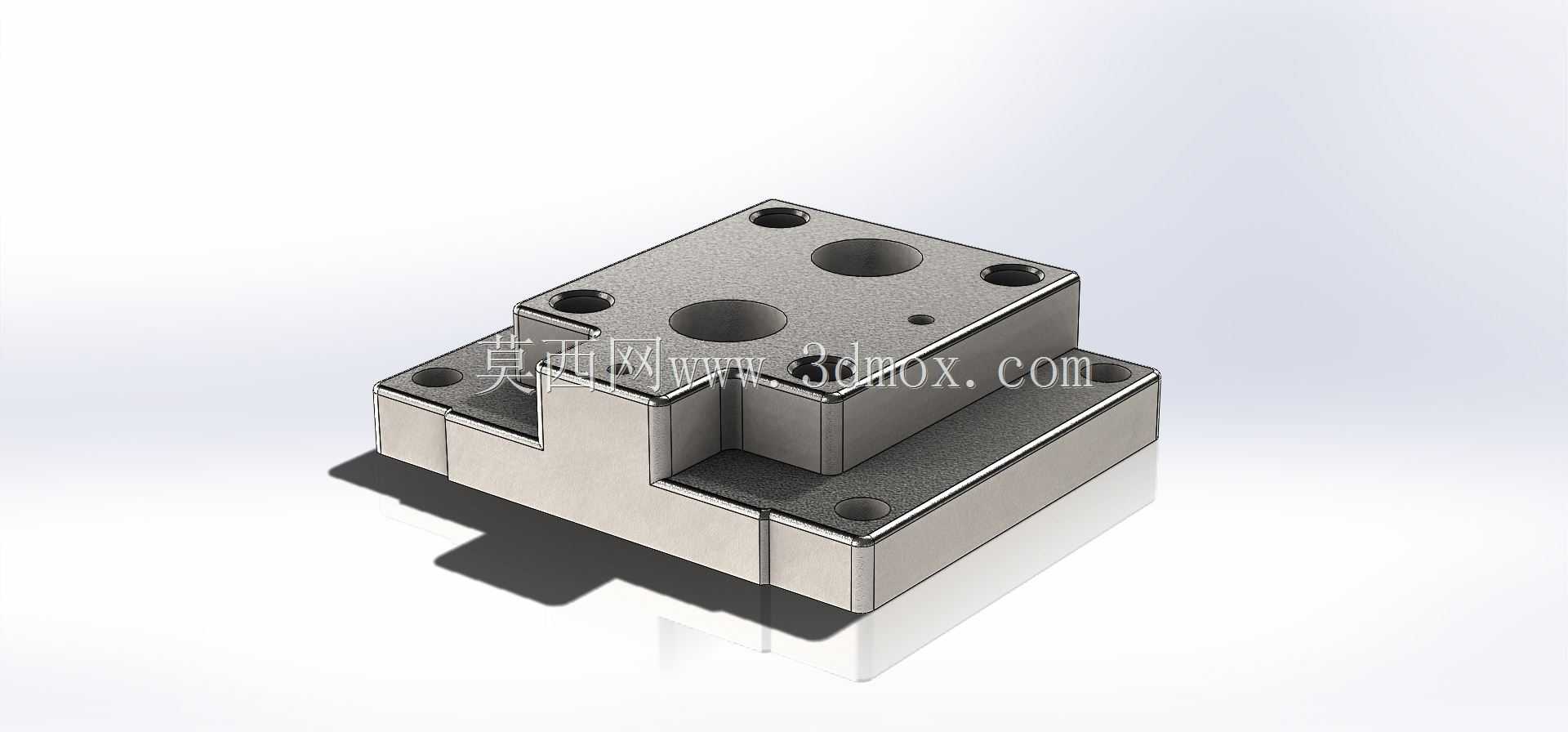

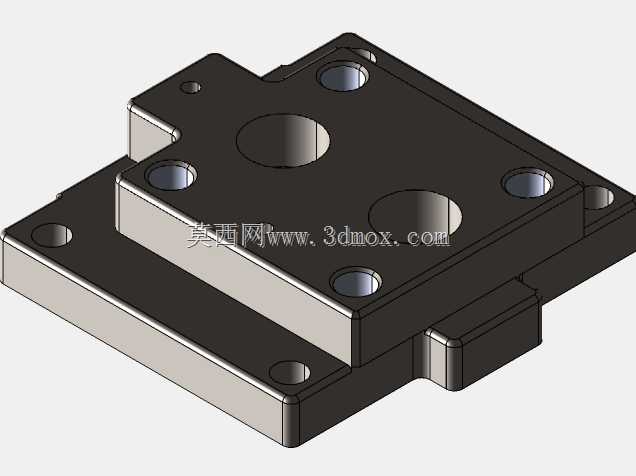

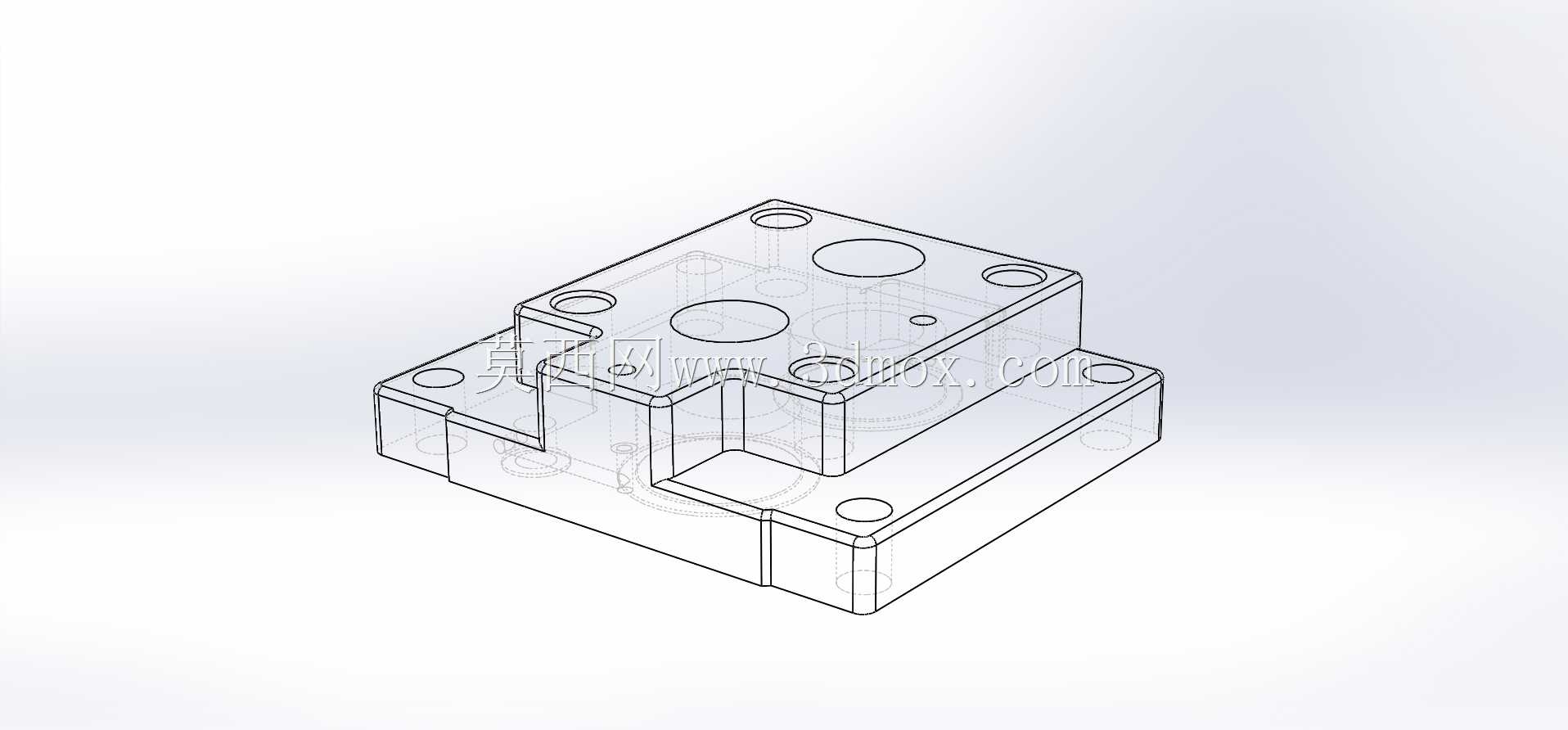

三主油口集成式泄压阀安装子板结构

这款子板是液压系统中用于叠加安装泄压阀的专用油路连接构件，主要应用在工业液压站、工程机械液压回路、重型设备液压控制系统中，作为泄压阀与主油路之间的衔接载体，解决多油路集成排布时的管路杂乱、安装空间不足、密封点位过多易泄漏的痛点。在实际液压系统搭建场景中，这类带三个主端口的子板能够同时对接压力油路、回油油路与控制油路，无需额外外接三通管路，大幅减少管路接头的使用数量，降低系统泄漏风险，同时压缩阀组的整体安装空间，让液压阀组的排布更加紧凑规整，尤其适合安装空间受限的移动式液压设备、集成式液压动力单元使用。从功能特性来看，该子板内部预制了精准连通的油道，三个主端口分别对应泄压阀的进油、回油与远程控制接口，能够保证泄压阀工作时油液流动顺畅，避免因油道弯折角度过大、通径不足造成的压力损失与紊流问题，子板表面加工有与标准泄压阀完全匹配的安装定位孔与密封槽，安装时只需将泄压阀对齐定位销孔，通过螺栓紧固即可完成装配，密封件嵌入密封槽后能够承受额定工作压力下的油液冲击，不会出现渗漏问题。在设计思路上，这款子板采用分层叠合的结构布局，上层为泄压阀的安装贴合面，加工精度满足液压元件安装的平面度要求，保证阀件安装后密封面完全贴合；下层为油路转接层，三个主端口分别布置在子板的不同侧面，能够适配不同方向的管路接入需求，避免管路安装时出现干涉。子板的安装孔位完全匹配力士乐系列对应型号泄压阀的安装尺寸，安装边界充分考虑了相邻阀件的安装间距，在集成阀组排布时，不会与周边的换向阀、节流阀等元件出现空间冲突，子板的厚度设计兼顾了结构强度与油道加工的可行性，在保证内部油道壁厚满足耐压要求的前提下，尽可能压缩整体厚度，减轻阀组整体重量。子板的所有外接油口都采用标准管螺纹规格，能够直接对接常用的液压管路接头，无需额外加工转换接头，现场装配效率更高，同时子板的金属材质经过表面防锈处理，能够适应液压站常见的油污、潮湿工作环境，长期使用不会出现锈蚀剥落污染油液的问题。在系统工作过程中，该子板不仅起到油路连通的作用，还能够为泄压阀提供稳定的安装支撑，吸收阀件工作时产生的微小振动，避免阀件长期受振动影响出现连接松动的问题，保障泄压阀能够稳定发挥压力过载保护的作用，当系统压力超过设定值时，泄压阀开启，高压油能够通过子板内部的油道顺畅流回油箱，快速降低系统压力，保护整个液压回路中的元件不会因超压损坏。
