手摇式拖车牵引绞车结构设计

该手摇绞车主要面向轻型拖车配套、户外小型起重牵引、车载应急拖拽等场景设计，可在无动力供电的野外作业、房车驻车调整、小型设备移位等工况下使用，依靠人力驱动实现负载的收卷与牵引动作，无需外接电源或液压气源，适配无动力配套的零散作业需求，尤其适合私人拖车用户、户外作业小队、小型仓储转运场景使用，可承担额定范围内的绳索收放、重物拖拽、设备就位固定等工作。

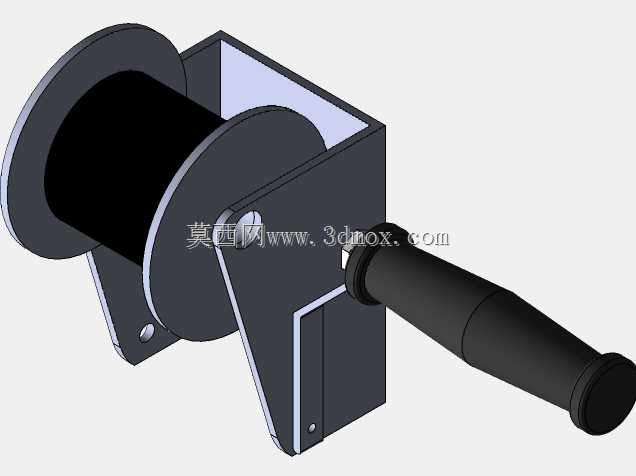

从功能特性来看，该绞车采用侧置摇臂驱动结构，卷筒部分采用双侧挡边设计，可有效避免牵引绳索在收卷过程中出现脱槽、乱绳问题，卷筒与安装基座之间通过侧板支撑固定，整体受力路径清晰，摇臂与卷筒转轴直接连接，传动路径短，人力输入损耗小，摇臂采用长握把设计，握持段做了防滑适配，可降低长时间操作的手部疲劳感，基座采用盒式支撑结构，两侧支撑板与安装底板连为一体，可将卷筒承受的牵引载荷均匀传递到安装面，避免局部应力集中导致结构变形。

设计思路上，该结构优先考虑无动力场景下的操作便捷性与安装适配性，整体结构做了简化处理，未设置复杂的减速齿轮组与自锁棘轮结构，偏向轻量化、低成本的定位，可作为拖车配套的替换部件或临时牵引装置使用，结构件多采用板材折弯与紧固件连接工艺，加工难度低，后期维护更换配件便捷，整体没有冗余的外露结构，可减少户外使用时的杂物卡滞风险。

从安装边界来看，该绞车基座预留了对应的安装固定孔位，可直接通过螺栓固定在拖车前端、货台侧边、设备机架等平整安装面上，安装时需保证卷筒轴线与牵引绳索的出绳方向垂直，避免绳索偏磨挡边；整体外形紧凑，横向伸出的摇臂在非使用状态下不会占用过多侧向空间，卷筒的容绳量可适配常规直径的尼龙牵引绳或细钢丝绳，满足轻型牵引场景的行程需求，安装时无需额外配套复杂的安装支架，适配多数轻型拖车的前端安装位尺寸，也可临时固定在木质、金属架体上作为临时牵引工具使用。
