八通道圆形麦克风阵列电路板结构设计

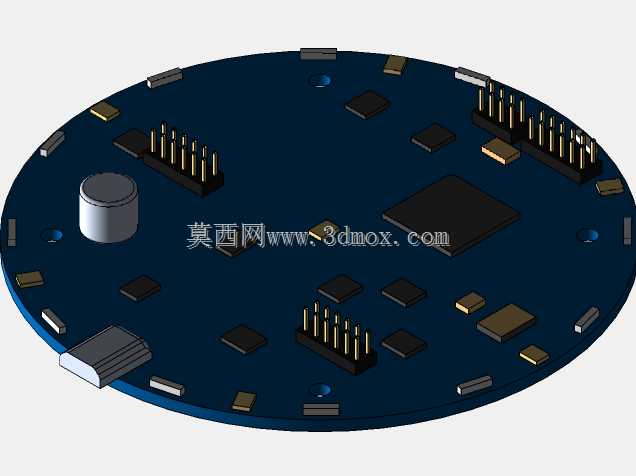

这款八通道麦克风阵列的结构设计，主要面向远场语音交互、声源定位、声场采集、智能设备语音前端等应用场景，可适配智能会议终端、车载语音交互系统、智能家居中控、声学测量设备、安防声纹识别装置等多类产品的硬件组装需求，为多通道拾音硬件的结构适配提供精准的实体参考。该结构核心承载圆形PCB基板，整体采用正圆形布局设计，板上集成排布8路拾音单元对应的安装位，同时预留了主控芯片、晶振、电容电阻等贴片元器件的贴装区域，以及多组排针接插件的安装位置，可满足模拟信号输出、数字信号传输、电源接入等不同接线需求，板侧还预留了固定安装孔位，能够适配不同外壳的螺丝固定、卡扣固定等多种装配方式。设计过程中优先考虑多麦克风的相位一致性要求，将拾音单元按照等角度环形排布在基板边缘区域，尽可能缩小不同拾音点之间的结构遮挡，减少板上元器件对声波接收的衍射干扰，保证各通道拾音的时延差精度满足声源定位算法的计算要求。核心主控芯片布置在基板中心区域，周边配套的阻容元件按照信号流向就近排布，既缩短了高频信号的走线长度，降低信号串扰风险，也让整体板上元件布局疏密均匀，避免局部元件堆叠过高影响整体装配厚度。板上的圆柱形晶振元件、多组立式排针、不同封装规格的贴片芯片都按照实体尺寸做了等比例建模，清晰呈现各元件的高度差与占位边界，整体板厚控制在常规PCB工艺可实现的范围内，板边缘做了圆角处理，避免装配时剐蹭外壳内壁。安装边界上，圆形基板的外径尺寸适配常规紧凑型拾音设备的内腔空间，板上最高元件为立式排针接插件，其高度决定了整个模块的最小装配内腔高度，安装孔位的孔距与孔径适配通用M2规格固定螺丝，可直接与配套的外壳固定柱对位装配，无需额外做结构改型。该结构仅针对硬件组装层面做实体建模，未包含内部电子元件的详细电气参数建模，核心作用是为硬件组装、外壳适配、结构干涉检查提供精准的三维参考，帮助结构工程师在产品开发阶段快速完成阵列模块与整机外壳的匹配验证，减少打样迭代次数，缩短硬件开发周期。
