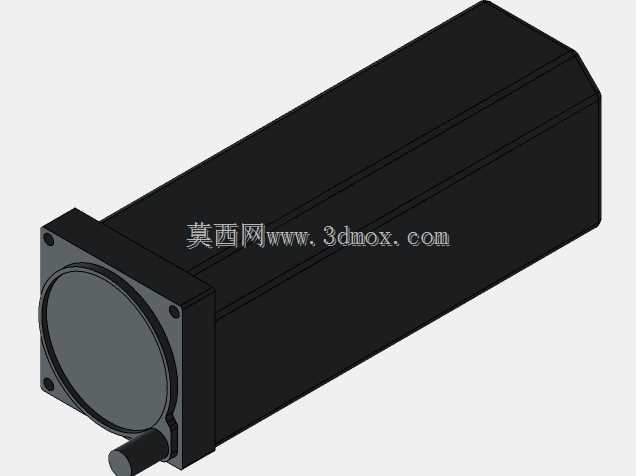

方形法兰输出伺服电机三维结构设计

这款伺服电机的三维结构设计，重点围绕工业自动化场景的实际安装与使用需求展开，能够适配各类需要高精度转速控制、精准位置定位的工业传动场景，常见于自动化生产线的进给轴驱动、工业机器人关节动力输出、精密机床的进给传动、包装设备的工位动作驱动等场景，是精密自动化装备中负责将电信号转化为旋转机械动力的核心执行部件。从实际用途来看，该伺服电机可在闭环控制系统中接收控制器的脉冲指令，输出对应转速、转角的旋转动力，配合后端的编码器反馈可实现极高精度的运动控制，相比普通异步电机具备响应速度快、调速范围宽、低速运行平稳、过载能力强的特点，能够满足频繁启停、正反转切换、精准位置停靠的工况需求。在功能特性设计上，这款电机采用方形安装法兰的结构设计，前端输出轴为标准圆柱轴伸，可通过键连接或抱紧连接的方式与联轴器、同步带轮、减速器等传动部件对接，电机本体采用长方体式的机壳结构，机壳表面预留有充足的散热接触面积，能够在持续额定负载运行时将绕组产生的热量及时散出，避免过热导致的退磁或性能衰减。设计过程中优先考虑了安装的兼容性，前端法兰的安装孔位采用对称分布的设计，能够适配市面上多数标准安装尺寸的伺服电机安装座，无需额外定制转接法兰即可完成替换安装；输出轴的轴伸长度、直径尺寸均按照通用伺服电机的安装边界进行设计，在对接不同传动部件时不会出现轴伸过长干涉、或轴伸过短配合不足的问题。机壳部分采用一体化的拉伸壳体结构，既保证了整体的结构刚性，在设备运行产生振动时不会出现壳体共振影响输出精度，同时也能为内部的定子、转子、绕组部件提供可靠的防护，阻挡车间环境中的粉尘、切削液飞溅进入电机内部，提升长期运行的可靠性。在安装边界的设计考量上，电机本体的长度、宽度、高度尺寸均经过优化，在保证额定扭矩输出能力的前提下尽可能压缩了轴向的安装空间，能够适配安装空间较为紧凑的自动化设备内部，不会因为电机本体尺寸过大导致周边部件的布局需要额外调整；后端的编码器安装位置预留有标准的接线空间，方便用户在安装时快速完成动力线、编码器线的对接布线，减少现场安装的调试工作量。整体结构设计兼顾了性能输出、安装兼容性、运行可靠性三方面的需求，能够覆盖多数常规工业自动化场景的伺服驱动使用要求。
