立式三轴数控雕刻机整机结构设计

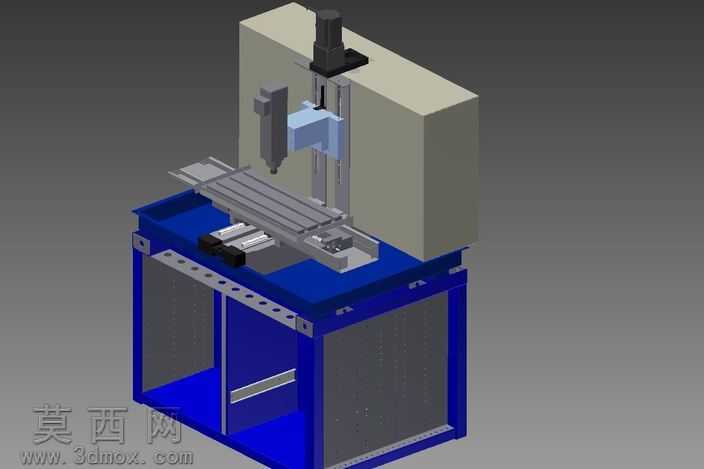

本作品为立式三轴数控雕刻机的整机三维建模设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例搭建，完整还原了设备从底部机架到上部执行端的全部结构细节。建模过程中严格遵循机械设计的装配逻辑，对各运动部件的配合关系做了精准约束，可直观演示三个轴向的运动行程与传动路径，为后续的结构优化、工程出图、加工生产提供了可靠的三维参照。模型的材质渲染贴合工业设备的真实质感，底部支撑机架采用深蓝色金属烤漆材质表现，还原了方通焊接机架的厚重稳固特性，机架正面设置有可拆卸的钣金护板，兼顾设备内部元器件防护与后期检修的便利性，机架台面采用加厚钢板材质，为上部运动组件提供稳定的安装基准。上部运动组件部分，X轴向传动结构布置于工作台下方，搭配线性导轨与丝杠传动副，可实现工作台沿X轴的平稳往复运动；Y轴向传动组件搭载于立式立柱的横向滑座上，可带动主轴安装座沿Y向移动；Z轴向滑枕结构集成于Y向滑座前端，搭载高速电主轴组件，可实现Z向的进给运动，完成不同深度的雕刻加工作业。主轴部分还原了夹头、主轴电机、安装固定座的细节结构，可适配不同规格的雕刻刀具。设计过程中充分考虑了三轴雕刻机的实际使用需求，整体结构布局紧凑，三个轴向的运动行程分配合理，既保证了足够的加工幅面，又尽可能压缩了设备的整体占地面积。机架上部的台面边缘预留了T型槽安装位，可方便固定不同类型的工装夹具，适配板材、小型金属件、工艺摆件等多种材质工件的雕刻加工需求。各轴向的导轨安装面、丝杠支撑座位置均做了符合加工工艺的结构设计，避免出现无法加工的干涉结构，同时对线缆拖链的安装位置做了预留，保证设备运行过程中传动线缆不会出现拉扯、磨损问题。整机模型的各零部件均可单独拆分，可直接导出用于生成工程加工图纸，也可用于设备组装演示、操作培训等场景，结构设计兼顾了刚性与运动灵活性，能够满足常规数控雕刻作业的精度与稳定性要求。
