步进驱动台式CNC雕刻机三维结构设计

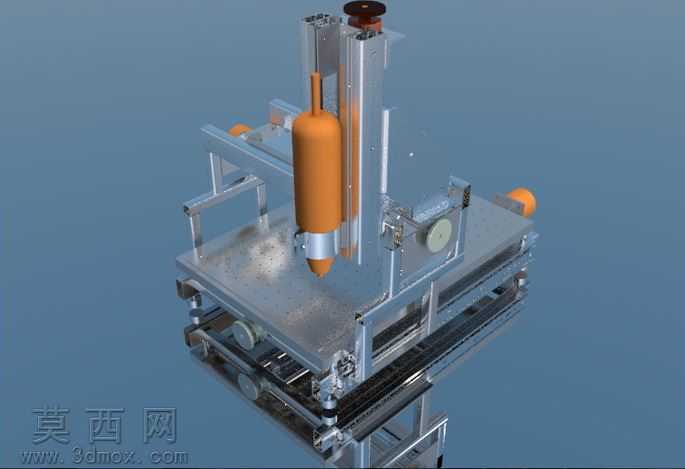

本作品为台式CNC雕刻机的三维建模设计，整体采用步进电机驱动的核心方案，兼顾常规木材、塑料材质的加工适配性，在三维建模阶段优先还原设备的实用化结构逻辑。建模过程中首先搭建设备的整体机架体系，选用工业铝型材作为主体支撑框架的建模原型，通过参数化绘制铝型材的截面特征、拼接定位结构，还原型材框架的模块化拼接特性，确保机架部分的安装基准、承重结构完全符合小型台式加工设备的力学布局要求。传动结构部分，分别对X、Y、Z三个进给轴的导轨副、传动丝杠、滑块组件进行独立建模，细致还原导轨的安装定位槽、丝杠的支撑座结构、滑块与运动平台的连接孔位，确保三轴的运动行程、传动路径在模型中完全匹配实际加工的运动逻辑，其中Z轴垂直运动模组重点刻画了与加工机头的连接转接结构，保证机头升降动作的结构合理性。加工机头部分，建模时还原了主轴安装座、刀具装夹结构的细节，对主轴的散热外壳、刀具夹头的锥面配合结构做了精细化处理，同时搭配了醒目的橙色非金属材质做外观区分，在渲染阶段为不同部件赋予对应材质：铝型材机架赋予磨砂银灰色金属材质，传动导轨、丝杠赋予亮面精钢材质，操作手轮、防护旋钮赋予橙色工程塑料材质，加工平台赋予拉丝不锈钢材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。设计思路上以实用化小型加工设备为核心定位，没有做过度的概念化冗余设计，所有结构均围绕常规小型雕刻作业的功能需求搭建，既保留步进电机驱动的数控加工拓展性，也兼容传统手动微调的操作结构，模型整体结构完整，各部件的装配关系清晰，可直观呈现台式CNC雕刻机的整体构造与运动逻辑。
