上翻式气动支撑车库门结构设计

这款上翻式车库门主要适配私家宅院、小型独栋建筑的车辆出入口场景，替代传统卷帘、平开门结构，解决狭小空间内门体开启占用侧向或顶部纵深空间的痛点。日常使用中，门体向上翻转开启后可完全悬停在门洞上方，不会遮挡车辆进出的通行高度，也不会像外开平开门那样占用门洞外侧的回转空间，适配进深较浅的车库安装场景。

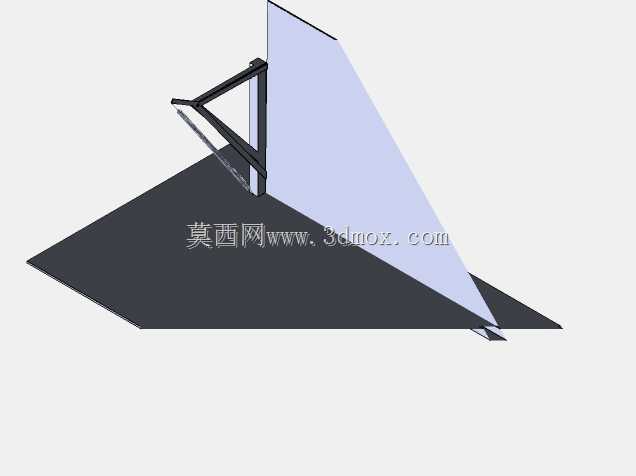

从功能设计来看，门体两侧配置的气弹簧支撑构件是核心功能部件，建模阶段已完成支撑力臂的力矩匹配计算，确保门体开启过程中受力均匀，手动开启时仅需施加很小的抬升力即可完成动作，开启到最大角度后依靠气弹簧的自锁特性保持悬停状态，关闭时带有阻尼缓冲效果，不会出现门体快速下坠磕碰门框的问题。门体框架采用矩形管材焊接成型的结构，外部门板为整幅平板设计，整体刚性充足，日常使用中可抵御常规户外风力载荷，不会出现门板变形晃动的情况。

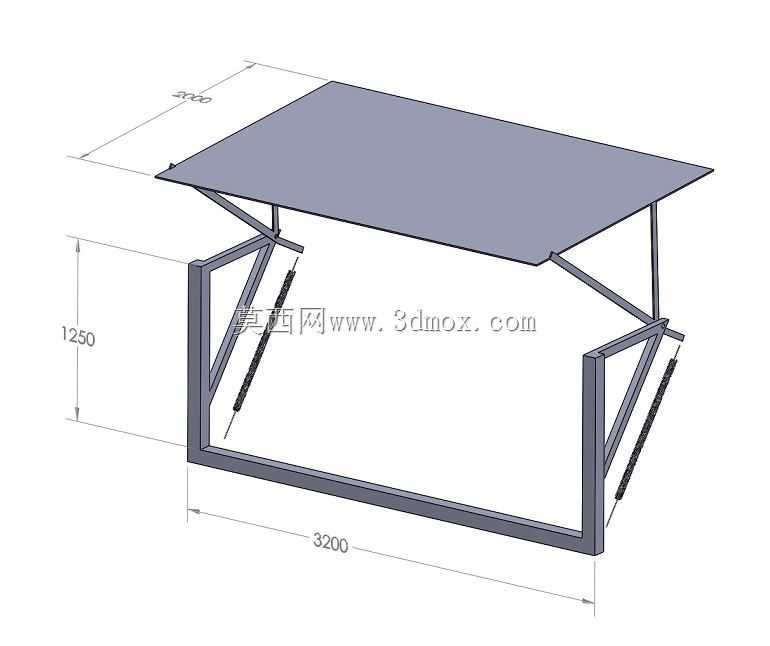

设计阶段优先考虑了安装边界的适配性，整体门洞适配宽度3200mm、高度1250mm的安装洞口，门体开启后向上翻转的最大外伸尺寸为2000mm，安装前需确认门洞上方有足够的避让空间，不会与顶部的檐口、管线等构件发生干涉。门体的铰接支座设计为可微调结构，现场安装时可根据实际洞口的施工误差小幅调整安装位置，降低现场施工的对位难度，门框底部与地面接触位置预留了密封件安装槽位，后期可加装密封胶条实现门洞的密闭防尘、防雨效果。

建模过程中对所有运动铰接位置都做了间隙配合处理，模拟实际装配中的销轴连接间隙，避免运动过程中出现构件干涉卡滞，气弹簧的安装点位经过多轮运动仿真验证，确保门体从全闭到全开的整个行程中，气弹簧的伸缩量处于额定工作区间，不会出现超出行程拉脱或者顶死的情况，整体结构无复杂定制构件，所有型材、标准件都可直接采购，加工落地难度低。
