轮毂电机配套螺旋弹簧减震器结构设计

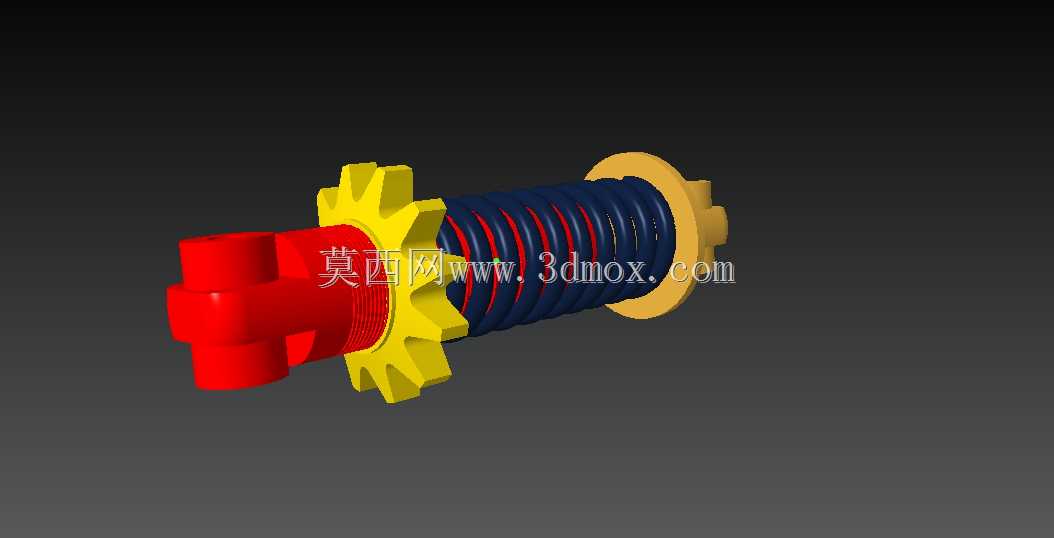

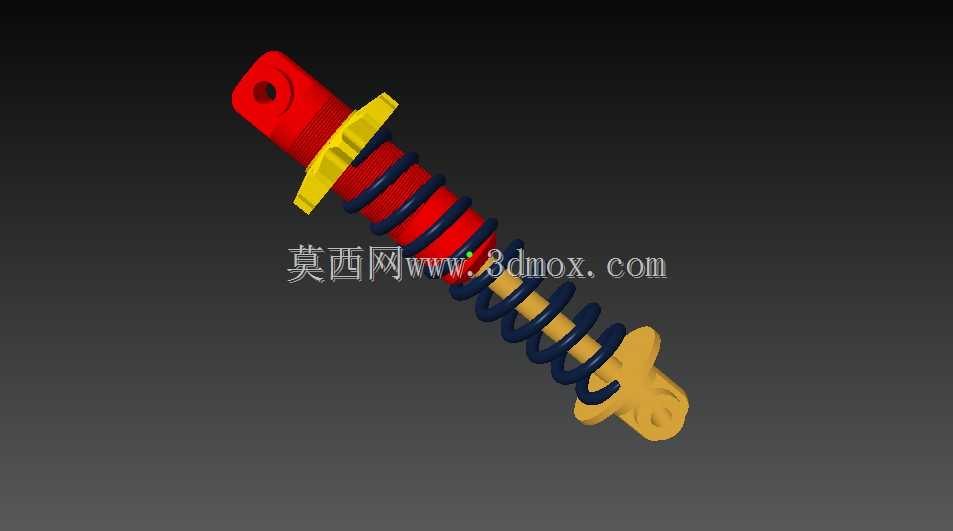

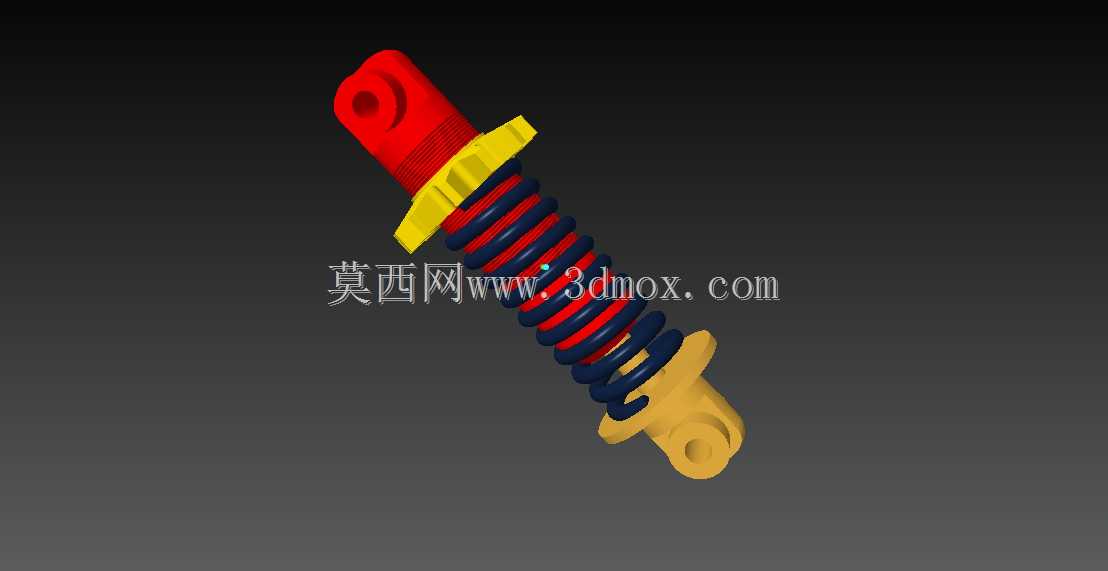

　　这款减震部件主要适配轮毂电机集成式动力单元，在低速电动代步车、分布式电驱作业小车、小型AGV底盘等场景中承担核心缓冲作用，区别于传统集中式驱动架构的悬架减震布局，轮毂电机集成结构的减震器需要兼顾簧下质量控制与径向、轴向复合冲击的吸收能力，避免路面颠簸直接传递至电机定子结构，影响绕组固定精度与霍尔元件传感稳定性。从结构设计逻辑来看，该减震器采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的方案，上下两端的铰接吊耳采用带衬套安装孔的叉形/耳轴结构，上端吊耳连接轮边支架或车架摆臂，下端吊耳直接与轮毂电机壳体的安装支座对接，安装孔的同轴度公差控制在0.1mm以内，避免装配后出现偏载导致弹簧侧向磨损、阻尼杆卡滞的问题。弹簧部分采用变节距设计？不，

　　从结构呈现来看是等节距圆柱螺旋弹簧，表面做了防锈涂装，红蓝分层的涂装一方面用于区分弹簧刚度区间，另一方面也便于运维过程中快速识别弹簧是否出现塑性变形、涂层脱落的疲劳损伤。阻尼芯内置在弹簧中心空腔内，采用液压阻尼结构，通过阀片组的节流作用控制弹簧往复运动的速率，抑制弹簧吸震后的反复弹跳，降低轮端的余震传导。在安装边界上，减震器的最小安装长度对应悬架最大上跳行程，此时弹簧压缩至并圈长度前预留10%的安全余量，避免刚性冲击；最大拉伸长度对应悬架最大下跳行程，此时阻尼芯的拉伸限位结构会承担极限拉力，防止弹簧脱出吊耳连接位。实际选型匹配时，需要结合轮毂电机的额定载荷、轮端跳动行程、行驶路面的颠簸等级匹配弹簧刚度与阻尼系数，

　　比如铺装路面使用的场景可以选择阻尼系数稍高的配置，提升行驶平稳性；非铺装路面作业的场景则需要适当降低阻尼，提升冲击吸收能力，同时要校核上下吊耳的安装角度，确保减震器在全行程摆动过程中不会与电机壳体、轮辋、制动管线发生运动干涉。该结构的三维建模过程中，对弹簧的螺旋升角、阻尼杆的表面粗糙度、吊耳的焊接应力集中位置都做了细节还原，能够直接用于装配干涉校验、运动仿真分析，也可以作为同类轮边减震结构设计的参考基准，帮助设计人员快速完成安装位匹配、载荷校核的前期工作，减少重复建模的工作量。
