五缸径向布置星形活塞动力结构

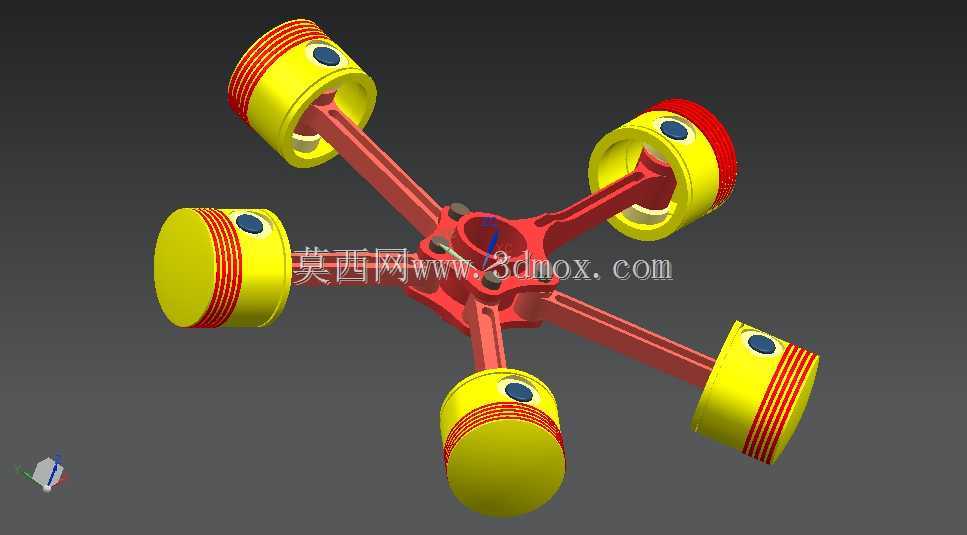

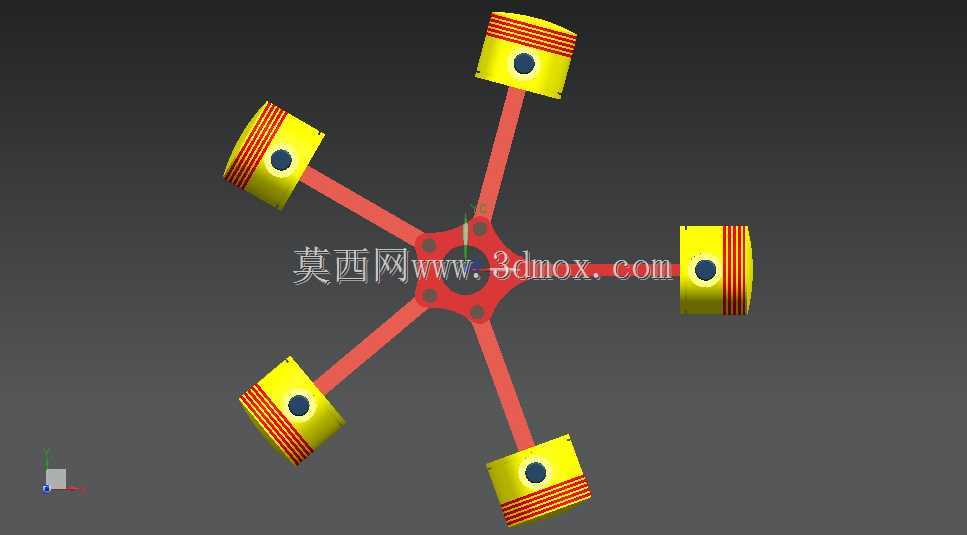

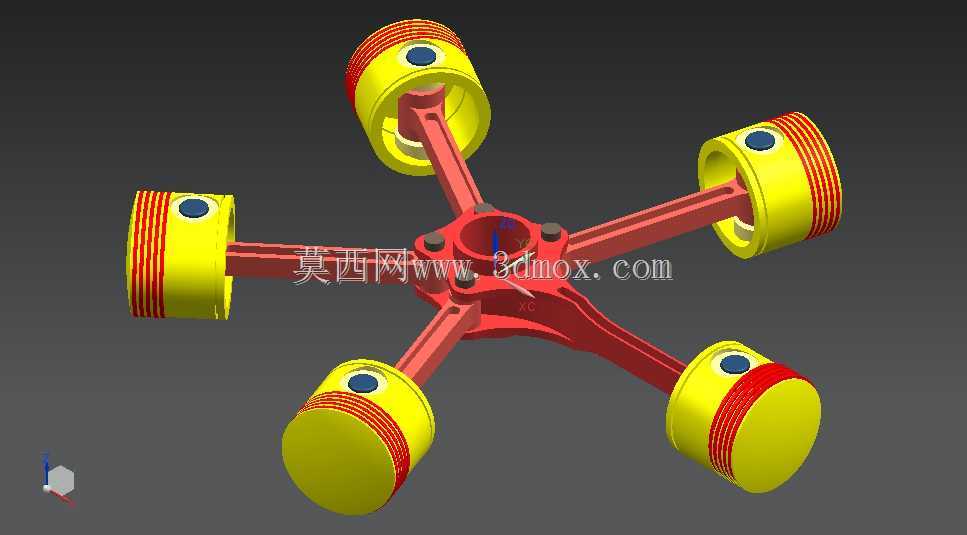

　　这款径向五缸布置的活塞动力结构，是早期航空动力领域的典型构型，在燃气涡轮动力普及前，这类结构凭借单曲轴短传动链、迎风面散热效率高的特性，被大量应用于轻型螺旋桨飞行器的动力单元，部分小型农用机械、应急动力泵站也会采用同构型的简化版本作为动力源。从结构设计逻辑来看，五个气缸以中心曲轴为圆心呈等角度径向辐射排布，共用同一根中央曲轴，活塞通过连杆直接与曲轴曲柄销连接，相比直列或V型动力结构，省去了复杂的分轴传动组件，整体动力输出轴的轴向长度更短，能大幅压缩动力舱的纵向安装空间，适配飞行器机头紧凑的安装边界。

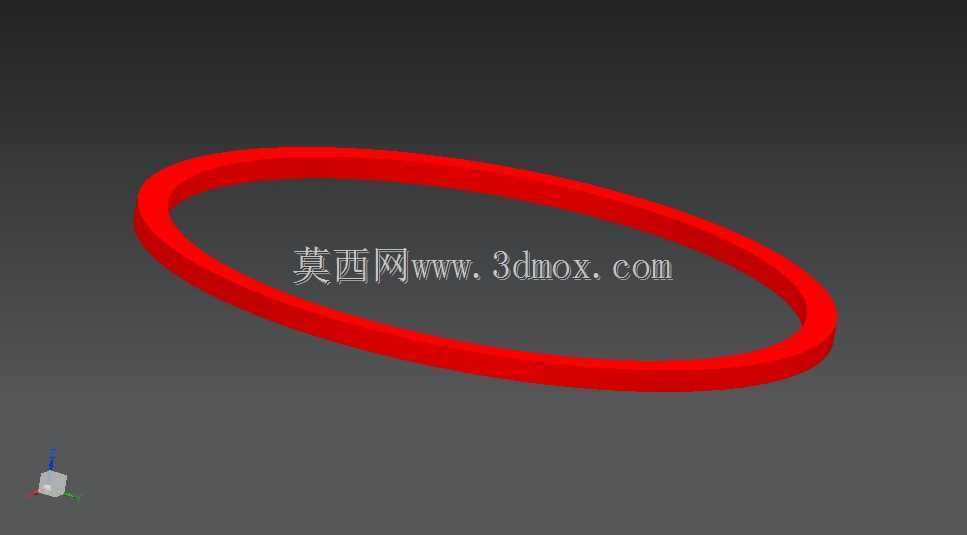

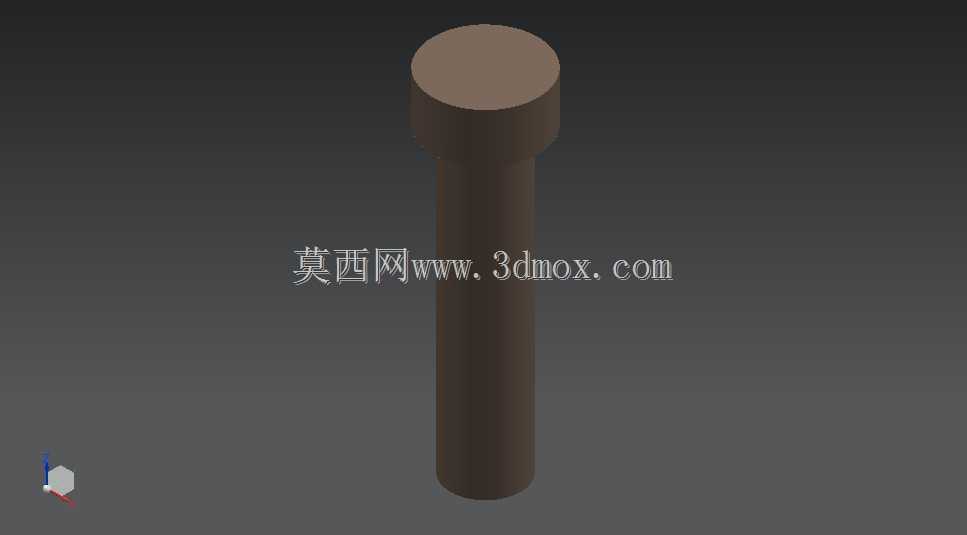

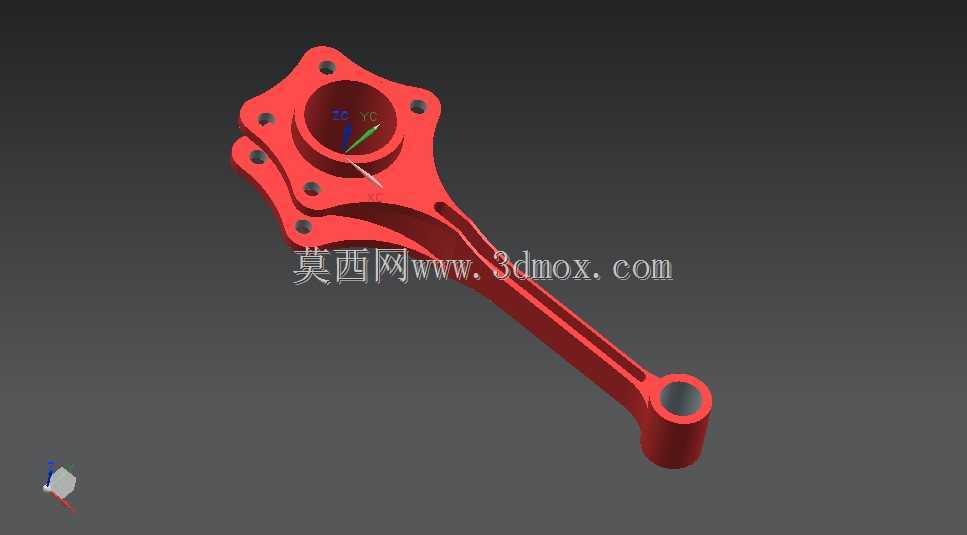

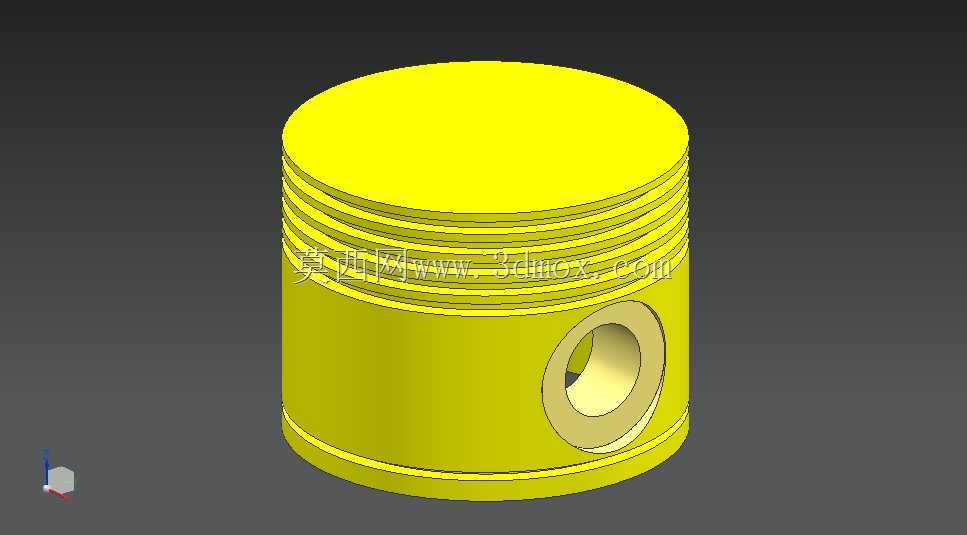

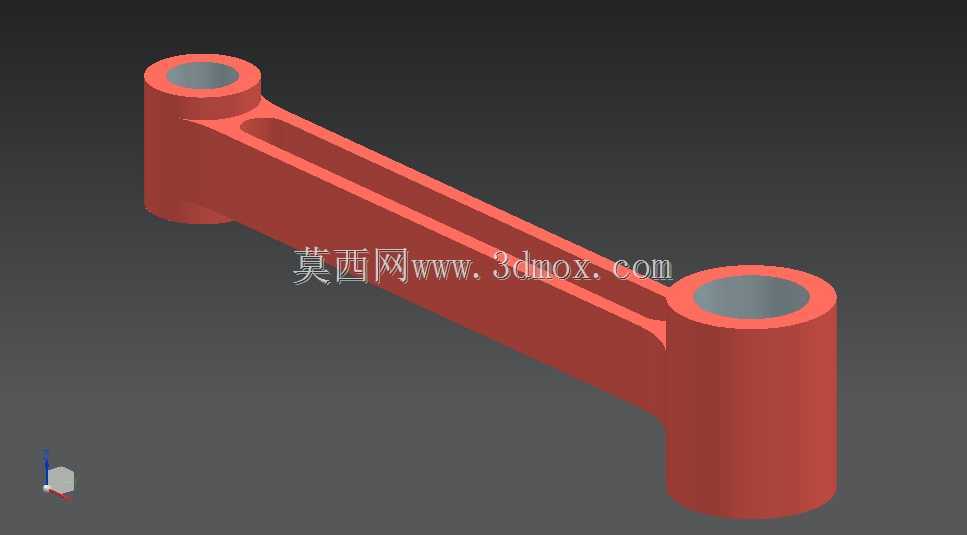

　　每个气缸单元独立完成进气、压缩、做功、排气的循环，相邻气缸的做功冲程间隔均匀，曲轴运转时的动平衡更容易调校，不需要额外加装大尺寸平衡轴就能抵消大部分往复惯性力，运转平顺性在同排量的多缸结构中表现突出。设计过程中需要重点关注连杆与中央曲柄销的配合间隙，五个连杆的大端采用叠装或共铰的方式连接在同一曲柄销上，加工时需要严格控制每个连杆大端的厚度公差与端面平行度，避免运转时出现连杆偏磨、卡滞的问题。活塞部分采用了轻量化的裙部设计，活塞环槽的位置预留了足够的热膨胀余量，适配气缸工作时的高温形变，活塞销与连杆小端的配合采用浮动式设计，能在高转速工况下自动补偿配合间隙，减少冲击磨损。

　　从安装边界来看，整个结构的最大外轮廓由五个活塞的上止点外沿决定，中心曲轴的输出端采用标准的法兰连接接口，可直接匹配螺旋桨传动座或动力输入法兰，安装时不需要额外设计转接支架，中心机匣部分预留了润滑油道与冷却风道的接口，可直接对接外部润滑与散热系统。这类径向结构的曲轴受力更均匀，每个气缸的做功冲击力直接传递到中心曲轴，曲轴的弯曲载荷比直列结构更小，能在相同曲轴直径下承受更大的输出扭矩，不过径向布置的结构迎风面积较大，在地面高速载具上使用时会带来额外的风阻，因此目前这类结构更多出现在航空爱好者复刻的复古飞行器、小型航空实验平台以及教学演示教具中，帮助从业者理解往复式内燃机的曲柄连杆运动逻辑与多缸动力的动平衡调校思路。

　　建模过程中需要严格匹配每个气缸的夹角公差，保证五个活塞到达上止点的相位差完全均匀，避免出现做功间隔不均导致的运转抖动，连杆的运动行程需要与曲轴曲柄半径完全匹配，防止活塞运行到上止点时碰撞气缸盖，或是下止点时脱出气缸筒。
