3D打印机升级用拖拽裁切拖刀结构

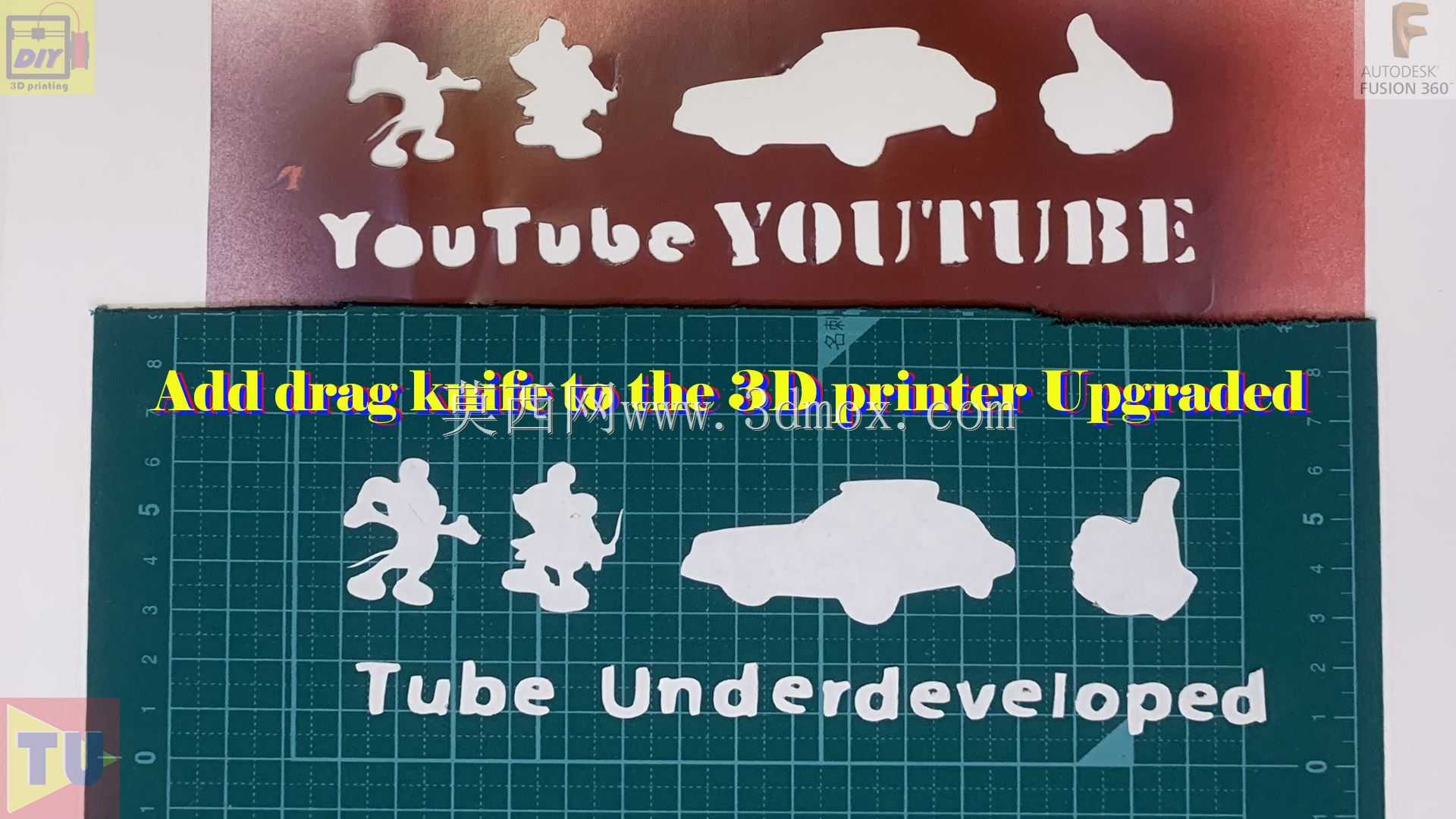

这款拖刀结构是面向桌面级FDM 3D打印机开发的功能升级组件，核心应用场景是拓展常规3D打印机的加工能力，让设备在完成熔融沉积成型作业的基础上，具备薄型柔性材料的精准裁切能力，可覆盖贴纸裁切、薄PVC膜切割、定制化纸质轮廓加工、打印后辅助修边等多种实用场景，解决普通3D打印机仅能完成塑型作业、无法同步完成面材裁切的功能局限，尤其适合文创定制、小型手办制作、教学实验等需要同时完成塑型与轮廓裁切的使用场景。

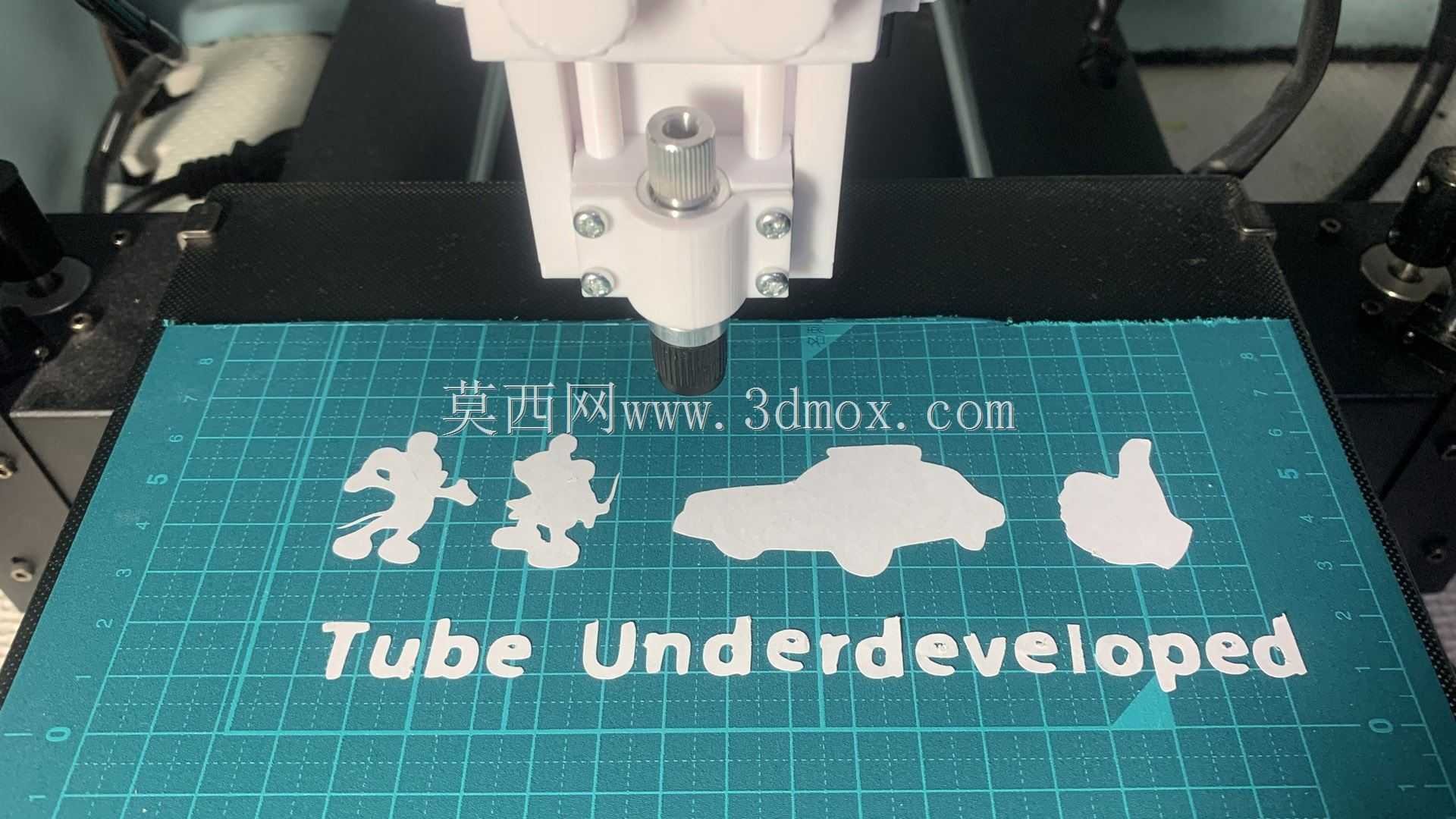

该拖刀的实际用途是作为3D打印机的末端执行拓展部件，依托打印机原有XYZ三轴的直线运动轨迹，带动刀片完成预设路径的裁切动作，无需额外增加独立运动轴系，就能实现平面轮廓的精准走刀切割，裁切过程中刀片始终保持垂直于工作台面的姿态，走刀压力均匀，不会出现薄材拉扯、切口毛边的问题，可适配厚度0.1mm到1mm之间的各类纸质、PVC、PET薄膜类材料的切割作业。

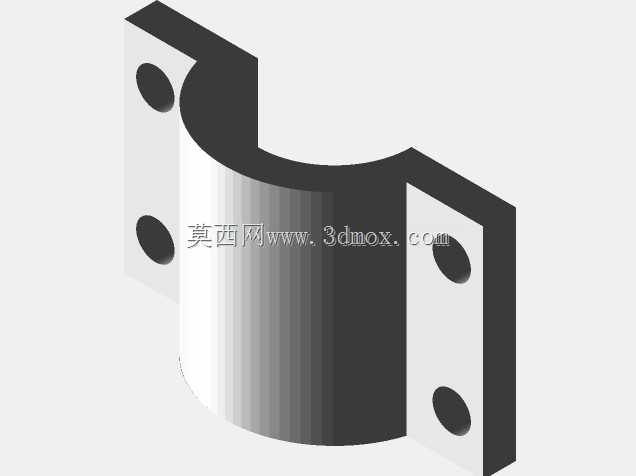

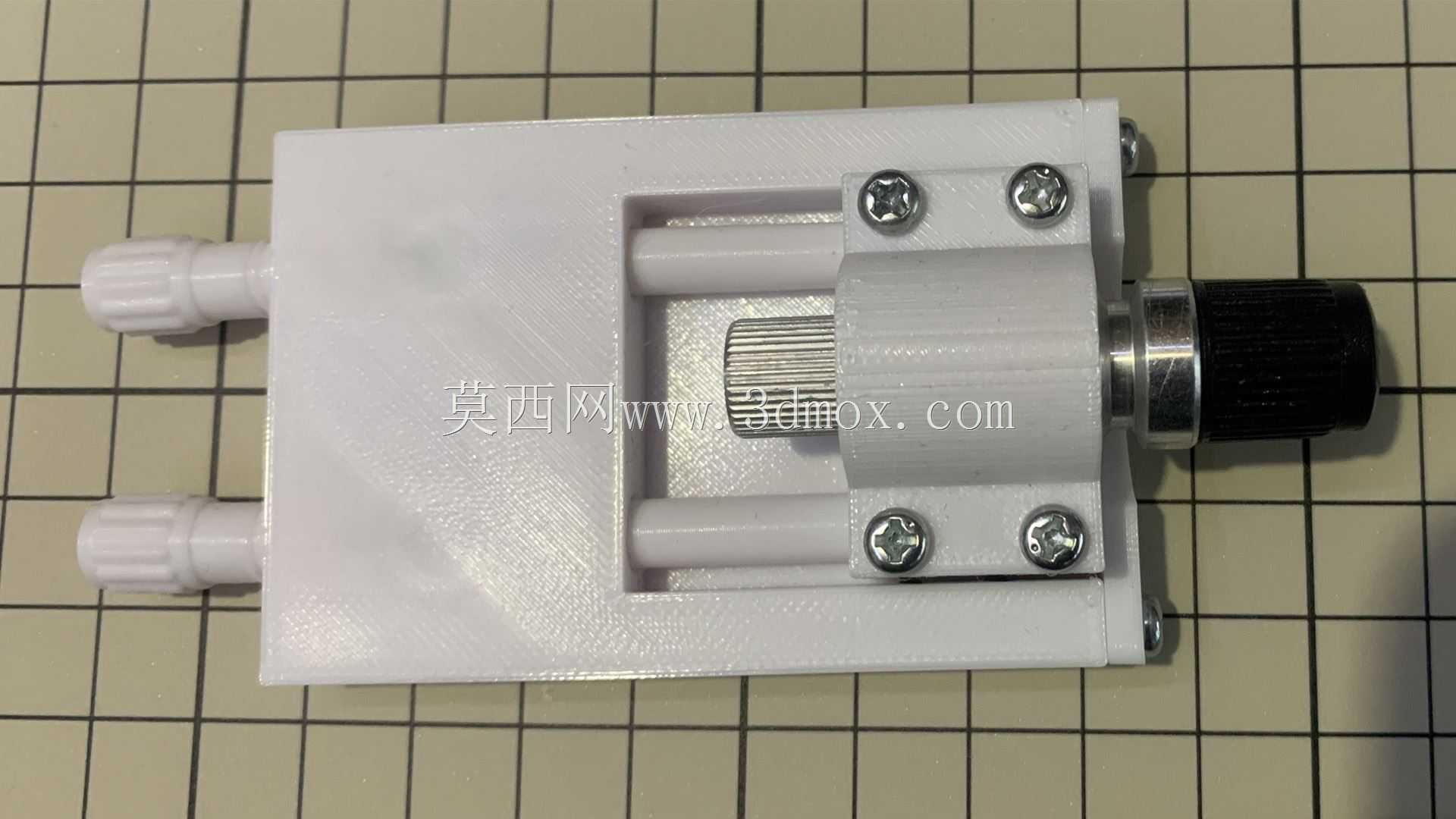

产品功能特性上，这款升级拖刀采用了对称式管对向结构设计，搭配两对对抹柱塞实现运动限位，有效解决了早期测试版本中直线运动轴承顺滑度不足导致的走刀卡顿、裁切深浅不一的问题；刀架夹持结构与同系列绘图仪配件的夹持规格完全通用，用户无需额外改装打印机原有挤出头安装位，就能完成拖刀组件的快速拆装切换；刀片采用标准通用美工小刀片，更换成本低，刃口露出高度可通过侧面紧定螺丝微调，能适配不同厚度材料的裁切需求，避免刃口露出过长划伤打印机工作台面。

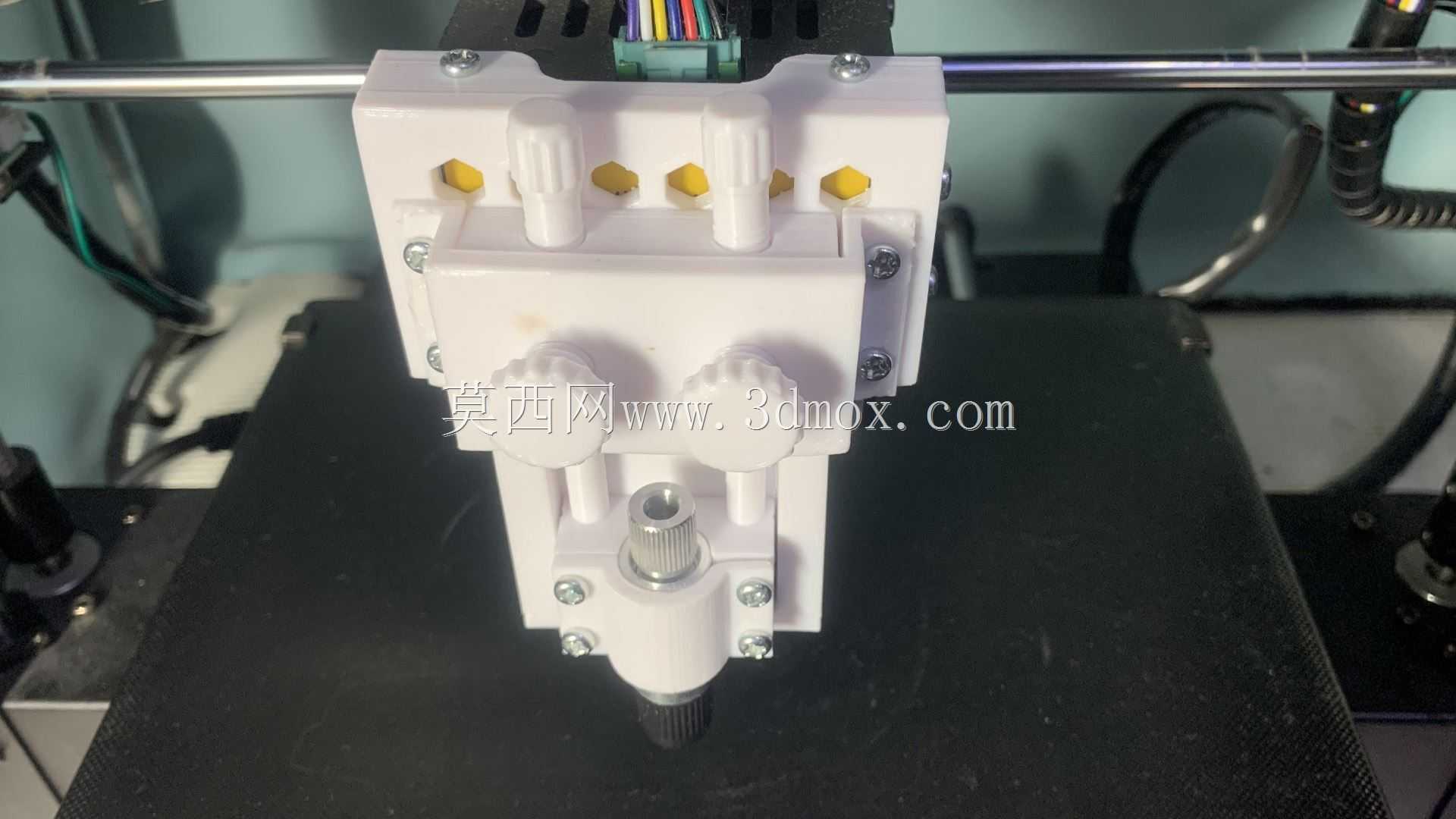

设计思路上，这款拖刀完全沿用了对应型号3D打印机原有挤出头的安装框架接口，无需对打印机本体做任何打孔、切削类的破坏性改装，用户仅需替换原有挤出头组件即可完成功能拓展；结构上做了运动副的优化，将早期测试版的单轴承导向改为双衬套导向，降低了运动过程中的径向晃动量，即使是极小尺寸的文字、精细轮廓图案也能实现精准裁切，不会出现轮廓走偏、转角毛刺的问题；设计时预留了足够的安装调整余量，用户可根据自身使用的3D打印机型号微调刀架的安装高度，适配不同厚度的打印平台垫板。

外形尺寸与安装边界方面，该拖刀组件整体外形尺寸与同型号打印机原装挤出头的安装占位完全一致，长宽尺寸控制在45mm*32mm范围内，安装后不会超出打印机原有运动行程的边界，不会出现运动过程中与打印机框架、限位开关发生干涉的问题；刀架伸出高度可在10mm范围内自由调整，适配不同厚度的裁切工作台垫，安装时仅需对准原有挤出头的两个安装定位孔，拧紧固定螺丝即可完成装配，安装后刀片最低点与打印机喷嘴的最低点高度差可通过微调螺丝校准，确保裁切时刃口刚好接触待切割材料，不会损伤下方的打印平台。
