紧凑型3D打印机集成散热热端组件

该热端组件是面向紧凑型桌面级FDM三维打印设备开发的核心熔料挤出部件，主要应用于小尺寸桌面3D打印机、便携移动式打印设备、教育场景小型实训打印机等对安装空间有严格限制的应用场景，承担耗材熔融、精准出料、温度管控的核心功能，是决定打印成型精度、出料稳定性与连续作业时长的关键功能单元。

在实际打印作业过程中，该组件负责将送入的固态丝状热塑性耗材加热至设定熔融温度，通过精准控制出料量配合运动平台的路径移动完成模型层叠堆积成型，同时通过配套散热结构阻隔热量向上传导，避免耗材提前软化膨胀造成送料卡顿、堵头等常见故障，保障连续打印过程的出料流畅度。

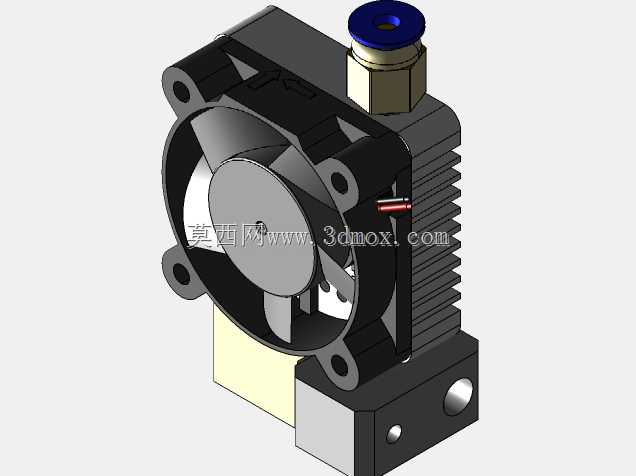

功能设计上，组件采用散热、加热、进料一体化集成布局，侧置轴流散热风扇直接贴合带鳍片结构的散热冷端，通过强制风冷快速带走上传的多余热量，让冷端区域始终保持在耗材玻璃化转变温度以下，保证送料路径内的耗材保持固态形态，实现稳定的送料推力传递；顶部采用标准快插式进料接头，可兼容常规直径的打印耗材进料管路，安装更换便捷无需额外工具；下部加热块集成加热与测温元件安装位，可快速装配标准规格的加热棒与测温传感器，实现熔融温度的精准闭环控制；喷嘴采用通用螺纹连接结构，可根据打印精度需求更换不同内径的喷嘴，适配不同层厚、不同打印速度的作业需求。

设计思路上全程围绕紧凑化核心目标，将散热鳍片、风扇安装位、加热块固定结构、进料通道做同轴集成布局，尽可能压缩组件的整体占用空间，同时兼顾装配的便捷性，各部件均采用模块化拼接结构，无需复杂工装即可完成拆装维护；风扇安装位预留标准螺丝孔位，可直接适配常规尺寸的轴流散热风扇，无需额外定制转接部件；加热块侧面预留的固定孔位可直接连接到打印机的X轴运动滑台上，减少额外转接件带来的空间占用与装配误差。

安装边界方面，组件整体采用方正紧凑的外形轮廓，散热段鳍片做等距规整排布，无外凸的多余结构，安装时仅需预留对应风扇侧方的通风空间即可，无需预留过大的操作间隙；进料接口位于组件顶部正中心，与下部喷嘴保持同轴，送料路径无弯折死角，可降低耗材进料的阻力；整体安装基准面平整，固定孔位采用标准化间距设计，可直接适配多数紧凑型打印机的运动滑块安装位，无需对原有设备结构做大幅修改即可完成替换安装，能够有效降低紧凑型设备的结构设计难度，在有限的机身空间内实现稳定的熔融挤出功能，兼顾小体积与作业可靠性，可满足日常小型模型打印、教学实训、便携作业等多场景的使用需求。
