奥林液压阻尼减震器三维结构设计

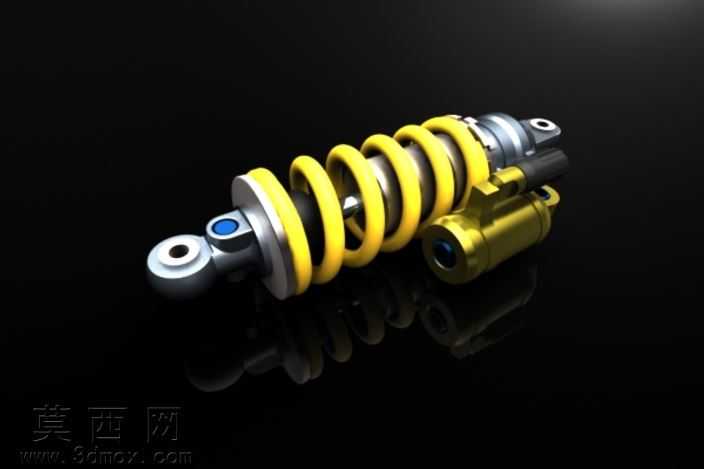

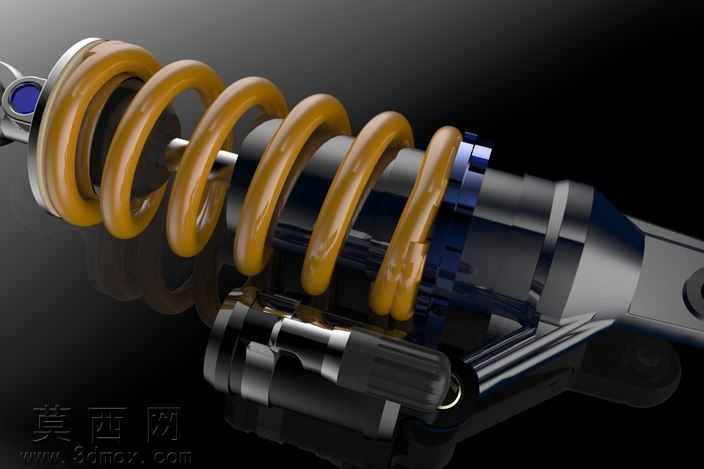

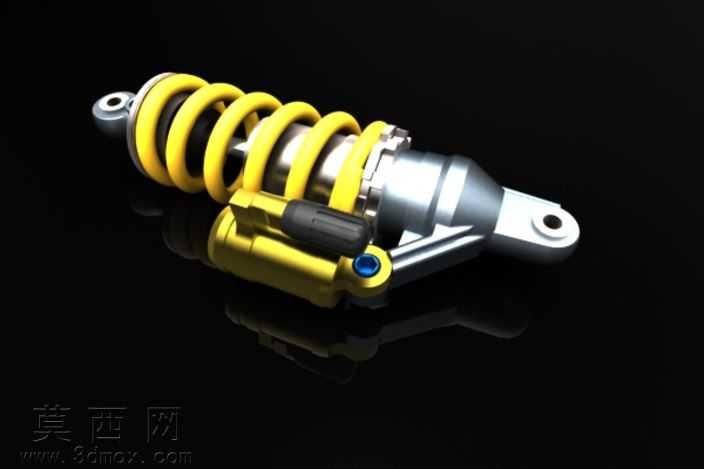

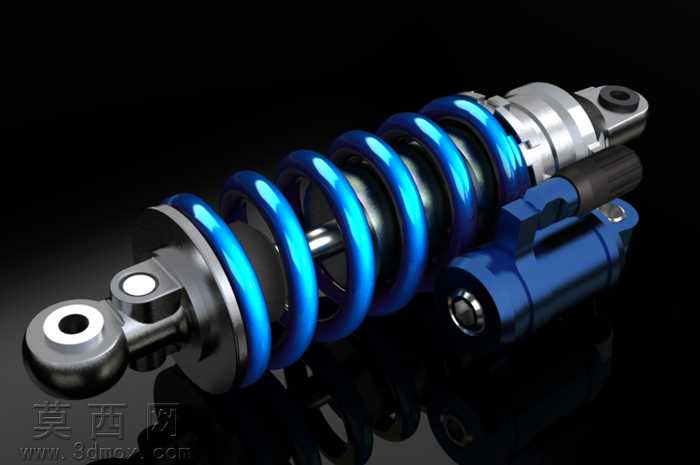

本作品为奥林系列液压阻尼减震器的三维数字化模型，建模过程严格遵循机械减震元件的真实设计逻辑，首先完成核心部件的参数化草绘，以减震器的安装孔位基准为坐标原点，依次绘制上下吊环安装座、活塞杆、阻尼缸体的截面轮廓，通过旋转、拉伸等基础特征命令生成主体结构毛坯。针对减震器核心的螺旋弹簧部件，采用螺旋扫描特征完成精准建模，严格匹配弹簧的节距、簧丝直径、中径参数，还原弹簧预压状态下的圈数与端部并圈磨平结构，确保弹簧与上下弹簧座的装配贴合度符合实际装配要求。阻尼调节侧缸部分采用多实体建模方式，分别完成缸体、调节旋钮、油路接口的细节建模，还原侧置阻尼调节阀的外置结构与连接油路的造型特征，对安装吊环内部的衬套结构、活塞杆表面的防尘封槽、缸体表面的散热纹理等细节特征均做了精细化还原，未做过度简化处理。材质与渲染环节，针对不同部件匹配对应物理材质：螺旋弹簧采用亮黄色聚氨酯喷塑金属材质，调整材质的粗糙度与反光度参数，还原喷塑层的半哑光质感；阻尼缸体与侧阀采用阳极氧化金色金属材质，模拟铝合金硬质氧化后的细腻金属光泽；上下安装座、活塞杆采用抛光镀铬钢材材质，添加细微的环境反射效果，还原镀铬件的高光亮面特性；吊环内部的橡胶衬套采用黑色丁腈橡胶材质，调整材质的漫反射参数与细微凹凸纹理，还原橡胶件的哑光磨砂质感。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角打亮主体，勾勒弹簧与缸体的轮廓高光，辅助光源补全暗部细节避免死黑，底部添加反光板模拟光滑台面的倒影效果，背景采用纯黑渐变背景突出产品主体，最终渲染效果清晰展现减震器的整体结构与各部件材质差异。结构设计上完整还原了该款减震器的倒置式布局，侧置阻尼罐与主缸体的连接支架做了加强筋结构还原，上下吊环的安装孔径、中心距参数均参考同规格奥林减震器的真实尺寸设定，各部件之间的装配间隙符合实际机械装配公差要求，弹簧与弹簧座的定位台阶、活塞杆与导向套的配合段长度均做了准确还原，可用于减震原理演示、结构装配验证、产品外观展示等场景，模型整体布线规整，无破面、重叠面等几何错误，各部件可单独拆分编辑，方便后续进行工程图导出、运动仿真分析等后续操作。
