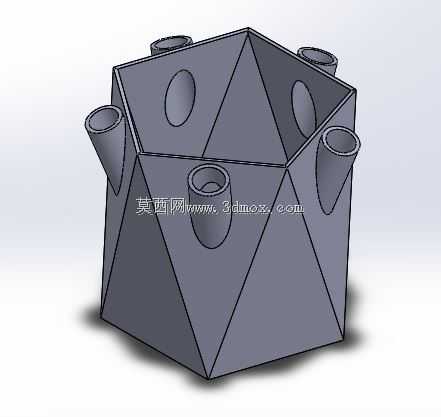

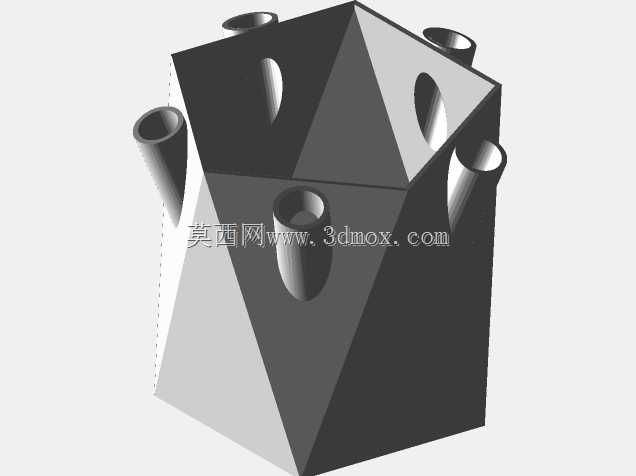

多接口棱台形流体分流汇流腔体结构

该结构属于流体管路系统中的核心分流汇流部件，主要应用在小型实验流体回路、模块化水冷散热系统、多工位气路分配工位以及创意装置的介质输送环节中，可实现单路输入多路输出或者多路输入单路汇流的介质导流功能，适配气体、低粘度液体等多种常见流体介质的输送场景。从功能特性来看，该腔体采用上下不等径的棱台式封闭壳体结构，内部为贯通式空腔，六个侧面分别设置了向外延伸的斜向管状接口，顶部平面额外设置了一个垂直向上的管状接口，所有接口均与内部空腔完全连通，可根据实际管路排布需求选择对应方向的接口接入管路，无需额外加装转向接头即可适配不同走向的管路连接，大幅减少管路连接点的泄漏风险。在设计思路上，该结构优先考虑了流体在腔体内的流动平顺性，内部棱边均做了圆弧过渡处理，避免流体在腔体内部形成涡流死角，降低介质流动的阻力损失；外侧接口采用标准等径圆管结构，可直接适配常规规格的软管、快插接头的安装需求，接口根部做了加厚补强处理，避免管路插拔或者长期受管路拉扯应力时出现接口断裂的问题。壳体的棱台式结构相比常规圆柱形多通接头，拥有更好的放置稳定性，底部为平整的多边形支撑面，可直接通过粘接、卡扣或者螺栓固定的方式安装在设备安装平面上，不需要额外设计固定支架。从安装边界来看，该结构整体外轮廓最大外接圆直径可根据实际使用需求做等比例缩放，常规小规格版本外接圆直径不超过120mm，整体高度不超过150mm，每个外伸接口的长度控制在20-30mm区间，接口内径统一为常用的8-12mm规格，安装时仅需要预留出对应接口方向的管路弯折空间即可，整体占用安装空间较小，非常适合在紧凑排布的小型设备内部使用。壳体壁厚采用均匀等厚设计，在保证结构强度可承受0.6MPa以内工作压力的前提下，尽可能降低整体重量，同时也适配3D打印、注塑成型等多种加工工艺，小批量制作时可直接通过增材制造快速产出，大批量生产时可开模注塑降低单件成本，兼顾了定制化生产和规模化量产的适配性。
