手持钻孔设备调速控制装置结构设计

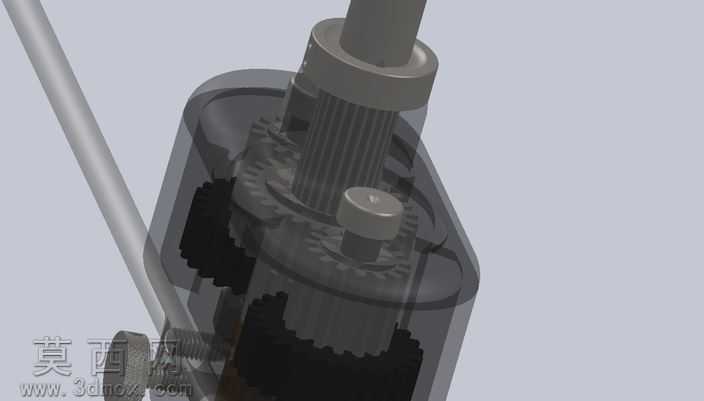

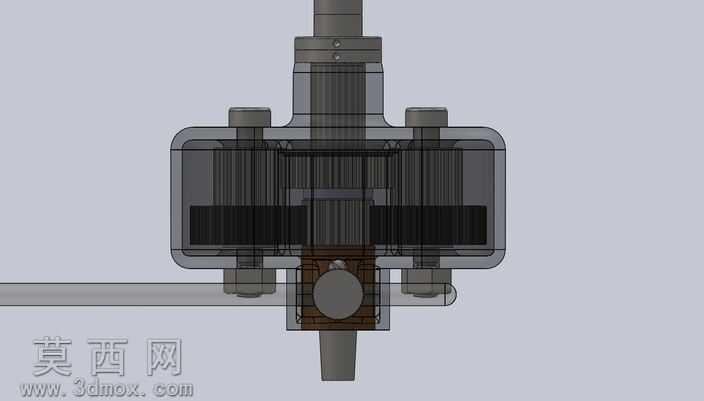

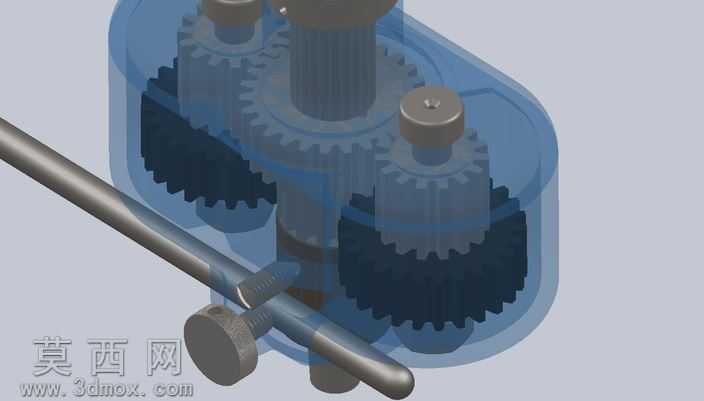

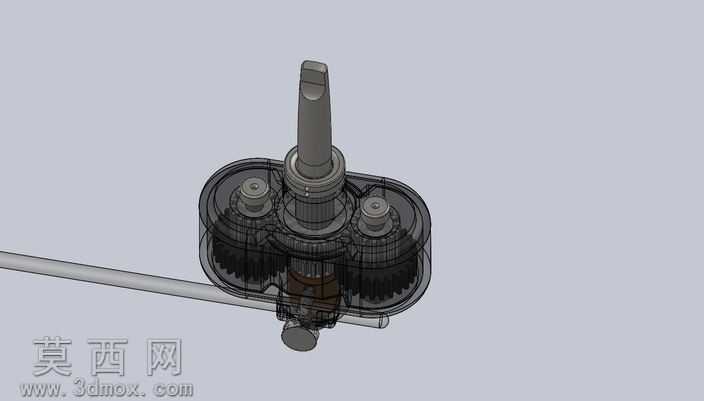

本作品为手持钻孔设备配套的调速控制装置三维建模成果，建模过程严格遵循技术图画法第13版的尺寸标注规范，全程依托三维参数化建模逻辑完成全结构搭建，确保各部件尺寸精度与装配公差完全匹配实际加工要求。建模阶段首先完成核心壳体的实体构建，采用圆角过渡与曲面修整结合的方式还原壳体的注塑成型外观特征，对壳体表面的安装螺柱定位孔、输出轴避让孔、操纵杆穿设孔均做了精准的布尔运算处理，保证孔位同轴度与位置度符合装配要求。针对内部传动调速结构，建模时逐一还原了齿轮啮合副、调速拨叉、输出轴组件、操纵联动杆的细节特征：输出轴采用阶梯轴结构建模，还原了轴端的刀具装夹扁位、轴身的轴承配合轴颈、密封件安装槽位；操纵长杆采用扫掠建模方式还原其弯折形态，对杆身与壳体连接的铰接部位做了配合间隙的预留处理；壳体顶部的紧固螺钉采用标准件参数化建模，还原螺钉头部的内六角槽、螺纹段的牙型特征，确保与壳体螺孔的旋合匹配度。材质渲染阶段，为主体壳体赋予哑光黑色工程塑料材质，调整材质粗糙度与漫反射参数还原手持工具外壳的磨砂质感；为金属传动部件、操纵杆、紧固螺钉赋予不同质感的金属材质，输出轴与操纵杆采用拉丝不锈钢材质，螺钉采用镀锌钢材质，通过材质差异清晰区分不同功能部件；铰接部位的小旋钮采用橡胶材质，调整材质反光度还原橡胶件的哑光防滑特性。结构设计上，该装置通过侧置长操纵杆带动内部拨叉滑移，改变传动齿轮的啮合传动比实现输出转速调节，建模时完成了全机构的运动干涉检查，确保操纵杆在全行程摆动过程中，内部拨叉与齿轮组、壳体之间无卡滞干涉，各运动部件的活动行程预留合理，既满足调速档位的清晰切换，也保证整体结构紧凑适配手持钻孔设备的轻量化使用需求。整体模型装配层级清晰，各部件配合关系明确，可直接用于结构验证、工程出图以及手板加工的参考依据。
